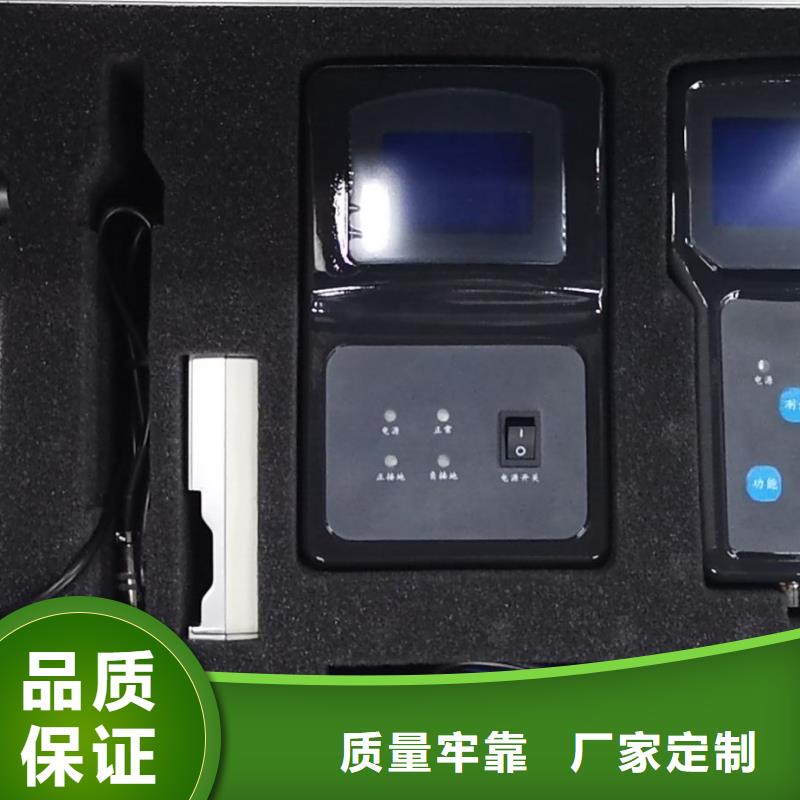

北京直流系统接地故障定位仪信号发生器与检测器不受距离限制在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。3.7 运行、可靠信号发生器是需要接入直流系统之中的，这就对设备的性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的运行、可靠运行提供了保障。四、装置主要技术指标4.1 可检测接地电阻范围 系统电压为220V时： 0 -500KΩ系统电压为110V时： 0 -250KΩ系统电压为48V时： 0 -50KΩ系统电压为24V时： 0 -10KΩ4.2 检测信号功率 ≤ 0.2W(信号发生器输出功率)?输出信号频率：2.5Hz4.3 抗对地分布电容值：对地电容单支路≤8uF，系统对地总电容≤100uF；4.4 适用直流系统电压：220V±10％，110V±10％，48V±10％，24V±10％，或用户提出其它电压等级；4.5环境温度：-35℃～＋55℃；4.6 相对湿度：≤95％ 4.7总质量：2.8kg 4.8 外形尺寸（铝合金包装箱）：460x240x120（mm）五、使用方法5.1 将信号发生器接入直流系统：信号发生器的信号连线，红夹接正母线，黑夹接负母线，黄夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。5.2 按不同电压等级自适应输出信号：信号发生器自适应不同电压等级的直流系统，系统无接地故障时，“正常”指示灯亮。液晶显示屏显示接入直流系统电压、正对地电压、负对地电压。系统有接地故障时，信号发生器自动判断接地极性，如果系统正接地，信号发生器“正接地”指示灯亮，在向系统输出信号的同时，“正接地”指示灯闪烁。如果系统负接地，“负接地”指示灯亮，在向系统输出信号的同时，“负接地”指示灯闪烁。同时液晶显示屏显示系统正对地电压、负对地电压、系统对地绝缘总阻抗。
北京直流系统接地故障定位仪高性装置可以在不向直流系统注入信号的条件下实现接地故障点的定位，在信号模式下，装置内部设有限流限压模块，对直流系统无任何影响。四、主要技术指标（1）使用环境?环境温度：-30℃～＋50℃；?相对湿度：≤95％；（2）无线通信技术指标?信号功率：≤ 10dbm；?信号频段：433Mhz；?灵敏度：－106dBm；?传输距离：在视距情况下，离地2米可靠传输距离250米(3)分析仪技术指标?适用直流系统电压等级： 48V，110V，220V或用户指定电压等级?系统正负电压测量范围：0—300V?对地直流电压测量范围：0—300V?对地交流电压测量范围：0—280V?交流窜电故障告警门限：5V?电压测量分辨率：0.1V?系统对地电阻测量范围：0—999.9KΩ?接地电阻测量分辨率：0.1KΩ?显示方式：LCD?检测信号电流大小：0—2mA可调?检测信号电压幅值：0—50V可调?信号频率：无信号模式与0.16Hz可选?抗直流系统分布电容干扰：1000uF(4)探测仪技术指标?信号模式下支路绝缘阻抗检测范围：系统电压等级为220V： 0 -500KΩ系统电压等级为110V： 0 -300KΩ系统电压等级为48V： 0 -60KΩ绝缘阻抗测量分辨率：0.1KΩ?无信号模式下支路绝缘阻抗检测范围：系统电压等级为220V： 0 -50KΩ系统电压等级为110V： 0 -25KΩ系统电压等级为48V： 0 -10KΩ?绝缘阻抗测量分辨率：0.1KΩ?波形显示时间： 12秒?电流测量范围：±100mA?电流测量分辨率：0.01mA?显示方式：LCD?方向显示方式：同向或反向标示?抗直流系统支路分布电容干扰：100uF?与分析仪之间的使用距离：无距离限制?钳口大小：Ф32mm
北京直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。
