为了让您更地了解我们的互感器综合测试仪【配电终端运维测试仪】销售的是诚信，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:北京互感器综合测试仪【配电终端运维测试仪】销售的是诚信的图文介绍

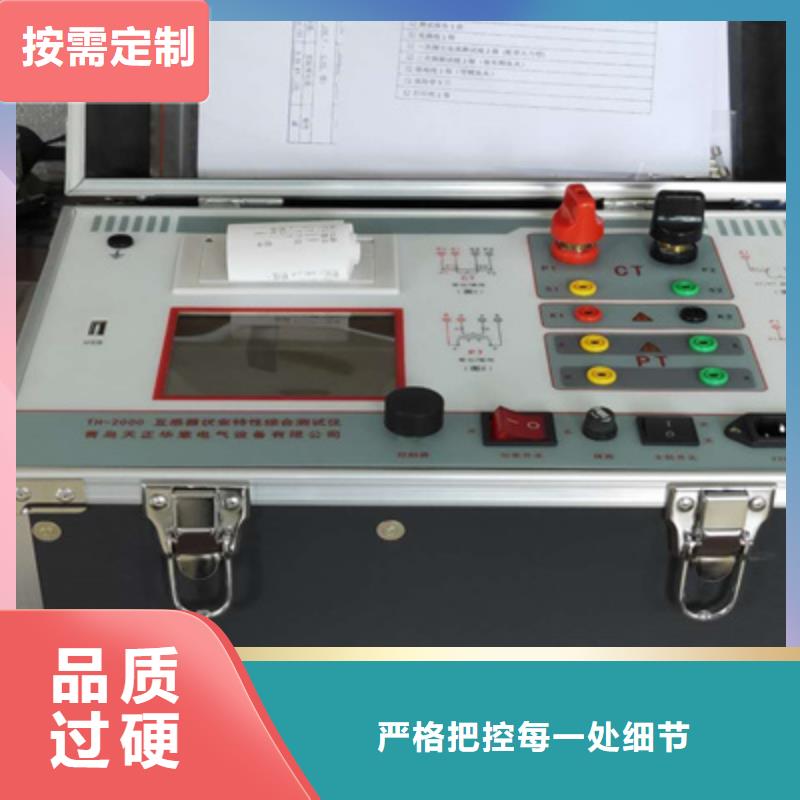

北京互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。
天正华意电气设备(北京市分公司)位于“【微机继电保护测试仪】之乡”的北京，公司拥有一支从事【微机继电保护测试仪】产品研发、设计、制造的技术队伍，技术力量雄厚。
公司长期专注于【微机继电保护测试仪】设计制造，以“产品就是人品”、“真材实料“为行为准则，建立起完善的质量管理体系，以精密制造、精细管理、精心服务赢得了国内外市场信赖。 在用户心目中树立了高品质【微机继电保护测试仪】重服务的形象。
公司恪守“用心管理，精心制造，放心使用，热心服务”的质量方针，坚持以诚取信、以人为本，俱荣同生、合作共赢原则，与客户共同发展，共创辉煌！

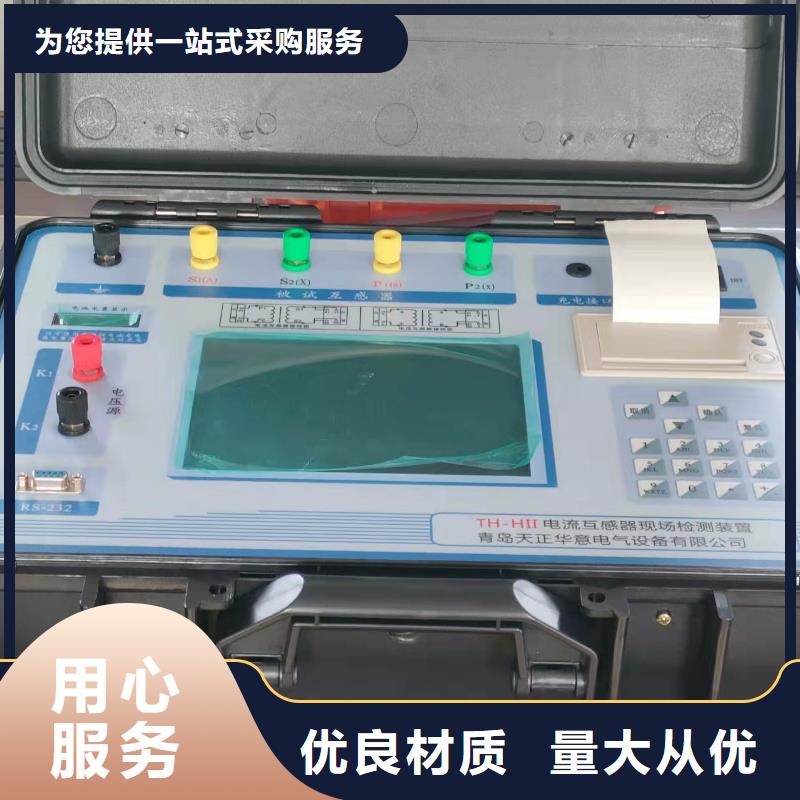

北京互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。

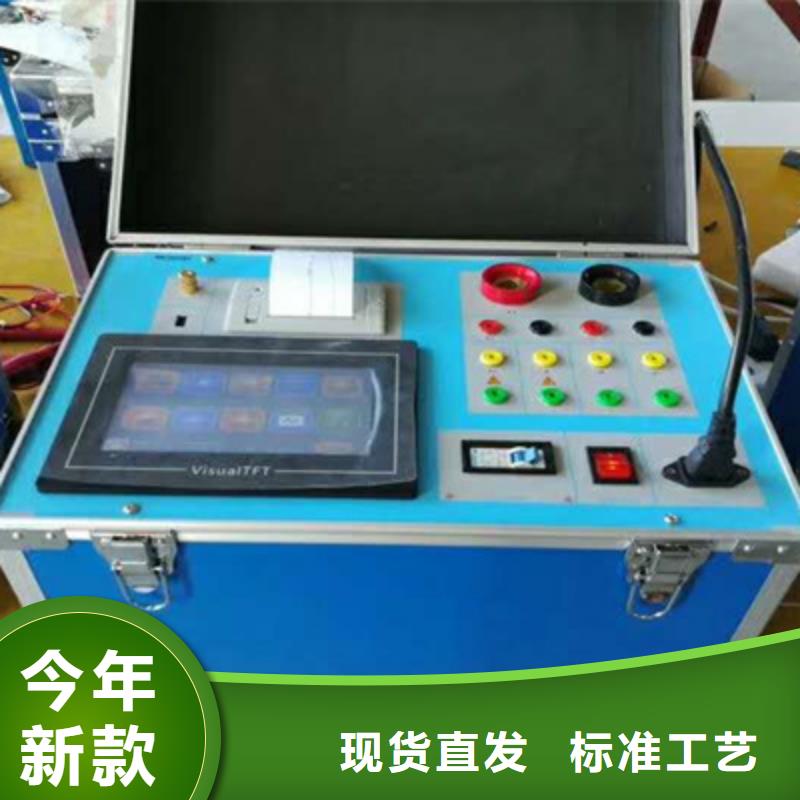

北京互感器综合测试仪本手册的目的是为了让使用者熟悉、、正确、有效地操作使用互感器测试仪。参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。 此外，还可以确保测试仪的可靠运作和使用周期。测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有要求。只阅读测试仪使用手册并不能免除您必须遵守相关的所有及国际的规程。用户手册必须在测试仪使用的现场时刻备有。所有使用和用测试仪工作的用户必须要阅读它。除了要遵守使用手册及本国和地方的一些关于防止事故发生的规程，还要注意用于和恰当工作的公认的技术流程。为保障自身的规则符号注释在本手册中，不同的符号用于强调特定的/操作方式。 这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。警告标记与相关的特殊章节。电气危险 强调对身体和生命有潜在危险的行为或指导。 仅由具有资质的人员操作，并且需十分小心和注意规程。操作 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。 断开电缆连接时，总是从输送功率的装置开始。 在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。

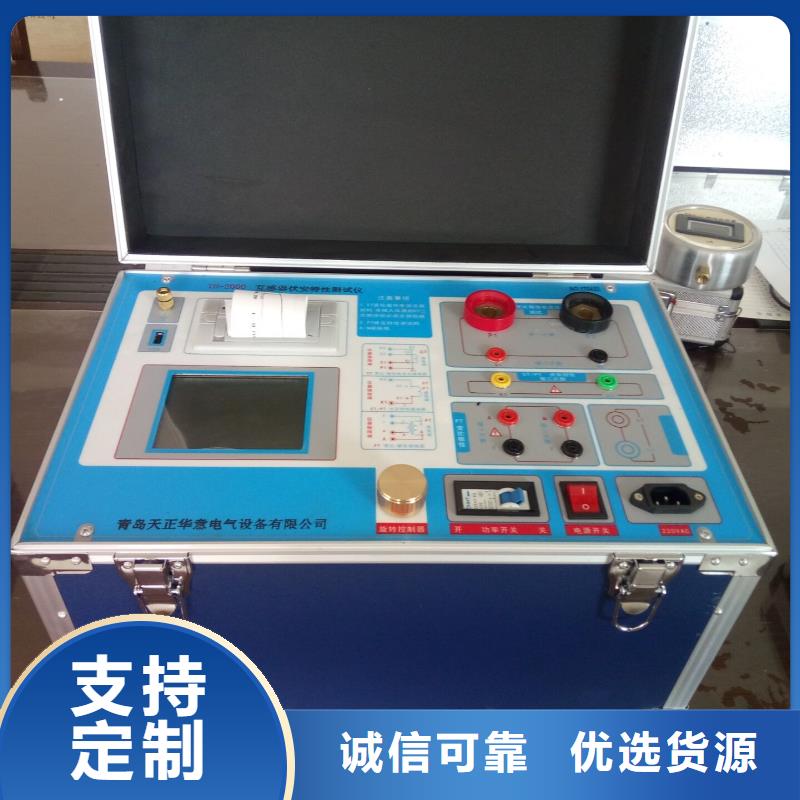

北京互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。
