变压器绕组变形测试仪手持式直流电阻测试仪从源头保证品质的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。
以下是:北京变压器绕组变形测试仪手持式直流电阻测试仪从源头保证品质的图文介绍

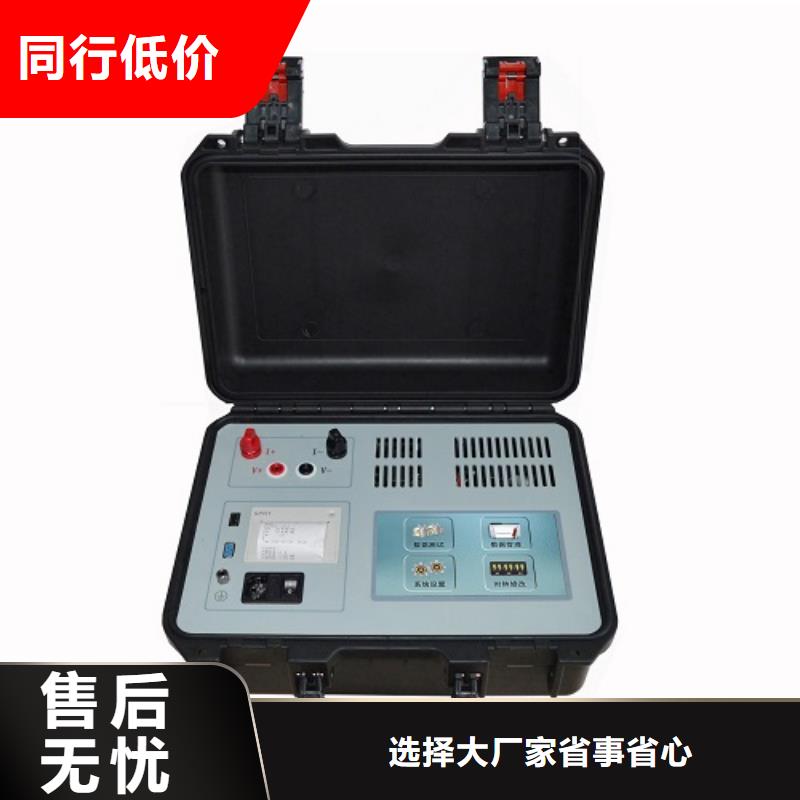

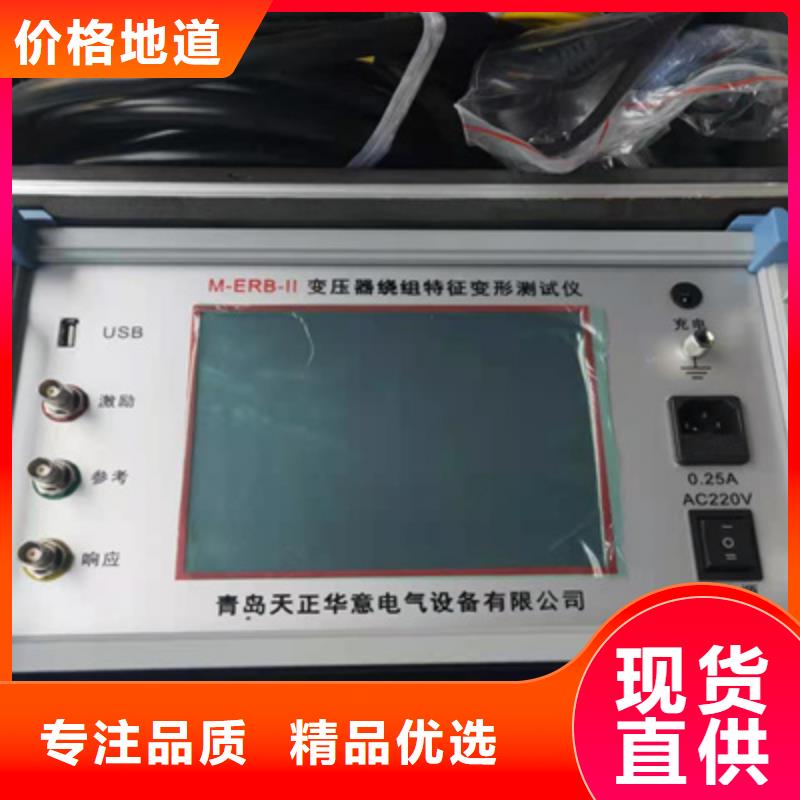

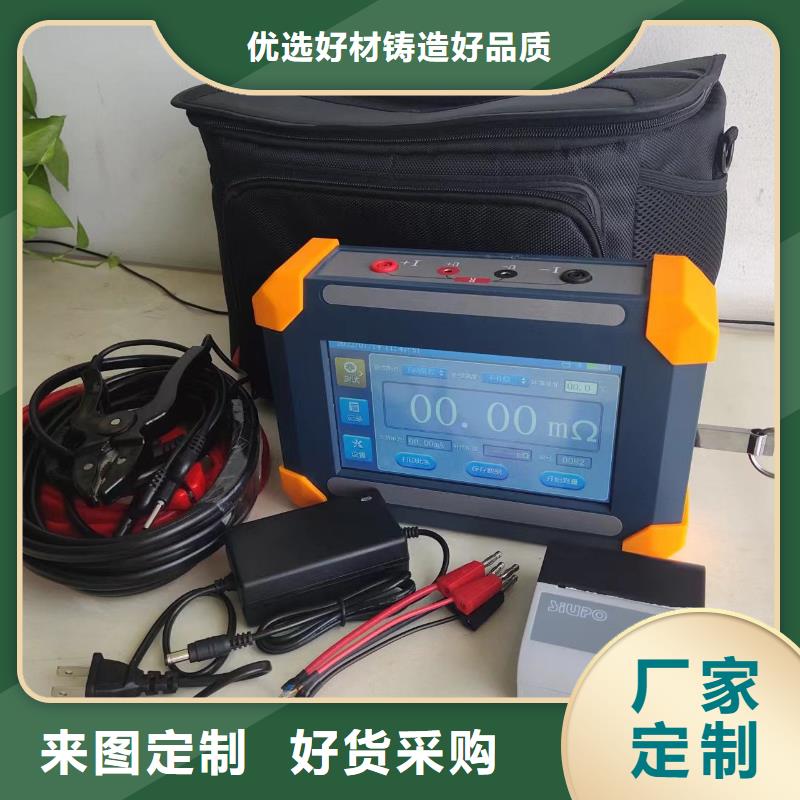

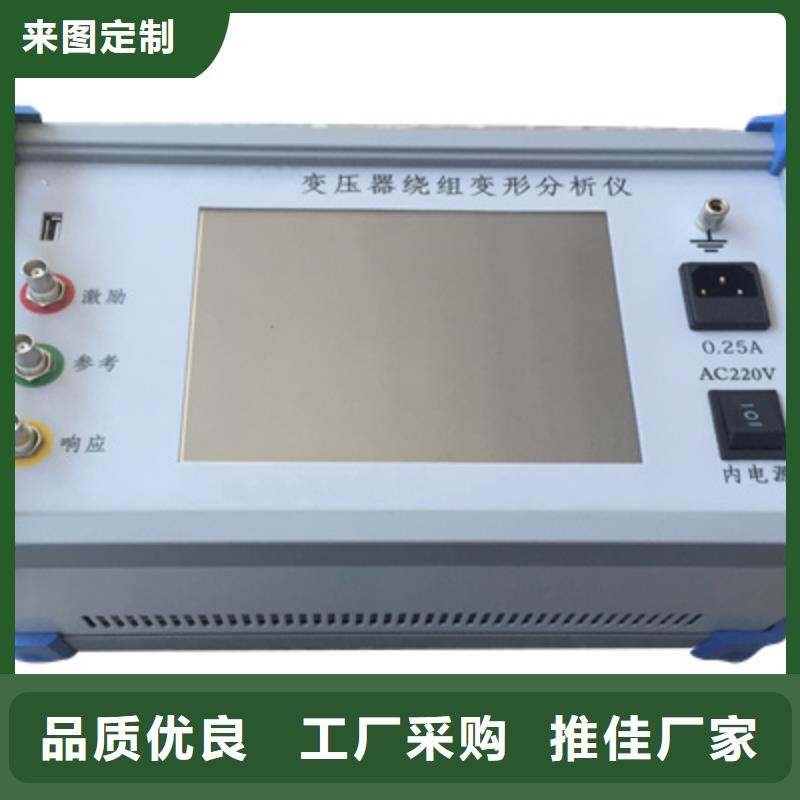

北京变压器绕组变形测试仪 阻抗法仪器使用方法171仪器面板?仪器面板上安装有电源开关, 按下时电源打开指示灯点亮, 反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器电源插座内藏2只10A保险丝；?USB口：仪器与笔记本电脑连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；?阻抗法：接线柱插孔连接测试线对应颜色标记（粗线插在电流端如IA,细线插在电压端如UA）；?测量电源：有内、外电源选择，钮字开关位置拨在外置电源上；17.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,专用测量电缆以及测量夹子、短路夹子和接地线组成。提示：短路阻抗试验在铭牌标注Yn时都必须按Y型接线和试验，除非特殊情况。1.Y形试验连接，先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。(变压器高、中压侧对低压测Y试验接线图)2.D形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。
展望未来，天正华意电气设备(北京市分公司)将继续坚持以“的 微机继电保护测试仪产品与周到的服务”为核心，清晰的展现发展蓝图!我们相信有您的支持我们会做的更好!
北京变压器绕组变形测试仪菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。12.1.1系统12.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。12.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。12.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。12.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。12.1.1.5退出系统，使用完毕可以选择此项目离开。12.1.2查看12.1.2.1二维显示，当前测试曲线和查看历史曲线的坐标为二维平面。此时可观察多条曲线是否相同。12.1.2.2三维显示，当前测试曲线和查看历史曲线的坐标为三维立体。此时可观察多条曲线各自的细节。12.1.2.3线性曲线，当前测试曲线和查看历史曲线的坐标X频率为线性增加的。此时可观察曲线不同的频率段细节。12.1.2.4对数曲线，当前测试曲线和查看历史曲线的坐标X频率为对数增加的。此时可观察曲线在低频率段细节。
北京变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
