为了给您提供更的【电容电流测试仪便携式故障录波仪诚信经营质量保证】产品信息，我们上传了的产品视频。看视频，选购不迷路。
以下是:北京【电容电流测试仪便携式故障录波仪诚信经营质量保证】的图文介绍
天正华意电气设备(北京市分公司)经过多年的研究， 微机继电保护测试仪产品不断推陈出新，坚持技术、科学管理、诚信经营，注重引进的生产技术设备，推行标准化生产，从原材料采购、生产管理、产品检测等关键环节把关。
北京电容电流测试仪参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。如果想查询已存储的记录，可在主菜单下选择查询记录，按确认键进入显示如下：图16按↑ ↓键查询所需记录，按打印键可打印当前记录，如果要删除记录，可按F2键进行删除，删除完成后所有记录均清零。按返回键或复位键可返回主菜单。测试数据中各符号的含义：⑴、I：被测电容（抗）器的电流有效值，单位为A（安培）；⑵、U：被测电容（抗）器的电压有效值，单位为V（伏特）;⑶、P：被测电容（抗）器的有功功率有效值，单位为W（瓦）；⑷、F：输出电源的当前频率，单位为Hz（赫兹）；⑸、Rc：被测电容器的容抗，单位为Ω（欧姆）；⑹、Rl：被测电抗器的感抗，单位为Ω（欧姆）；⑺、Rz：被测试品的阻抗，单位为Ω（欧姆）；⑻、C:被测试电容器的电容值，单位为uF(微法);⑼、Cab：被测三相电容器的AB相电容值，单位为uF（微法）；⑽、Cbc：被测三相电容器的BC相电容值，单位为uF（微法）；⑾、Cca：被测三相电容器的CA相电容值，单位为uF（微法）；⑿、Ca：被测三相电容器的A相电容值，单位为uF（微法）；⒀、Cb：被测三相电容器的B相电容值，单位为uF（微法）；⒁、Cc：被测三相电容器的C相电容值，单位为uF（微法）；⒂、Cz：被测三相电容器总的电容值，单位为uF（微法）；⒃、L：被测电抗器的当前测量电感值，单位为H（亨）；⒄、Ф：被测试品的电压与电流之间的相位角，单位为 o（度）
北京电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确，可以按下列方法进行检查：用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的 值减去小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。（6）选择正确的PT变比，也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的，这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。（7）完成以上操作后，就可以使用电容电流测试仪进行电容电流的准确测量。

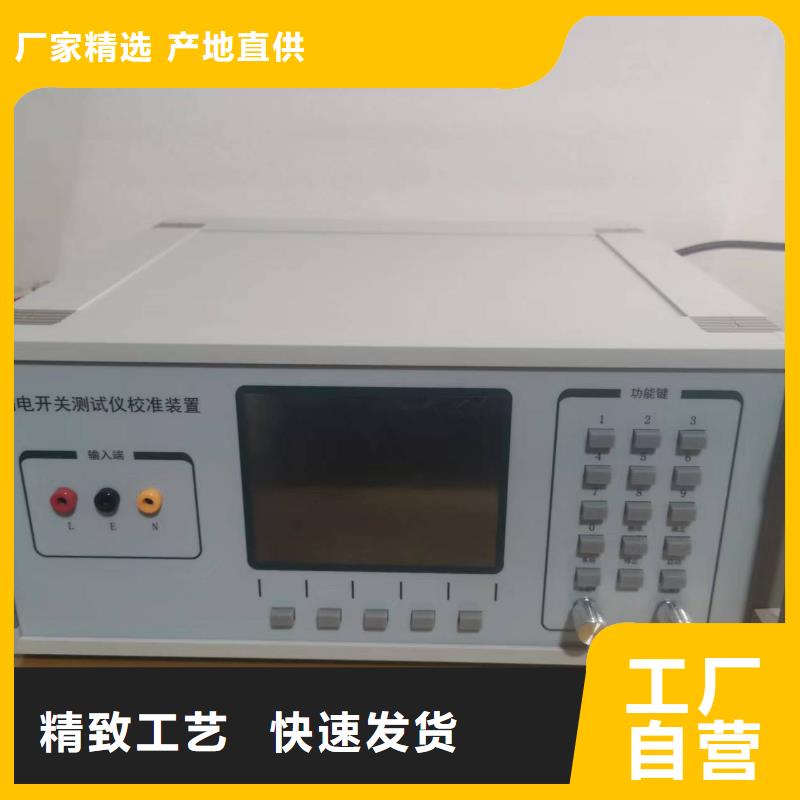

北京电容电流测试仪又称为RCD（residual current protective device）检测仪、剩余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护器的漏电动作电流和漏电动作时间。国内外多年的运行经验表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用户的用电。因此对漏电开关测试仪的校准至关重要。TH-13是专门为漏电开关测试仪提供校准的装置。利用该校准装置可对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的计量性能。TH-13完全满足JJF1283-2011《剩余电流动作保护器动作特性检测仪校准规范》的计量要求。
