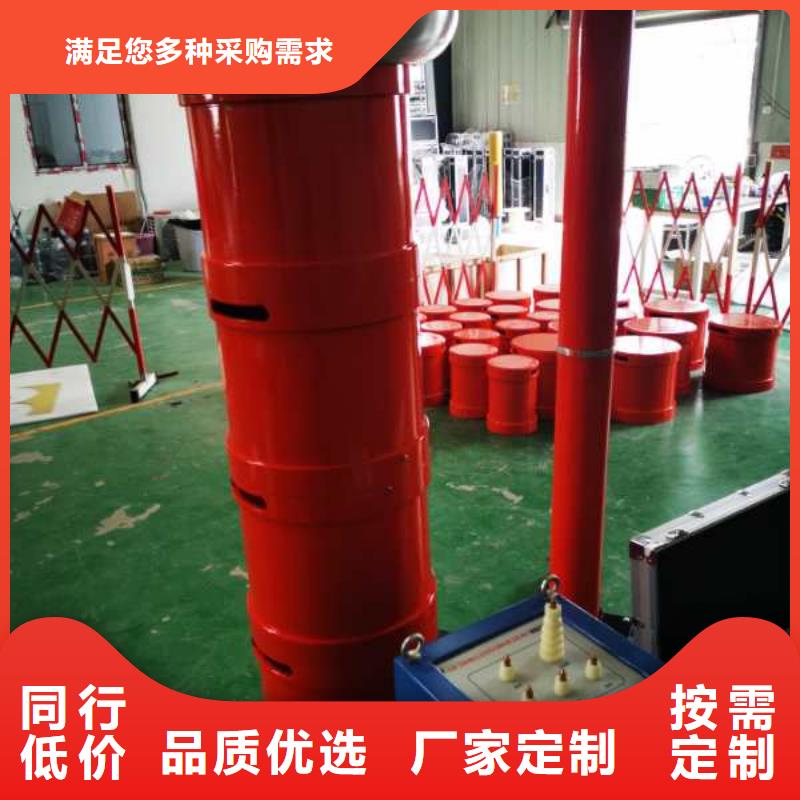

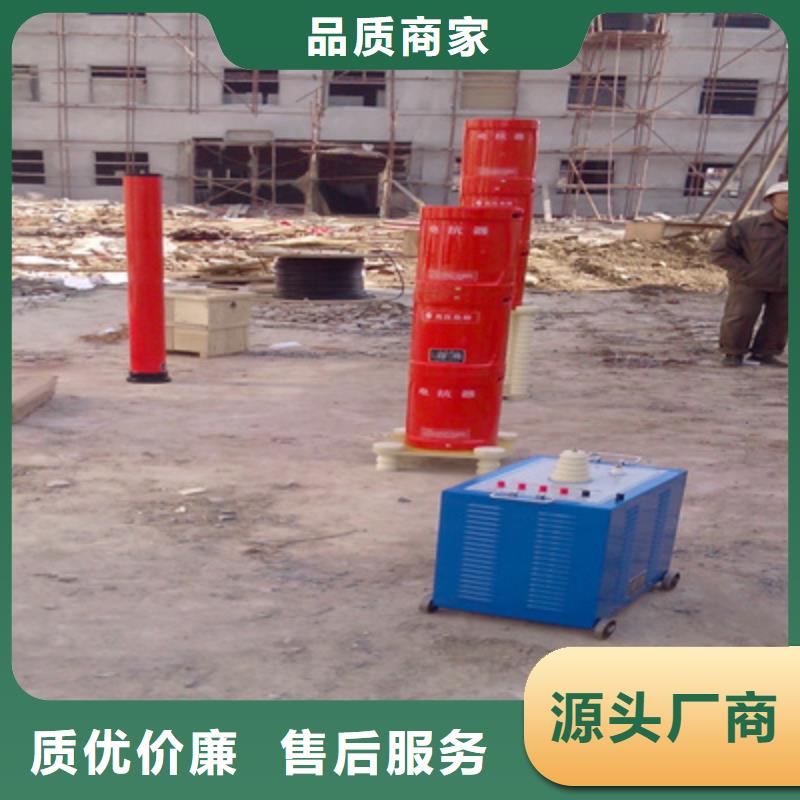

北京变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
天正华意电气设备(北京市分公司)推行科学的企业管理，并注重实践、不断探索。通过科学细致的管理，我们j i大降低了 微机继电保护测试仪生产成本，为客户带来了实惠；注重实践，使我们从生产管理到施工队伍，培养了一批技术过硬、经验丰富的技术人员；不断探索，使我们把行业发展使命与企业发展相结合，并与各专业机构及高等院校的专家密切合作，进行品质的升级及 微机继电保护测试仪产品的更新，不断地追求顾客的满意。
北京变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
北京变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg
