为了让您更地了解我们的变压器有载开关测试仪,微机继电保护测试仪源头厂家供应，我们精心制作了产品视频。我们将带您领略产品的非凡之处，让您对它有更深入的了解和认识。

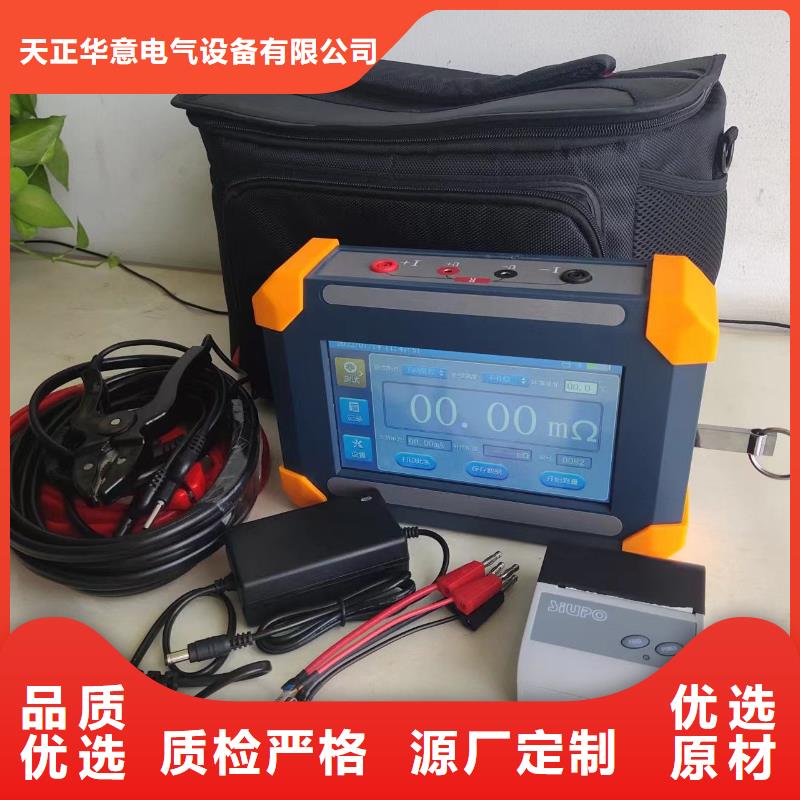

以下是:贵州变压器有载开关测试仪,微机继电保护测试仪源头厂家供应的图文介绍
贵州变压器有载开关测试仪阻抗电压进行了频率校正（50Hz）。②接线方法短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图十七所示：图十七 变压器三相负载测试接线图3、变压器三相空载的测量 ①测试方法在主菜单界面选择“三相空载”菜单，按“确认”键进入参数设置界面，如图十八：图十八按 “选择”键选择输入项；←、→ 键用来选择输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数（作为默认值）后进入测量界面。三相空载测试界面如图十九： 图十九在此测量界面按“打印”键可打印数据，按“存储”键存储数据，按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、电压校正系数n=2；波形校正Po=Po′(1+d），d指电压波形畸变系数，通常为负值。B、当试验频率f与额定频率fr有差异、且偏差不大于±5%时，频率校正如下：a、当磁通一定时，频率和电压成正比，施加电压应用Uf′代替Ur，按下式计算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——频率为f时，产生额定磁通的励磁电压，单位为kV；Ur ——频率为额定值fr时的变压器低压侧的额定电压，单位为kV。(三表法测量应显示相电压，故本仪器中Uf为低压侧的额定相电压即Uf= Uf′/ )b、空载损耗按冷轧硅钢片校正。c、当试验频率与额定频率相差不超过±5%时，测得的空载电流不需要校正。②接线方法将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器输入端子的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如变压器有中性点，将中性点接到仪器的“出Uo”接线端子，变压器的高压侧开路。

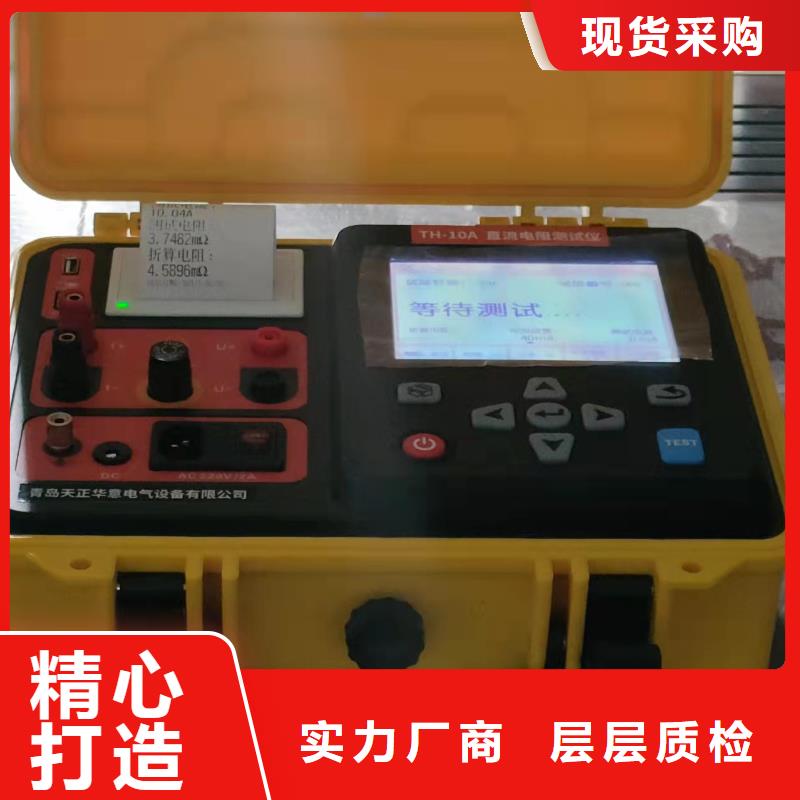

贵州变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω,1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。
贵州变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录
天正华意电气设备(贵州省分公司)坐落于平度市平安路2号。是专业从事 微机继电保护测试仪等研制、开发、生产和推广的一体化企业。作为经营的企业，我们始终坚持“人无我有，人有我优，人优我精”的经营策略，秉承“以市场为准则，以科技为先导” “以德做人、以诚做事”，的经营理念，扎实地走科研与生产相结合的道路。 我们在注重产品质量和企业信誉的同时，不断引进专业技术人才和现代化经营管理模式，以精湛的生产工艺、完善的售后服务呈现于广大用户. 实干、劳作是我们可靠的财富。用我们的智慧实现承诺，塑造行业的；用我们的真诚广交社会各界朋友；以竞争力的产品和服务回报广大客户对我们的厚爱。
