以下是:贵州变压器测试台直流高压发生器来图来样定制的图文介绍
天正华意电气设备(贵州省分公司)本着精益求精，止与至善的原则，为客户提供的产品，的服务，合理的价格为宗旨。我们深信我们的真诚、真心一定会赢得你的信任。我们期待与您合作！

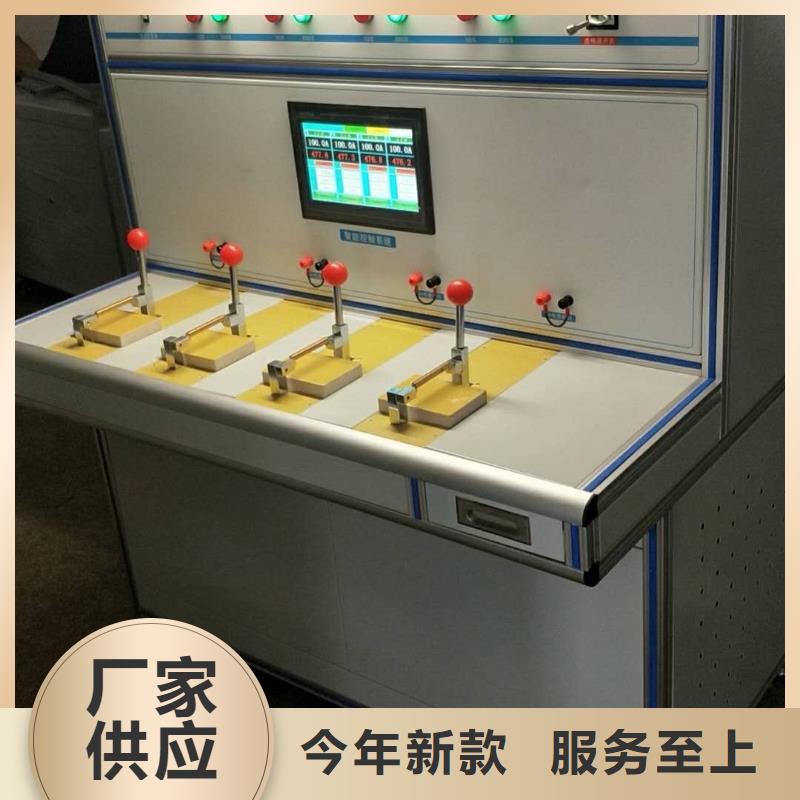

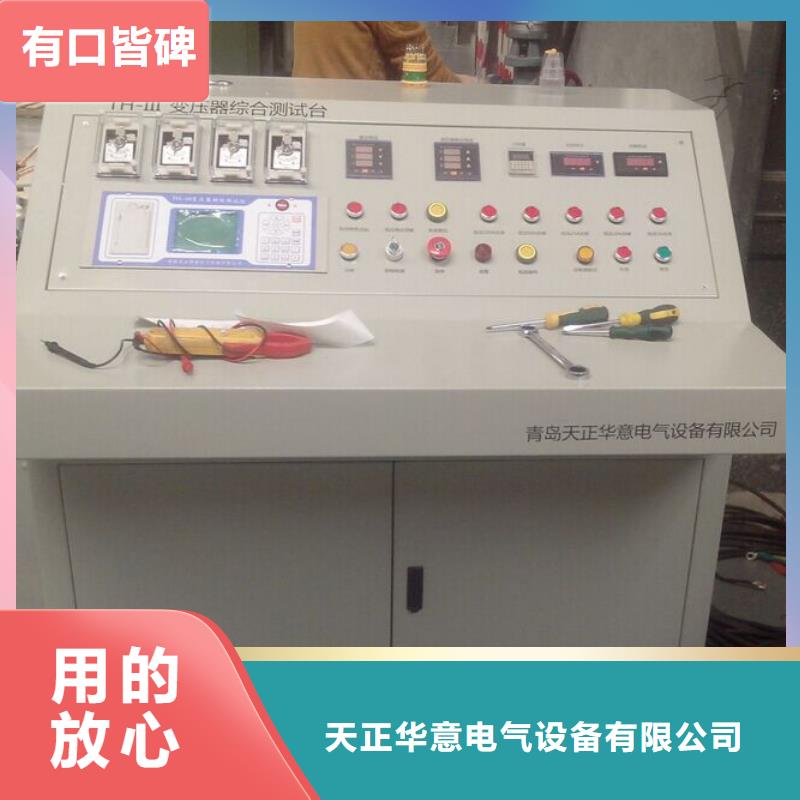

贵州变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。
贵州变压器测试台变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。本变压器输入参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 二、主要测试功能简介1.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。2.单相短路阻抗的测量: 除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。3.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。4.在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。5.仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。6.仪器备有232接口，可外扩功能。7． 仪器自带打印机，可打印显示数据。8．内置不掉电存储器，可储存160组测量数据。9. 仪器备有U盘接口，用于存取测试数据。10. 日历、时钟功能，可进行时间校准。11. 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。

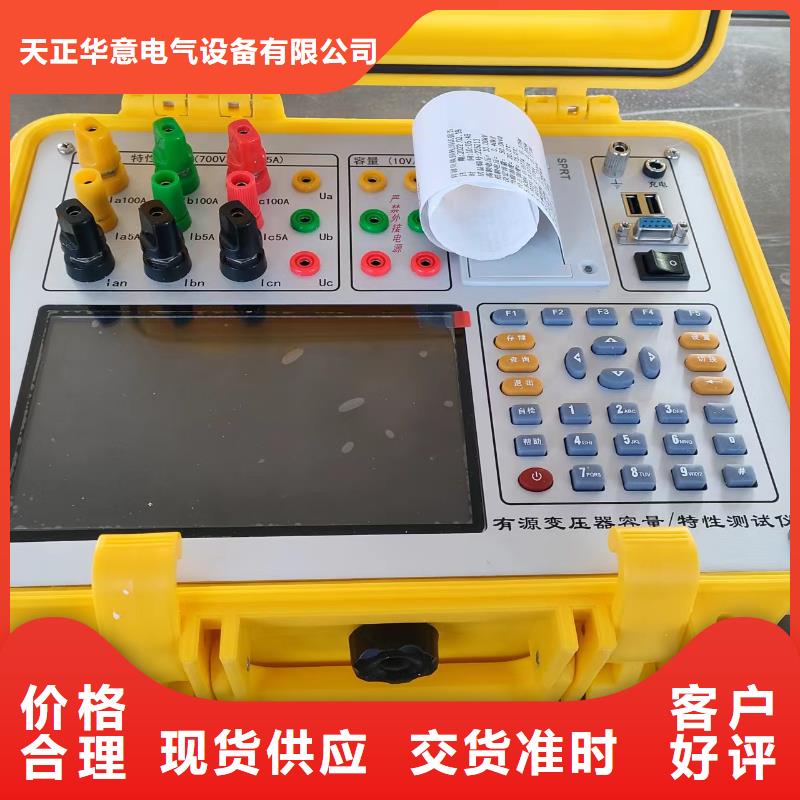

贵州变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求, 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计, 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏, 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率, 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号, 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)
