【全新视界！】隔离开关触指压力测试仪TH-308D多功能电能表现场校验仪诚信为本产品视频，带你领略产品新风尚！
以下是:海南隔离开关触指压力测试仪TH-308D多功能电能表现场校验仪诚信为本的图文介绍
海南隔离开关触指压力测试仪测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。
天正华意电气设备(海南省分公司)将竭尽所能，加强在售前(货品储备、新 微机继电保护测试仪产品引进)、售中(产品培训.客户回访)、售后服务(维修培训、技术支持)等方面的支持, 竭诚为您提供好的 微机继电保护测试仪产品和服务，为您解决您清洁工作的后顾之忧。自创办以来，公司秉承自主创新的发展理念，勤于思考，善于创新，以质量求生存，以诚信求发展的经营方针。以优质的 微机继电保护测试仪产品质量，强大的技术服务队伍为客户提供完善的售前技术支持和全天候的售后服务体系，让您无后顾之忧，享受一站式的服务。

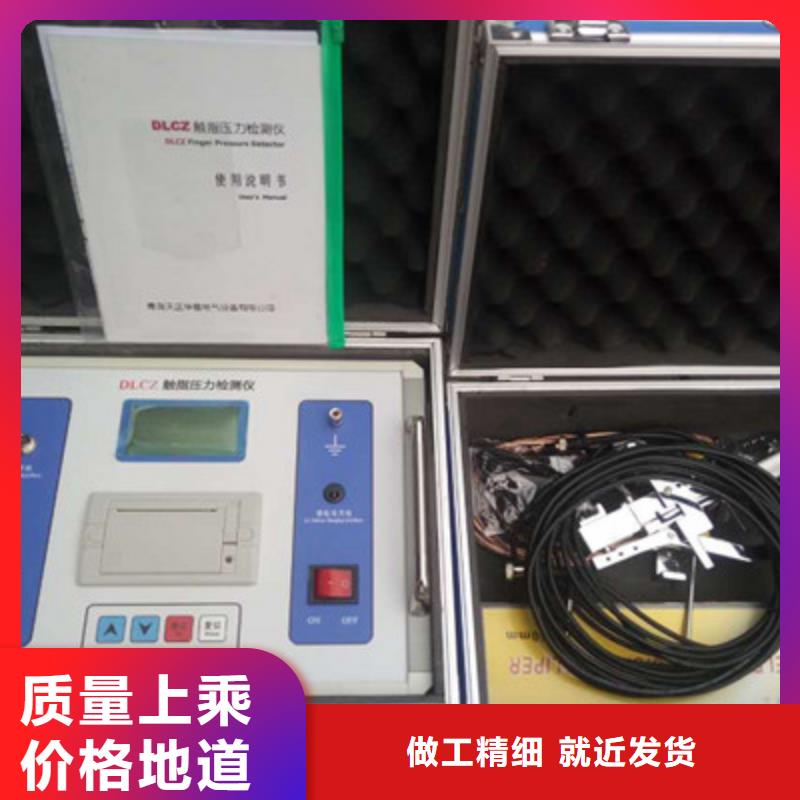

海南隔离开关触指压力测试仪所以，要求测量触指接触压力只是一纸空文。针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪DLCZ触指压力检测仪 ，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W(优选) AC220V±10％ 50Hz±10％ 测量范围：≤1000 N 误差：≤1％读数±1测量直径（触指开距）：5.5mm～90mm 大于90mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
海南隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便
