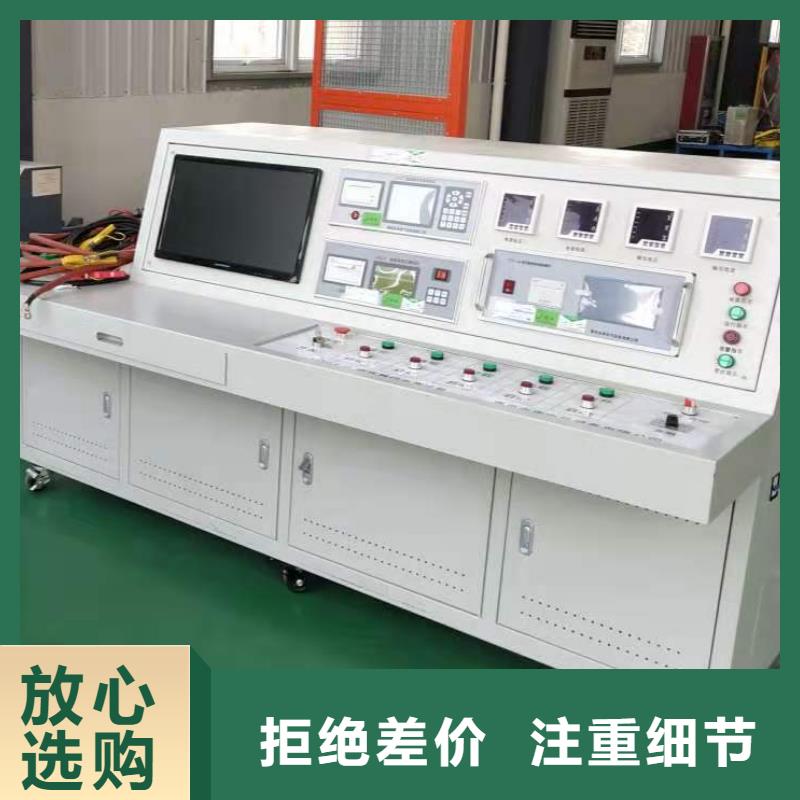

海南变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作,也便于安装调试,所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地,防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。

海南变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位,输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。

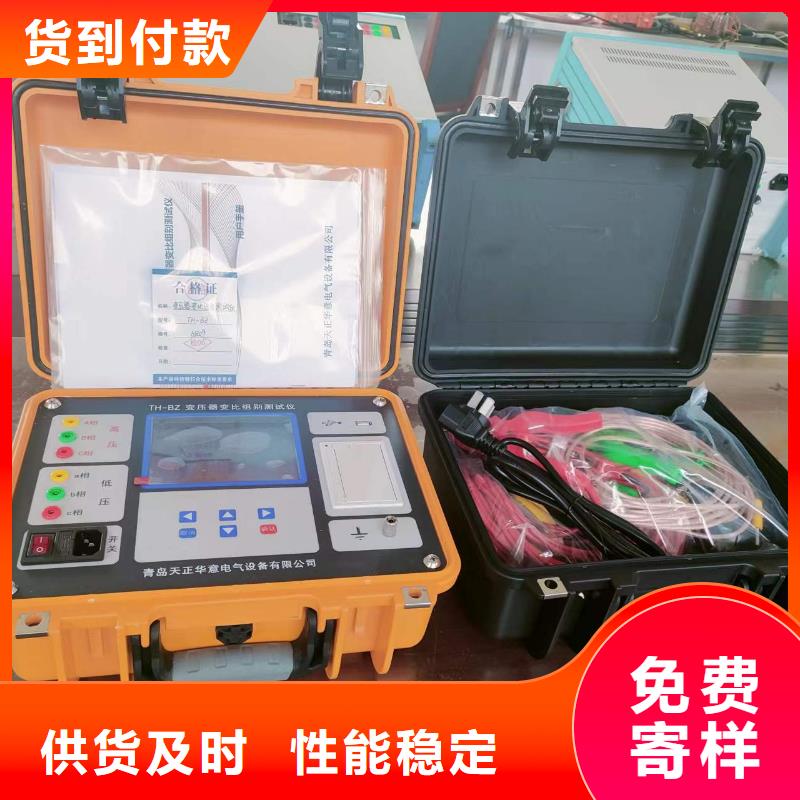

海南变压器测试台电流通道中某一相或两相电流显示为零，可能是仪器内部的保险管因过流而熔断，可用数字万用表的蜂鸣器档进行简单判断。正常时A＋＆A-、B＋＆B-、C＋＆C-接线端之间是导通的，不导通就表示该相得保险管熔断了。此时可以打开仪器机箱（或便携式仪器的面板），可以看到在5A通道相应接线柱处有一块安装保险管的电路板，用肉眼就看到保险管是否熔断，更换熔断的保险管就可解决问题。5A电流通道用的是6A的保险管。7.2 电压电流的显示正常，可是折算后的数据非常不合理。这要仔细检查参数设置是否正确、合理。空载试验时，若容量及高低压侧额定电压设置错误肯定会影响这算的结果。这点对于负载试验的道理也是一样的。一个特别容易被忽略的地方是在负载试验中选择了公式1（计入了绕组的损耗），但是高低压绕组电阻或线路阻值的设置不合理（比实际值偏大太多），这样也会使折算后的损耗值偏差很大。7.3 仪器可上传数据打印机却没反应。很可能是打印机电源或数据连接线脱落，这是可以在现场能够得到解决的。正常情况下，开机时打印机的两个灯是亮的。红色灯不亮表示没打印纸了，都不亮很可能是其电源线掉了，打印机上有一个二芯的小接插件就是打印机的电源，打印机的10芯插座下面一排插针从靠近拨码开关的那一侧开始数第二个引脚是打印机的数据线，正常时应该跟电路板上JC2的TX引脚连接，此线脱落打印机肯定不反应。不能正常打印还可能是打印纸装错了。应该使用热敏打印纸，而且上打印纸时应该使打印纸的热敏层向上面。打印纸的热敏层可以这样判断：用指甲在打印纸上划一下，能出现划痕的面是热敏层。
