想要更直观地了解接地电阻测试仪,配电终端自动化测试仪批发货源产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:海南接地电阻测试仪,配电终端自动化测试仪批发货源的图文介绍
天正华意电气设备(海南省分公司)发展方向是：提高 微机继电保护测试仪产品质量，力创凯宸品牌；增加技术投入，完善系列 微机继电保护测试仪产品；加强售后服务，构筑销售网络。
竭诚欢迎各界同仁惠顾！
海南接地电阻测试仪 土壤电阻率测试界面在测试选择主菜单，按数字键2，即可进入“土壤电阻率自动测试”界面，见图5。图5 土壤电阻率测试界面通过显示屏幕右侧热键“上移”、“下移”、“设置”、“确定”等对土壤类别，电流极、电压极埋设深度和电位极间距离等信息进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时根据自动测量出接地电阻值计算出土壤电阻率，测试结束自动关闭内部电源输出。4.6测试数据查询界面在测试选择主菜单，按数字键3，即可进入“测试数据查询”界面，如图6所示。图6 测试数据查询界面仪器测试数据的存储为测试后自动存储。在测试选项显示菜单中选择数字键（3）后，仪器显示所有存储的历史测试数据，根据所要查询的内容按显示屏对应的功能热键可进行上页、上条、下条、下页、删除、查看、退出等操作。按“查看”键后，进入存储数据查询显示页数据信息，按“打印”键，仪器打印出本组所有测试数据，按“下页”键翻看本组后续数据，按“退出”键返回上级菜单。

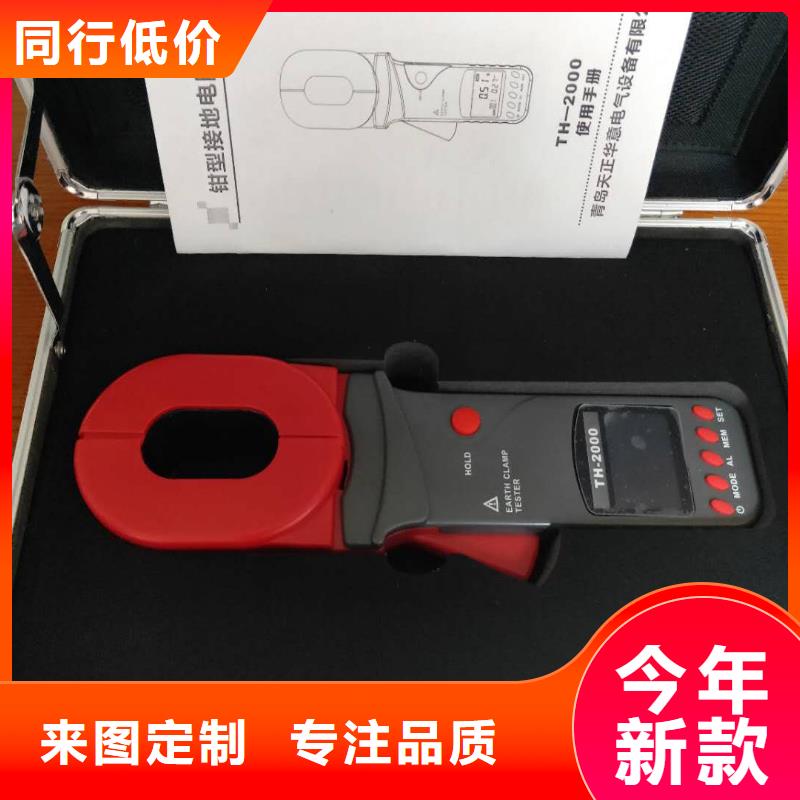

海南接地电阻测试仪感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。——遵守本手册所列出的操作注意事项。?任何情况下，使用本钳表应特别注意。?注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。?注意本钳表面板及背板的标贴文字。?开机前，扣压扳机一两次，确保钳口闭合良好。?开机时，不要扣压扳机，不能钳任何导线。?正常开机，显示“OL Ω”符号后，才能钳测被测对象。?钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。?避免本钳表受冲击，尤其是钳口接合面。?危险场合，强烈选用本公司的防爆型钳形接地电阻仪。?防爆型产品，在危险场所内严禁拆卸和更换电池。?本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。?测量导线电流不要超过本钳表的上量限。?长时间不用本钳表，请取出电池。?拆卸、校准、维修本钳表，必须由有授权资格的人员操作。?由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?本用户手册中标有“＊”的内容仅限于C型。二．简介系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：具有RS232接口功能，实现测试数据上传电脑，软件监控（选配）。突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围增加到0.01Ω-1200Ω。存储数据99组，功耗更低，启动、工作电流小于50mA。系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为XRD系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
海南接地电阻测试仪 测量原理1. 接地电压测量采用平均值整流法。2. 接地电阻值测量采用额定电流变极法(适合准确测量单点接地系统)，即在测量对象E接地极和C(H)电流极之间流动交流额定电流I，求取E接地极和P(S)电压极的电位差V，并根据公式R＝V/I计算接地电阻值R。3. 以上几种方法中其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。A： 固有误差E2：电源电压变化产生的变动E3：温度变化产生的变动 E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动六. 操作1．基本操作旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。开机后，如果LCD显示电池电压低符号，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。开机后，按”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。开机后，将FUNCTION功能选择旋钮旋至相应的位置,短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按或”键改变当前数字大小，短按“SET”键移动光标，短按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“锁定。在测试模式下，短按“SET”可选择显示平均值、值、小值，显示:”符号。在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“”键以步进值为1选择查阅数组号，当前组数为接地电阻数据，再按“MEM”键退出查阅。查阅时若无存储数据，LCD显示“- - - -”，见上右图。在数据查阅状态下，按“CLR”键进入数据删除，按 ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。仪表所存数据可以上传电脑。连接好电脑与仪表的RS232通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。数据软件具有历史数据读取、查阅、保存、打印等功能。
海南接地电阻测试仪 特别是大型接地网的接地阻抗一般很小（一般在0.5Ω以下），干扰带来的相对误差更大。为了降低现场干扰的影响，目前采用的方法主要有两种，一种是增大测试电流，一种是使用异频法。种方法是通过加大测试电流来加大信号电压和信号电流，从而提高信噪比，减小测量误差。这种方法由于采用了很大的测试电流（DL/T475-2006标准不宜小于50A），使得设备非常笨重，且布线劳动强度很大，耗时耗力。而且，由于主要干扰与信号同频，无法从根本上干扰的影响，为解决该问题，山东省电力工业局文件（鲁电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。该研究成果获得了华中电网集团科技进步二等奖，山东省电力公司科技进步二等奖。异频法则是通过改变测试电流的频率来避开工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除干扰的影响，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点，异频法测试已被国内外专家广泛接受和采用。
