以下是:台湾接地电阻测试仪三标准功率源优良工艺的图文介绍
台湾接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（0～3.0A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后。针对上述现状，我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员，我们根据这些标准，结合我们多年研究大型地网测试的实际经验，研制成功本仪器。工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正，在标准GB/T17949.1-2000“接地系统的土壤电阻率，接地阻抗和地面电位测量导则部分：常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”（取代DL475-92）中作了阐述。本测量仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时，由于受不平衡零序电流以及射频等各种干扰，使得测试结果产生很大的误差。

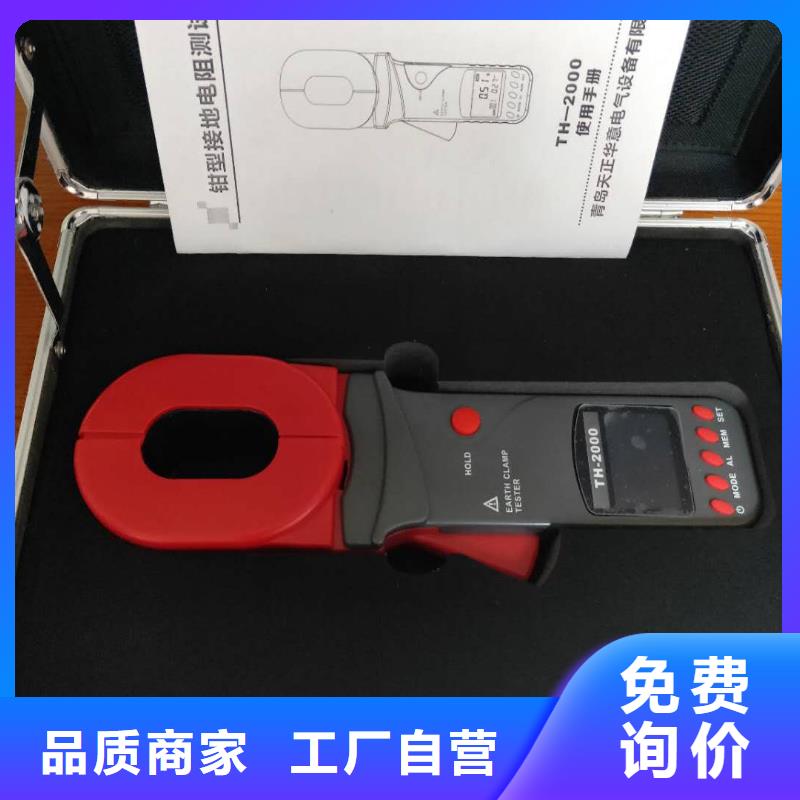

台湾接地电阻测试仪．电力系统的应用⑴．输电线路杆塔接地电阻的测量通常输电线路杆塔接地构成多点接地系统，只需用XRD系列钳表钳住接地引下线，即可测出该支路的接地电阻阻值。⑵．变压器中性点接地电阻的测量变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。测量时，如钳表显示“L 0.01Ω”，可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开，只保留一根接地引下线。⑶．发电厂变电所的应用XRD系列钳表可以测试回路的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。2．电信系统的应用⑴．楼层机房接地电阻的测量电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用XRD系列钳表测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。钳表阻值 ＝ 机房接地电阻 ＋ 测试线阻值 ＋ 消防栓接地电阻如果消防栓接地电阻很小，则：机房接地电阻 ≈ 钳表阻值 - 测试线阻值⑵．机房、发射塔接地电阻的测量机房、发射塔接地通常构成二点接地系统，如下图。如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的。
天正华意电气设备(台湾分公司)本着精益求精，止与至善的原则，为客户提供的产品，的服务，合理的价格为宗旨。我们深信我们的真诚、真心一定会赢得你的信任。我们期待与您合作！
台湾接地电阻测试仪测量接地电阻的注意事项1．用户有时会用XRD和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：⑴．用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。 这个规定是相当明确的。前已述及， 用XRD系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。十分明显，在这种情况下，用传统的电压电流法和XRD系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。⑵．用XRD系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。应该说明，标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷上来说是等效的。
台湾接地电阻测试仪测试线阻校验为了提高现场测量接地电阻的精密性、稳定性，避免因测试线长时间使用线阻变化引起的误差；避免因测试线未完全插入仪表接口或接触不良引起的误差；避免因用户更换或加长测试线引起的误差等，特设计了线阻校验功能，对于“30Ω”档的低值电阻测量更加。连接好测试线与仪表后，将所有测试线的另一端短接，如下图，将 FUNCTION功能转换旋钮切换至对应的接地电阻测量档位，按“TEST”键开始校验，校验中 LED 指示灯闪烁，LCD 倒计数显示，校验完毕 LCD 显示线阻值并将该值存储，在本次开机接地电阻测量中会自动扣除校验的线电阻值。关机不保存校验线阻值，下次开机，需要重新校验。三线测试接地电阻在测试接地电阻时，先确认接地线的对地电压值，即C(H)与E或P(S)与E的电压值必须在20V以下，若对地电压在5V以上，此时接地电阻的测量可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。三线测试：如下图，从被测物体起，分别将P(S)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(绿、黄、红)从仪表的E、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH ”位置，进入接地电阻测试模式，按一下“TEST”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。被测接地体E到电流极C(H)之间的距离，应至少是被测接地体埋入地下深度(h)的5倍，或者是被测接地体埋入地下电极长度(d)的5倍。测量复杂接地系统的总接地电阻，其d的距离为该接地系统对角线的距离。测试时，测试线不能相互缠绕在一起，否则可能影响测试精度。
