以下是:台湾高低压开关柜通电试验台录波分析仪一手货源的图文介绍
天正华意电气设备(台湾分公司)主要生产销售： 微机继电保护测试仪。我司凭借优良的管理、开发优势，借助超前的开发理念、先进的发展思想以及成功的运作模式，公司的规模也不断地发展．公司不断进取，加快加强项目开发运作，进一步完善开发机制，打造公司的品牌效应。用户至上，以用户为中心”是公司永远坚持的服务宗旨，赢得用户的赞许是我们的荣誉，及时满足用户的需求，是我们公司的愿望。长期以来，公司员工以优质的服务，取悦于用户，以诚信的言行取信于用户，得到了用户们的好评。我们期待着与您更加愉快的合作！公司的发展，离不开社会的大力支持，在社会的支持和帮助下，我们正昂首阔步迈向未来！我们，将继往开来，创造出更加美好、灿烂的明天！

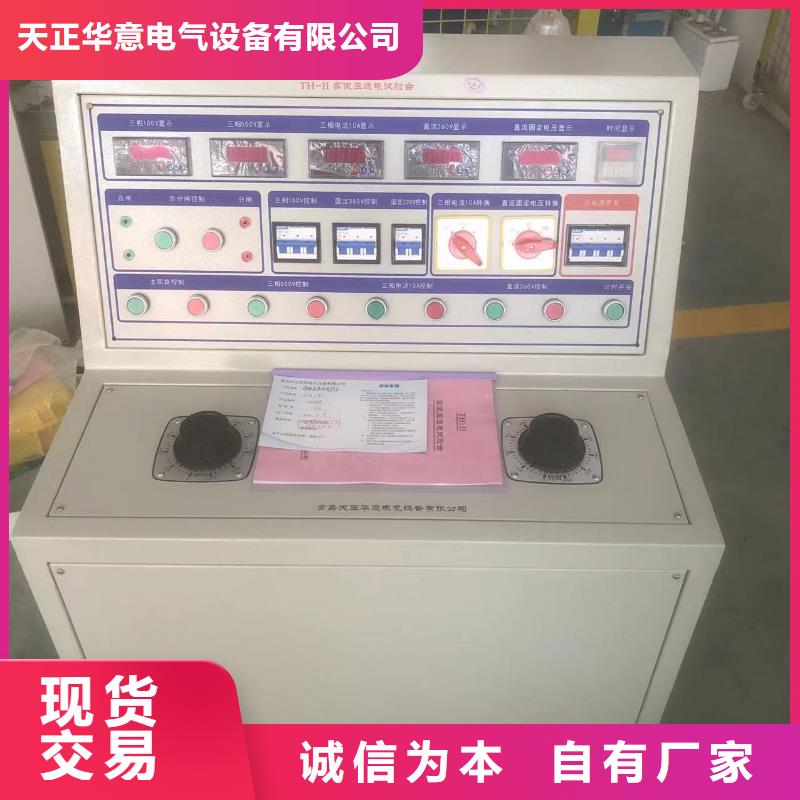

台湾高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数
工作电源电压 AC220V±10％ 50HZ
跳、合闸操作电压 DC200V或DC110V、48V、24V
跳、合闸时间
跳闸时间选择0-500ms
合闸时间选择 0-500ms
跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A
当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。
手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。
开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点：
断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
一．工作原理
模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。
本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。

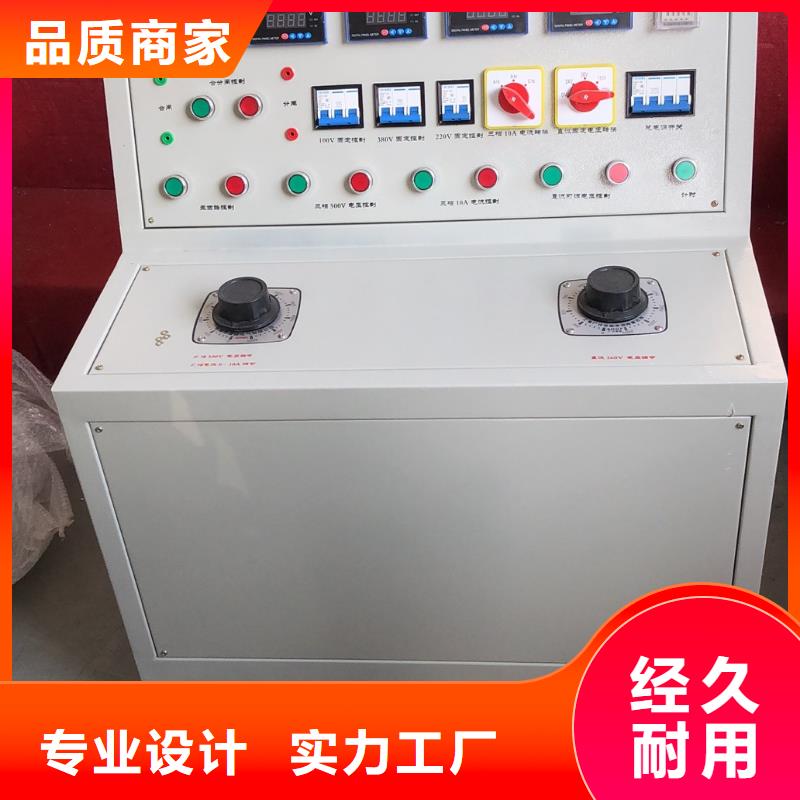

台湾高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

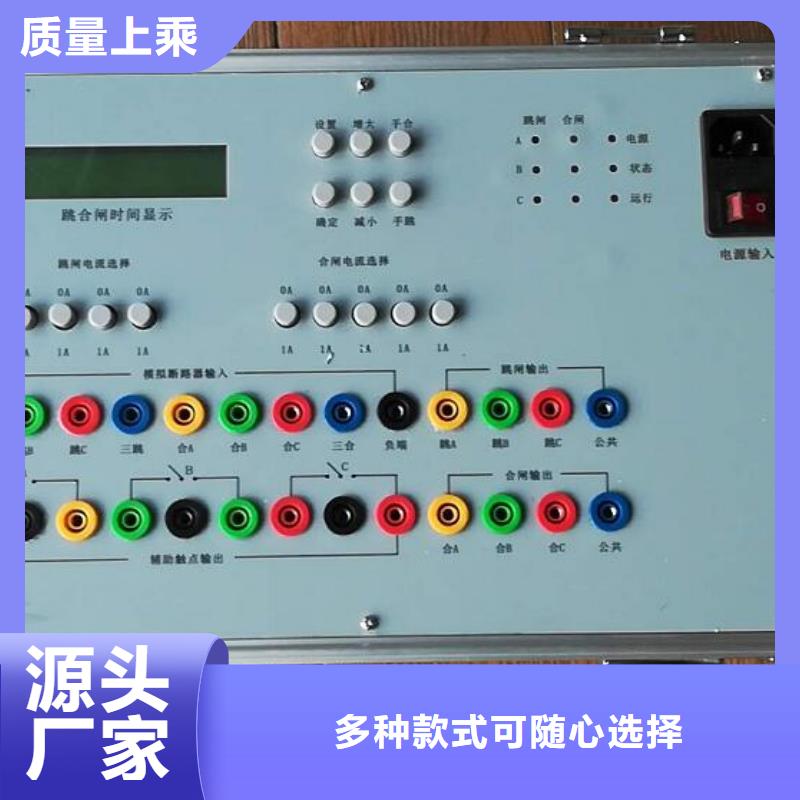

台湾高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。
