想知道发电机特性综合测试仪【手持直流电阻测试仪】经验丰富品质可靠产品为何如此受欢迎？观看视频，答案自在其中。
以下是:台湾发电机特性综合测试仪【手持直流电阻测试仪】经验丰富品质可靠的图文介绍
工厂直供，规格齐全，超大仓储，量大从优，加工定制，24小时咨询热线电话
为什么选择我们
厂家直供
质量好
规格齐全
超大仓储
贴心服务
用心做好 微机继电保护测试仪，服务好每个客户，质量可靠，严格把控经久耐用，放心购买。诚信为本的服务理念赢得广大客户的信任和好评 ，公司重信用，守合同保证产品质量。

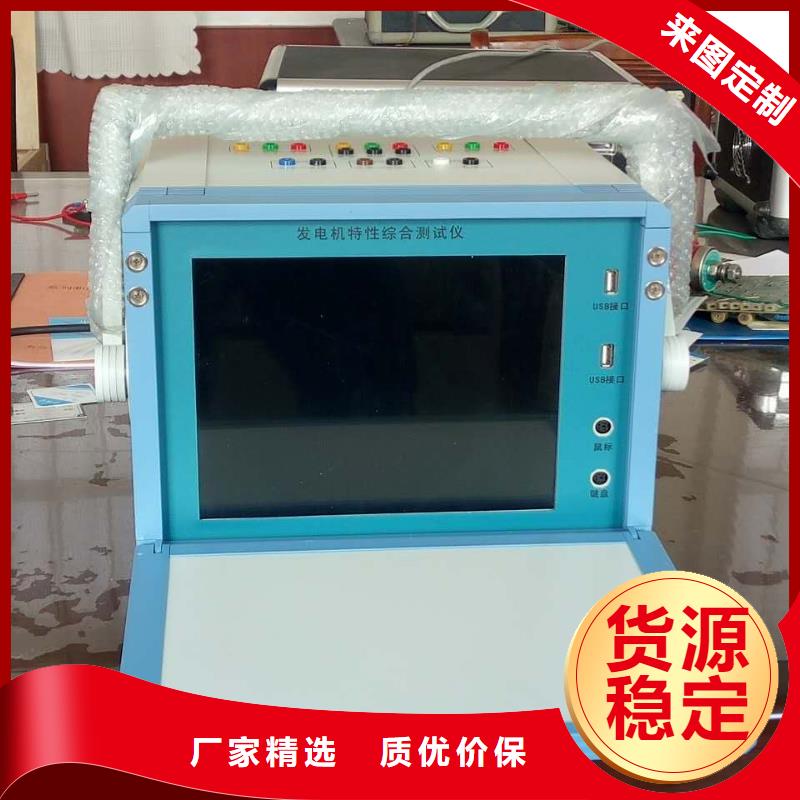

台湾发电机特性综合测试仪典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1＞生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据不超过120000个数据时间点2＞生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点
台湾发电机特性综合测试仪灭磁时间常数 对于发电机灭磁时间常数的计算，需要选择试验曲线起始点，即曲线上开始下降的那一点，用对话框中基点提示框中的箭头来选取，同时观察曲线上十字叉的走向和对话框中基点值的变化，系统会自动计算出起始点到0.368处的灭磁时间超调量δ 对于发电机零起、阶跃试验的分析计算，需要选择试验曲线起始点和稳定后的位置点，系统会自动给出超调量δ，调整时间t。对于10％阶跃试验，还要告诉系统具体试验类型，如果是－10％阶跃，则选取对话框中的负10％阶跃。波动次数要求用户根据波形的分析变化来填入，而非系统自动填入。对于系统给出的数据录入功能，使用时要注意，对于同一机组同一次检修后的不同试验类型，在时间的输入上要有间隔区别，那怕是分钟上的区别也可以，防止不同试验数据冲消。本系统还有数据编辑功能（数据编辑功能的使用是防止用户在数据输入时的疏忽，以备修改使用）、数据打印以及波形打印功能，其操作很方便，每一步都有相应提示，这里不再赘述。对于试验参数的变比，如果是通过PT、CT 得到的二次量或通过直流分流器得到的75mV量，则在变比中填入一次量值，系统会自动得到变比值，如发电机定子电压Uab一次到二次的PT标称值为10500/100，则在变比中直接填入10500。如果是将直流励磁机（发电机转子）的电压Uf直接接入，变比添1。如果是交流励磁机定子电压Uabf直接接入，则变比填100。
台湾发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)
