以下是:云南一次通流加压模拟带负荷向量试验装置真空度测试仪产品参数的图文介绍

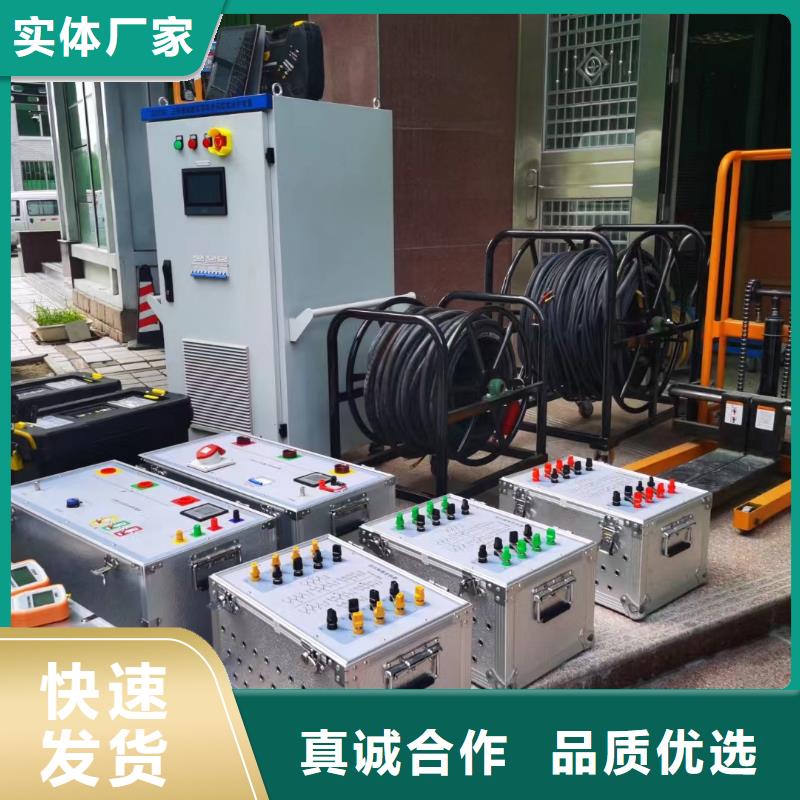

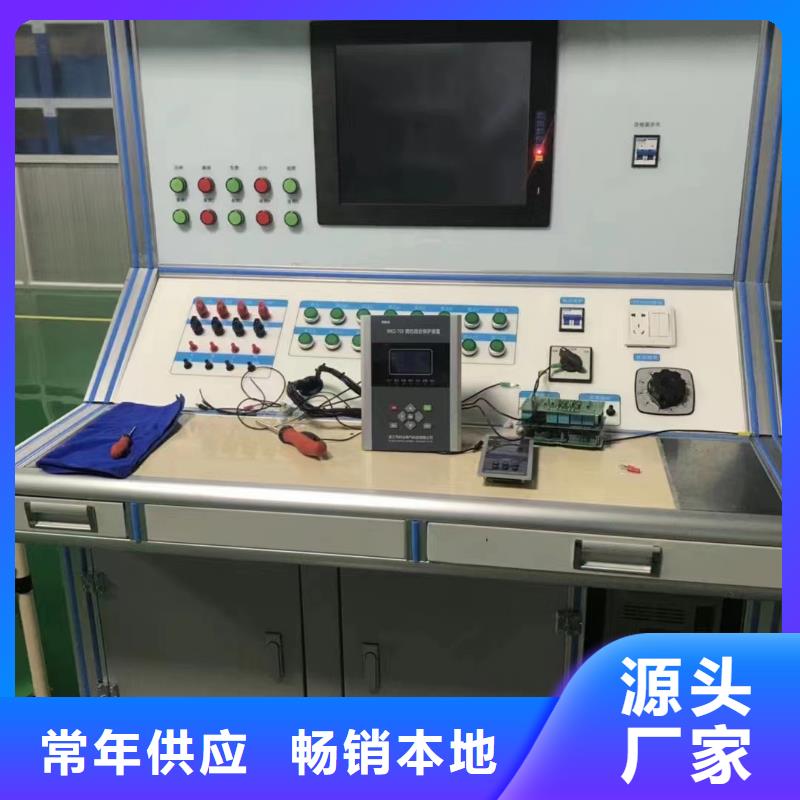

云南一次通流加压模拟带负荷向量试验装置 系统简介本模拟带负荷继电保护向量检测装置，可模拟一次回路各种三相对称、不对称向量，用于变电站内母线线路及变压器的负荷向量模拟，装置可输出工频高电压、大电流到变电站的一次设备，检查母差保护、线路保护、测控装置、计量装置、录波装置等二次设备的向量正确性。还可输出三相工频或低频电流，配置高精度无线选频相位伏安测试装置用于对变压器差动保护二次回路正确性的验证及六角向量图的绘制，推算差流。实现智能变电站合并单元和常规变电站的互感器二次接线的变比、极性、相位等检测，既能满足常规变电站，也能满足智能变电站测试需求，既能测试母差保护、线路保护，也能测试主变差动保护。2. 引用参考标准文件1) GB 50150—2016《电气装置安装工程电气设备交接试验标准》2) DLT995-2006 《继电保护和电网自动装置检验规程标准》3) GB/T14285-2006《继电保护和自动装置技术规程》4）Q/GDW441-2010《智能变电站继电保护技术规范》5）Q/GDW11145—014《智能变电站二次系统标准化现场调试规范》6）DL/T587-2016《继电保护和自动装置运行管理规程》7）DL/T559-2007《220kV～750kV 电网继电保护装置运行整定规程》8）Q/GDW422-2010《电网继电保护整定计算技术规范》9）电网设备〔2018〕979号《电网公司十八项电网重大反事故措施》3. 变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。一次通流加压模拟带负荷向量试验装置 全智能无线高压验电器 智能变电站通流加压典型实验装置 继电保护测试仪 六相微机继电保护测试仪 三相通流加压模拟负荷校验装置 模拟带负荷测试装置 三相模拟带负荷向量试验装置 电位差数字相位伏安表 三相微机继电保护测试仪 三相模拟带负荷向量试验装置
天正华意电气设备(云南省分公司)主要经营：【微机继电保护测试仪】， 本厂家秉承“顾客至上，锐意进取”的经营理念，坚持“客户为先”的原则为广大客户提供优质的【微机继电保护测试仪】。欢迎广大客户惠顾！ 本厂家是致力于集研发、生产、销售、服务为一体的股份企业。经过多年的探索发展及不断的吸收、消化国内外的同类【微机继电保护测试仪】产品 的先进技术，厂家【微机继电保护测试仪】产品已从单一走向系列，积累丰富的设计、制作及装配经验。

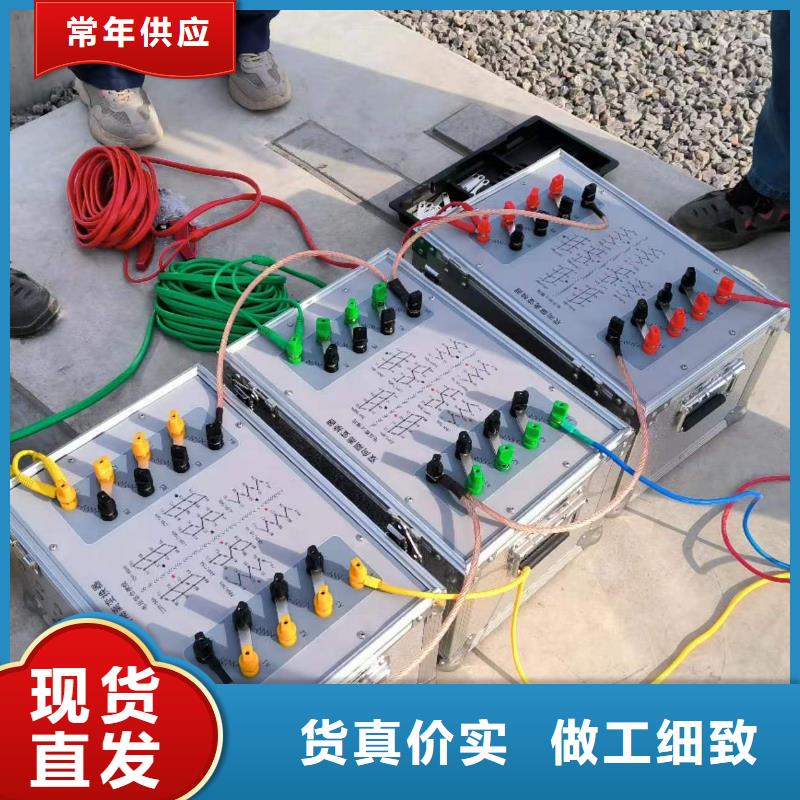

云南一次通流加压模拟带负荷向量试验装置一次通流加压试验作业条件（1）施工作业条件1)全站单体调试已经完成，分系统调试完成，对时、故障录波、网络报文分析、交直流系统、监控系统等其他系统调试已经完成。2)参加试验人员应经教育并考试合格；试验前试验负责人应向全体人员进行技术交底，使全体试验人员熟悉试验过程中的防范要求并严格按照规程及施工措施的要求进行试验。3)试验装置的电源开关应使用明显断开的双极开关并加装过载自动跳闸装置；试验装置的外壳应可靠接地；试验接线完成后应由非接线人员检查确认后方可进行试验。4)试验时应严格按照操作步骤进行操作，出现任何异常时应立即断开工作电源。雷雨、六级以上大风天气及空气湿度80%以上不得进行试验工作。（2）保证措施 1)提前编写试验方案并报送公司和监理审核，试验方案审核完毕后进行和技术交底。2)试验前确定单体调试、分系统调试、其他系统调试已经完成，并且不能有影响试验进行的缺陷（刀闸无法分合等情况）。试验开始前检查设备和工器具，确保性能良好。3)合理安排试验时间，试验时全站不应有其他专业施工。4)试验时设专人指挥协调，确保试验项目有序进行。 电力系统同步相量测量系统试验装置 电位差双钳数字相位伏安表 三相微机继电保护综合校验仪 特高压变压器继电保护向量测试装置 无线相位表测试仪 全智能无线高压验电测试仪 三相智能相位伏安表 模拟带负荷测试装置 无负荷相量测量装置 六相微机继电保护综合测试仪 配电网继电保护向量检查和动作逻辑校验测试装置
云南一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护，包括后台监控机测量值等；测量完成后将111间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上112间隔开关，然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2）101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上112-2、112、112-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护，测量112间隔线路保护方向，包括后台监控机测量值等；测量完成后将112间隔一次设备恢复到初始状态。5.3）101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上113-2、113、113-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护，测量113间隔线路保护方向，包括后台监控机测量值等；测量完成后将113间隔一次设备恢复到初始状态。5.4）101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上114-2、114、114-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护，测量114间隔线路保护方向，包括后台监控机测量值等；测量完成后将114间隔一次设备恢复到初始状态。5.5）101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上115-2、115、115-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护，测量115间隔线路保护方向，包括后台监控机测量值等；测量完成后将115间隔一次设备恢复到初始状态。5.6）101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上116-2、116、116-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护，测量116间隔线路保护方向，包括后台监控机测量值等；测量完成后将116间隔一次设备恢复到初始状态。5.7）101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上117-2、117、117-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护，测量117间隔线路保护方向，包括后台监控机测量值等；测量完成后将117间隔一次设备恢复到初始状态。5.8）101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上118-2、118、118-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护，测量118间隔线路保护方向，包括后台监控机测量值等；测量完成后将118间隔一次设备恢复到初始状态5.9）101-#2母线-100母联开关-#1母线- 118线路间隔（复验一次）将101-3、101、101-2、100-2、100、100-1开关合位，合上118-1、118、118-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。
