我们的台区识别仪便携式故障录波仪源头厂家供应视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。
以下是:云南台区识别仪便携式故障录波仪源头厂家供应的图文介绍

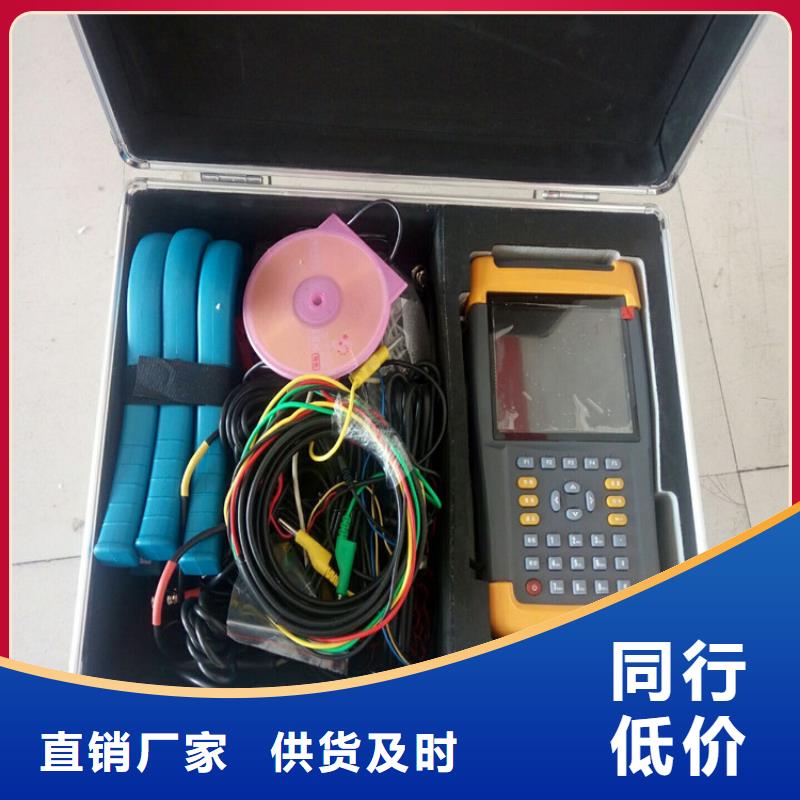

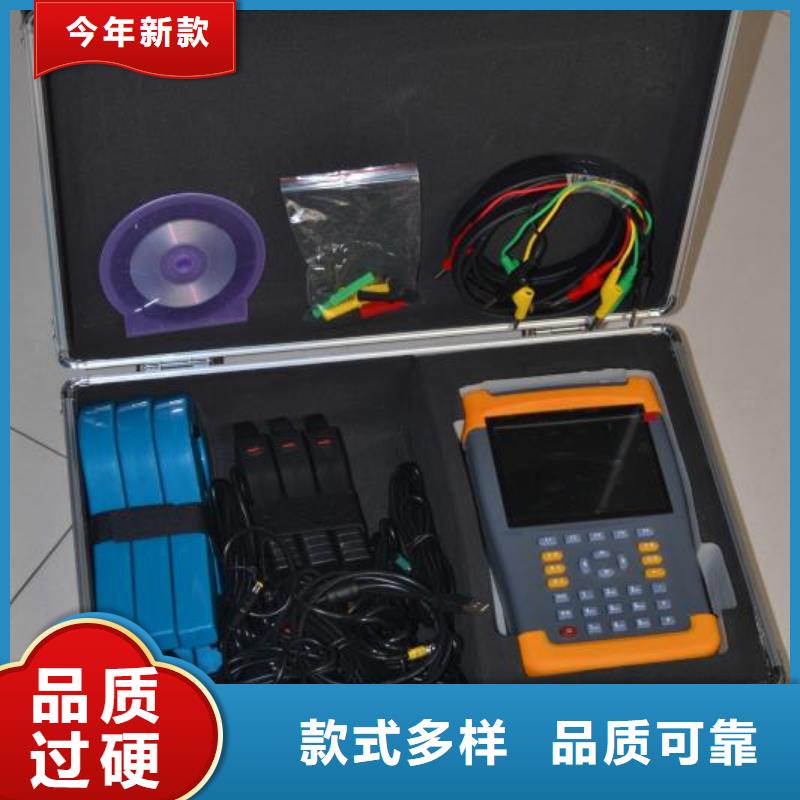

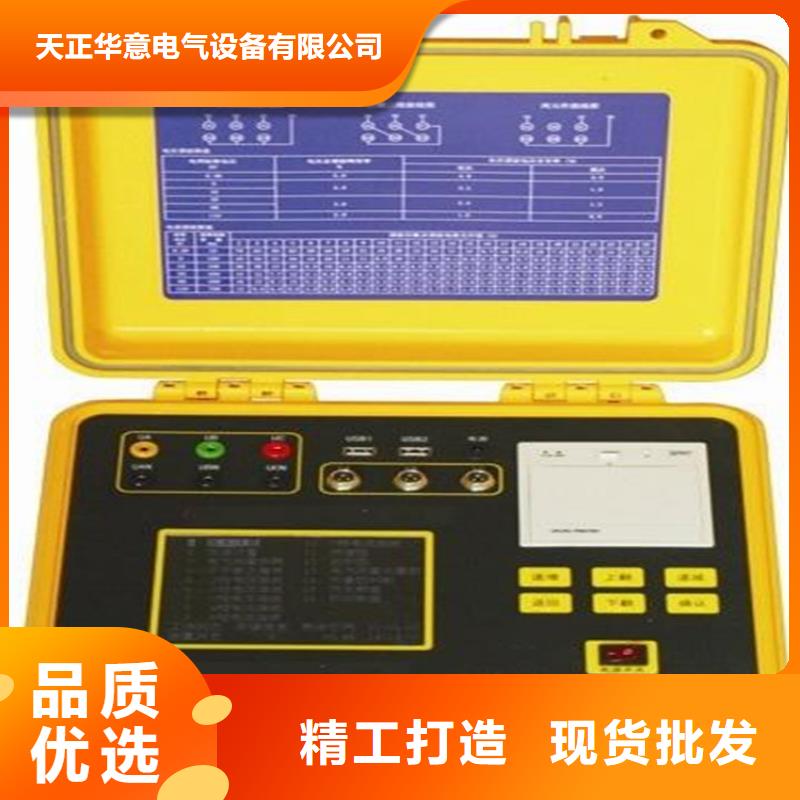

云南台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。
天正华意电气设备(云南省分公司)地理位置优越，交通便利，设备齐全，技术先进，实行严格的质量管理体系。 主要生产和供应各种 微机继电保护测试仪等几十个品种，上千个规格。
云南台区识别仪台区识别界面此功能用来对台区归属、相别归属进行双向测试，主机和分机的初始界面如图六和图七所示。图六、台区识别初始屏（主机）图七、台区识别初始屏（分机）图六中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图八所示。图八、台区识别结果屏（分机）分机显示屏的上部显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号；显示屏的下部是存储需要设置的选项，包括：所在台区的编号、电表的编号、电表的额定电流。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（4） 分支识别界面此功能用来对被测户表所在分支归属、相别归属进行双向测试，主机和分机的初始界面如图九和图十所示。图九、分支识别屏（主机）图十、分支识别屏（分机）图九中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图十一所示。图十一、分支识别结果屏（分机）分机显示屏的右侧显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（5） 台变互测界面此功能用来对各台变的联结关系进行检测，确定有关联的台变以及所联结的相别对应关系；主机和分机的初始界面
云南台区识别仪一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过“↑”、“↓”键上下翻页查看（如图20~22所示）。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“3、脉冲测试”，单击“确定”键，进入脉冲测试界面（如图23所示）。也可在主菜单下，直接单击“3”键，进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的表户及相别信息。
