【变压器容量特性测试仪】手持直流电阻测试仪来图定制量大从优的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:云南【变压器容量特性测试仪】手持直流电阻测试仪来图定制量大从优的图文介绍
云南变压器容量特性测试仪容量参数设置公共参数为做变压器的容量及特性试验时候必须设定的参数，进行容量测试时对容量测试参数部分进行正确的设置，同样，进行特性测试时对特性参数部分进行正确的设置。公共参数部分的各个参数说明：变压器类型：指变压器的不同类型。根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。变压器类型包含了以下，点击中间即可打开选择：?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，只有明确变压器的联结组别才可准确判断出被测变压器的型式。?额定高压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?额定低压：低压侧的额定电压，单位KV；?阻抗电压：当测试非标变压器时，必须输入此项参数，才可正确测出实际容量及特性参数。阻抗电压的取值范围2.0％~20.0％。注意：当测试国标配电变压器时，阻抗电压参数框前面如果有图标，阻抗电压有效，设置的阻抗电压参与变压器容量计算，如果图标为，阻抗电压无效，设置的阻抗电压不参与变压器容量计算。?当前温度及温标：输入当前被测变压器的本体温度，用于对测试结果做温度校正。因容量判断主要依据是变压器的短路试验的数据（阻抗电压和短路损耗），根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，在查表得到被试变压器的实际容量；变压器短路试验（测量短路损耗）时将测试功率测试结果校正到温标（短路试验的额定条件为温标），不做此项校正时输入温标即可（校正公式为：P＝K×PK ，其中K代表电阻温度系数，其算法为K＝(235＋温标)/(235＋t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进行自动校正，公式如下：式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器的额定容量。测试结果是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为“温标”设定值时进行，所以额定条件的数据都是在“温标”时的标准数值，为了准确判断容量，必须将测试结果校正，因此当前温度的准确直接影响容量的判断结果。当前温度的取值范围：-35℃~75℃。

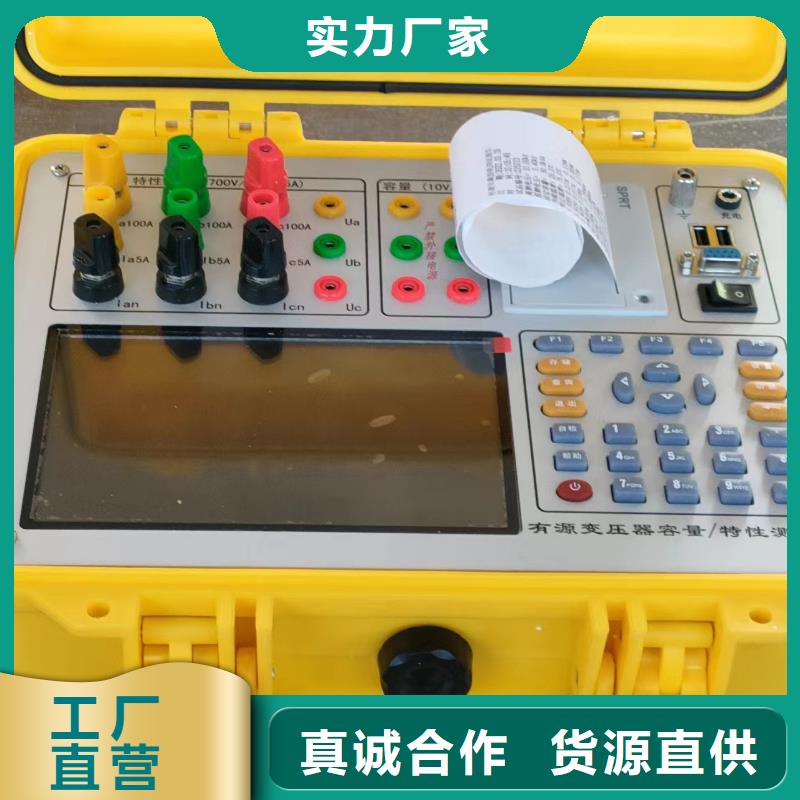

云南变压器容量特性测试仪第五章 工作原理及使用方法以下将分为二部分来介绍：有源变压器容量、负载损耗测量部分和无源变压器损耗测量部分。5.1 有源变压器容量、负载损耗测量部分1．基本概念有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值；从而检查出被试变压器铭牌容量是否真实。2．测试方法容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。图5-1 容量测试接线图接好线后，按下列操作步骤进行设置：?设定当前温度，通过外部按键F2移动光标到‘当前温度’选项，用外部按键F3、F4调节温度数值，要求尽量准确，以温度计的示值为准。?设置高压侧额定电压，通过外部按键F2移动光标到‘额定高压’选项，用外部按键F3、F4调节额定高压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV?设置分接档位，通过外部按键F2移动光标到‘分接档位’选项，用外部按键F3、F4调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。?设置阻抗电压，通过外部按键F2移动光标到‘阻抗电压’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的数值相同。?设置联结组别，通过外部按键F2移动光标到‘联结组别’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的联结组别相同。?开始测试，进入到‘容量测试’子菜单，点击‘开始测试’选项，或者按‘确定’键即可开始测试。?测试完毕，选择‘F1’键可将结果保存到内部存储器中，如不需保存，则不选此项。按‘F2’可将测试结果打印出来。有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是参数设置界面中 ‘特性参数设置’，一定要正确设置。
天正华意电气设备(云南省分公司)集【微机继电保护测试仪】设计、生产、销售于一体的公司，不断的采用新的科技成果，开发出具有新理念的【微机继电保护测试仪】用品，并以完善的管理、先进的生产设备保证了【微机继电保护测试仪】产品的优良品质，多年来与全国600多家企业建立了长期的合作关系。
云南变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。
