想知道一次通流加压模拟带负荷向量试验装置交流标准源相标准功率源源头厂家来图定制产品有多棒？看视频就够了，它比千言万语都更有说服力！
以下是:山东东营一次通流加压模拟带负荷向量试验装置交流标准源相标准功率源源头厂家来图定制的图文介绍
1.先进生产设备、检测设施，保证所供应 微机继电保护测试仪的质量。 2.心贴心的服务，解决客户难题，实现一站式采购。 3.良好的 微机继电保护测试仪原产地优势，以及便利的交通，让我们能够有效快捷的满足 微机继电保护测试仪客户要求。 天正华意电气设备(东营市分公司)立信于心的经营理念，本着做商先做人的态度，全心全意为客户服务努力做到质量更好，效率更高，服务优良。我们一定能够成为您生意场上辉煌腾飞的助力，实现共同发展.
山东东营一次通流加压模拟带负荷向量试验装置通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。（1）试验电流估算根据变压器额定空载电流0.1%，考虑高压、中压母线电容量和PT电容量、10kVPT、接地变低压空载等，预估变压器低压侧励磁电流约在0.500A左右。（2） 试验准备检查全站刀闸、断路器均在分闸位置，合上220kV、110kV、10kV母联开关将各侧母线PT接入，通过对#1主变低压侧励磁，在高压侧、中压侧、接地变低压侧感应出电压，进行一次电压并列相别对应关系检验，对PT开口三角电压检验时需任一切断三相输入电源一相即可完成。加压路径见图1图1（3）技术措施1）将#1主变低压侧001开关合上、0192、1#母线PT 01P-1手车摇至工作位置；将010、0101分段Ⅰ手车、023、#2A母线PT 02AP-1手车摇至工作位置；将0021、0022、2B#母线PT 02BP-1手车摇至工作位置。可以直接测量10kV#1母线、#2A母线、#2B母线PT保护、计量、开口三角电压及各个间隔的采样，#1、#2接地变低压侧电压高压侧电压相位。2）将#1主变110kV侧主变开关101-3、101、101-1、11P-1#1母线PT刀闸合上；再将110kV母联开关100-1、100、100-2、12P-2#2母线PT刀闸合上。可以直接测量110kV#1母线#2母线PT保护、计量、开口三角电压。3）将#1主变220kV侧主变开关201-3、201、201-1、21P-1#1母线刀闸；合200-1、200、200-2、22P-1#2母线PT刀闸。可以直接测220kV#1、#2母线PT保护、计量、开口三角电压。备注：为节约后续试验准备工作，缩短测试时间，通压测试结束后即可安排进行PT与母线断开工作，临时拆除220kV#1母线PT 21P-1-D1、110kV#1母线PT 11P-1-D1方便线路方向保护检查时接入一次高电压（10kV）。 负荷继电保护向量检测装置2 三相通流加压模拟带负荷向量试验装置 三相模拟带负荷向量试验装置 三相一次通流加压模拟带负荷继电保护检测装置 无线相位测试仪2 全智能无线高压检验电测试仪 三相一次通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 电力系统同步相量测量系统试验装置

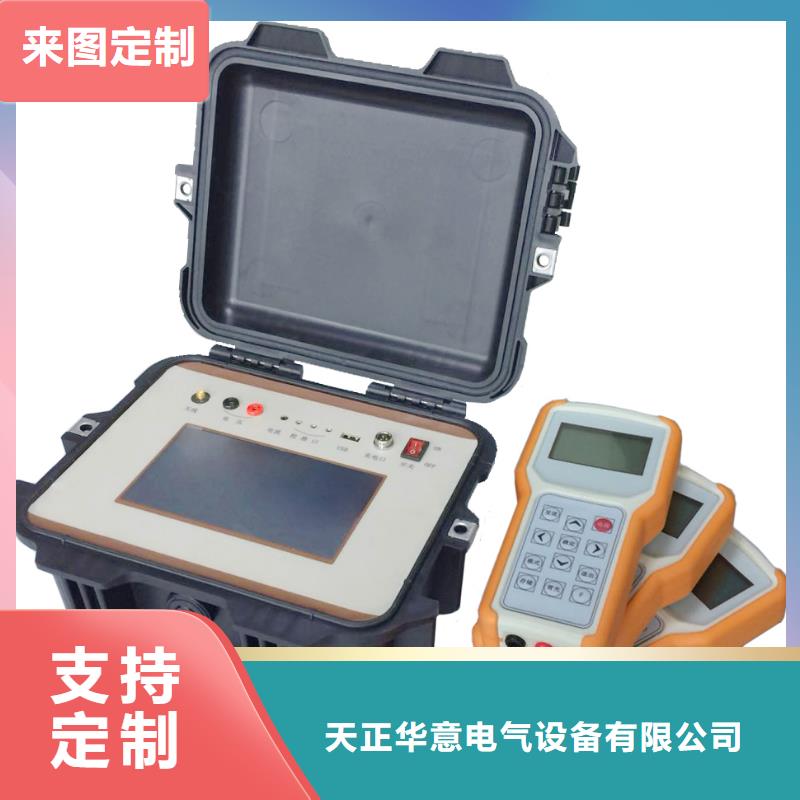

山东东营一次通流加压模拟带负荷向量试验装置主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3%读数+0.2%量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5%读数+0.5%量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270*180*200 4kg； 分机：200*100*35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）% RH 全智能无线高压验电测试仪 通流加压模拟负荷继电保护向量检测装置 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 变电站投运前继电保护向量检查装置 继电保护相位测试装置 模拟一次负荷法继电保护相位检验装置 变电站工程通流加压模拟带负荷试验装置 通流加压模拟负荷继电保护向量检测装置
山东东营一次通流加压模拟带负荷向量试验装置本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《 电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地,装置急停按钮功能有效、可靠。4.4 测试前所有电流互感器二次回路应不开路、接地可靠、正确；所有电压互感器二次回路应不短路、接地可靠、正确。4.5 测试前应确保试验接线正确、规范，正确使用绝缘工器具。4.6 测试期间，禁止试验设备电流输出回路开路、电压输出回路短路，禁止触摸试验设备输出端子及接线。4.7 接、拆试验线前，应对试验装置及被试验设备进行放电。 模拟一次负荷法继电保护相位检验装置 模拟带负荷继电保护向量检测装置 高压核相电流相位表 变电站投运前继电保护回路向量检查 母差保护线路保护 变压器差动保护装置 钩式验电器 模拟带负荷测试装置
