简约而不简单，我们的互感器综合测试仪智能变电站光数字测试仪品质值得信赖产品视频将用直观的方式展示产品的核心价值。
以下是:山东东营互感器综合测试仪智能变电站光数字测试仪品质值得信赖的图文介绍
天正华意电气设备(东营市分公司)发展秉承，节能，环保，之理念，对 微机继电保护测试仪产品技术精益求精。以满足客户需求为宗旨，视 微机继电保护测试仪产品质量为企业的生命。从每一道工序开始，到每一个 微机继电保护测试仪产品出厂，我们都全程贯彻质量跟踪体系，并对每一个用户建立完善的客户支持方案。

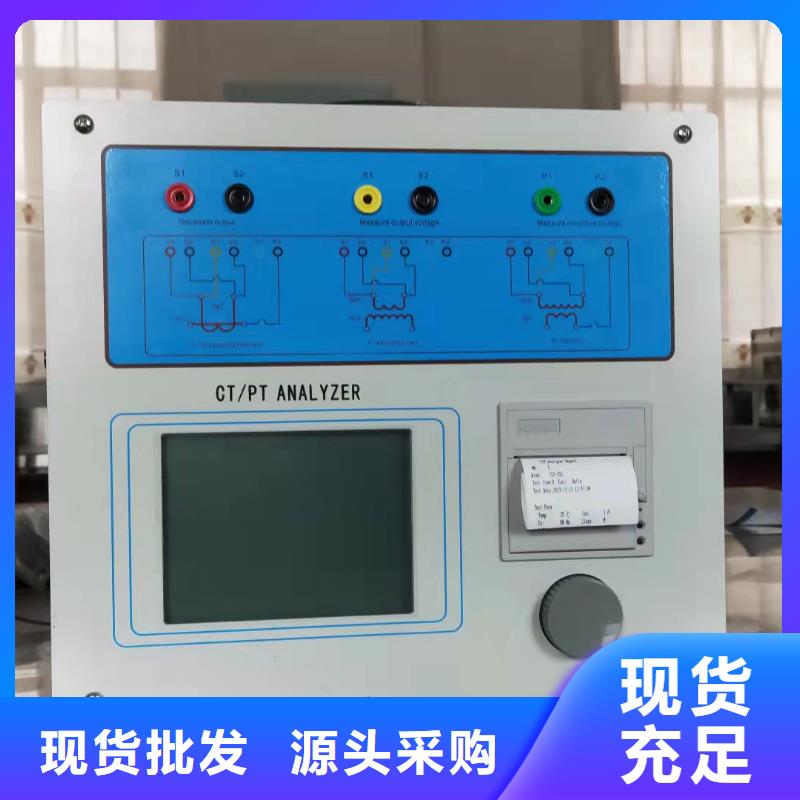

山东东营互感器综合测试仪 试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图10，PT励磁特性参数设置界面3）、PT（励磁）测试结果操作说明，请参考CT测试结果说明9.2、PT变比极性试验 1）参数设置：测试界面见图11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图11，PT变比极性测试界面 9.4、PT交流耐压试验1）、参数设置： 在PT测试主界面中，选择进入“交流耐压”试验界面（如图12），设置好设定电压值：0～3000V。2）、实验：被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图12，PT交流耐压测试界面 十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图13），根据需要选择“励磁”、“变比极性”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图13 数据查询界面

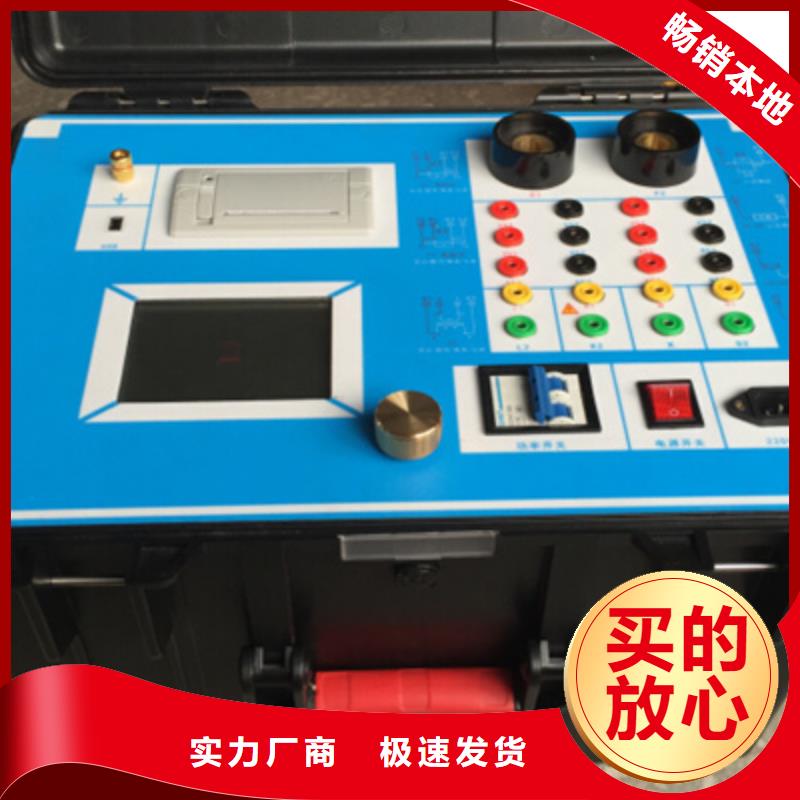

山东东营互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

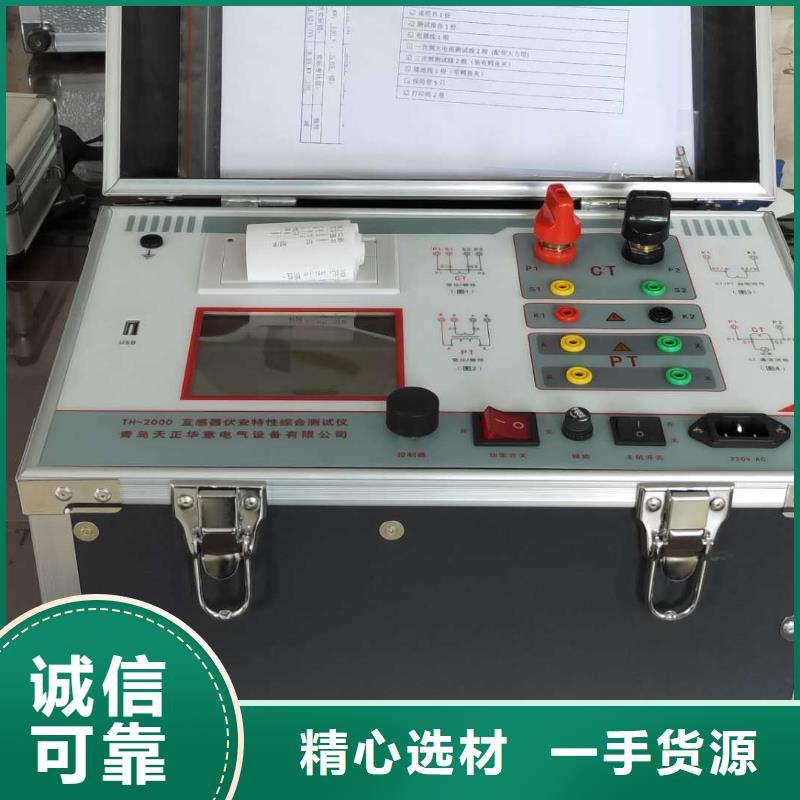

山东东营互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm
