为了让您更地了解我们的直流系统接地故障定位仪变压器容量特性测试仪现货实拍，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:山东东营直流系统接地故障定位仪变压器容量特性测试仪现货实拍的图文介绍

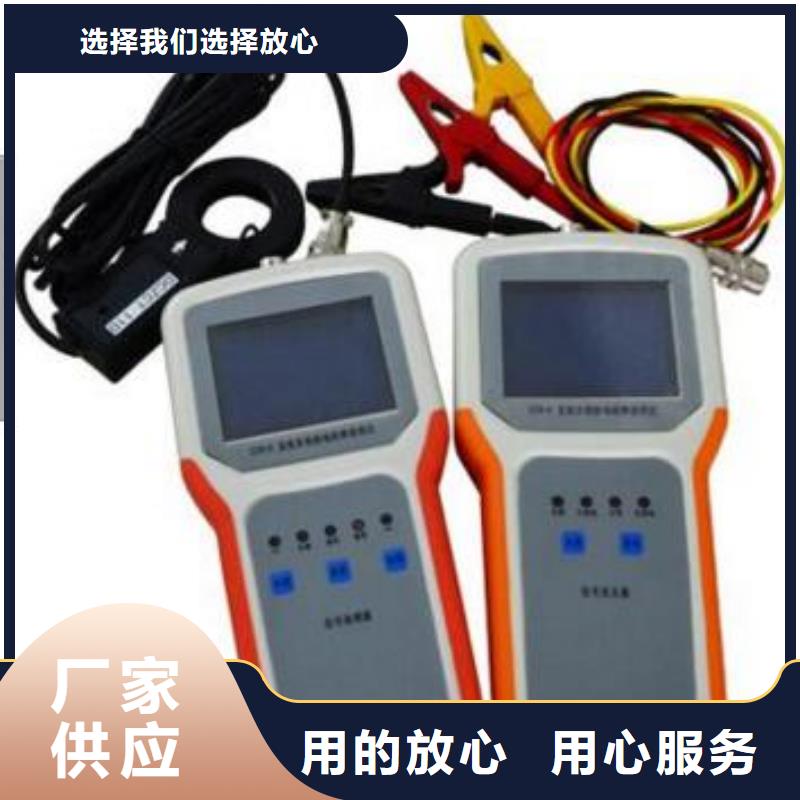

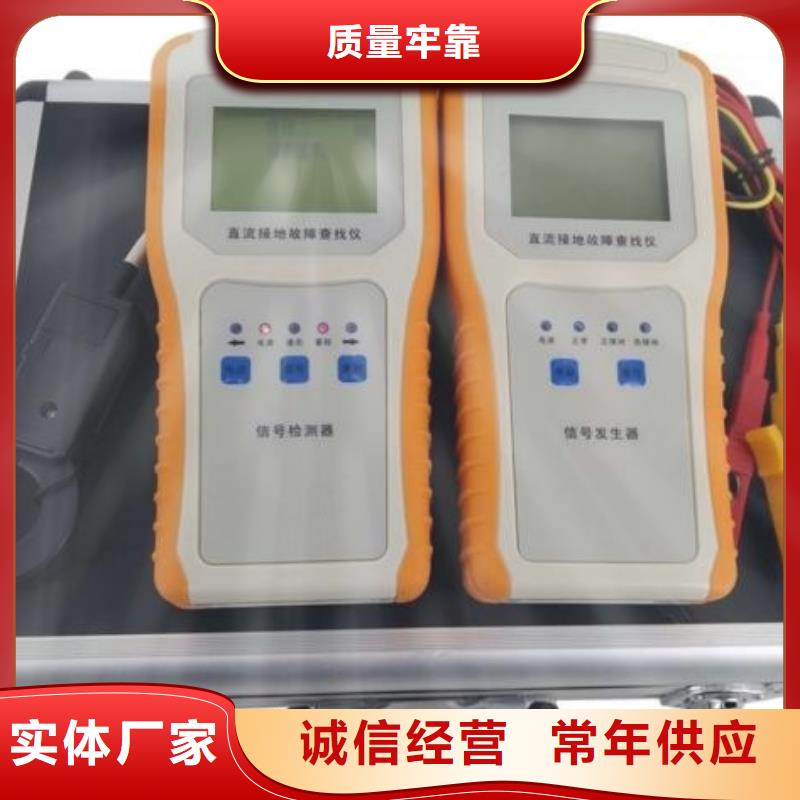

山东东营直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2 信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。
天正华意电气设备(东营市分公司)从事 微机继电保护测试仪十年有余，产品优质好价，赢得大量客户长期信赖。公司始终坚持“以科技求进步、以质量求生存、以管理求效益、以诚信求市场”的经营宗旨。不仅严控产品质量和售前售后服务，同时也加强自身科技研发，为客户提供更专业的服务。持续为客户需求努力创新，实现客户发展价值z u i大化。
山东东营直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能

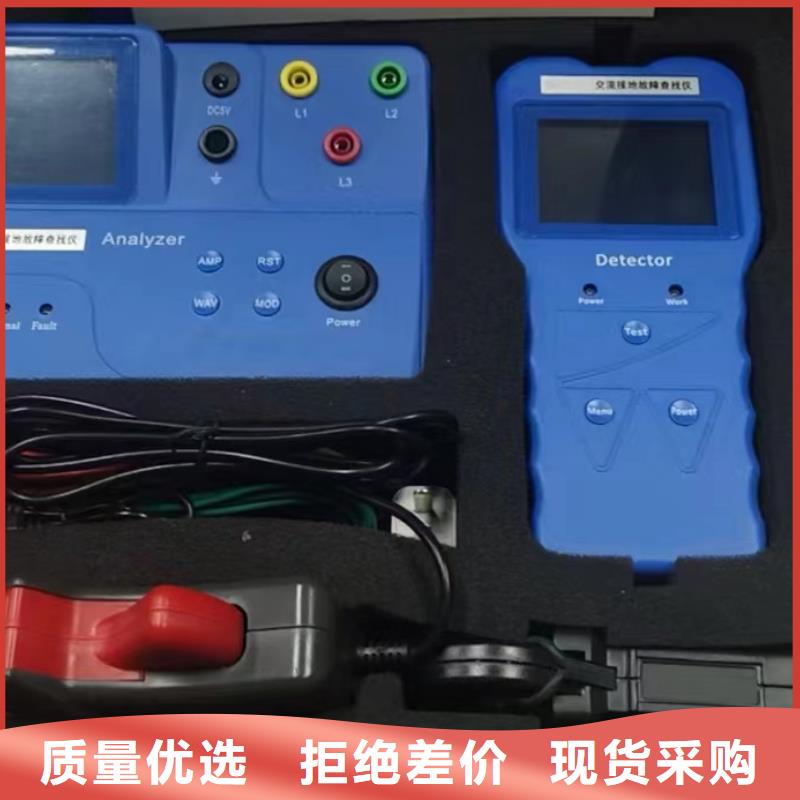

山东东营直流系统接地故障定位仪 设备特点（1）高可靠性的设计装置采用进口32位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用TFT液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（4）智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”可判断环网故障类别；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有环网或绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类环网及绝缘故障情况。“分析仪”具备“调幅”、“波形”、“模式”多种组合工作模式选择功能，可适应各种复杂的应用环境。

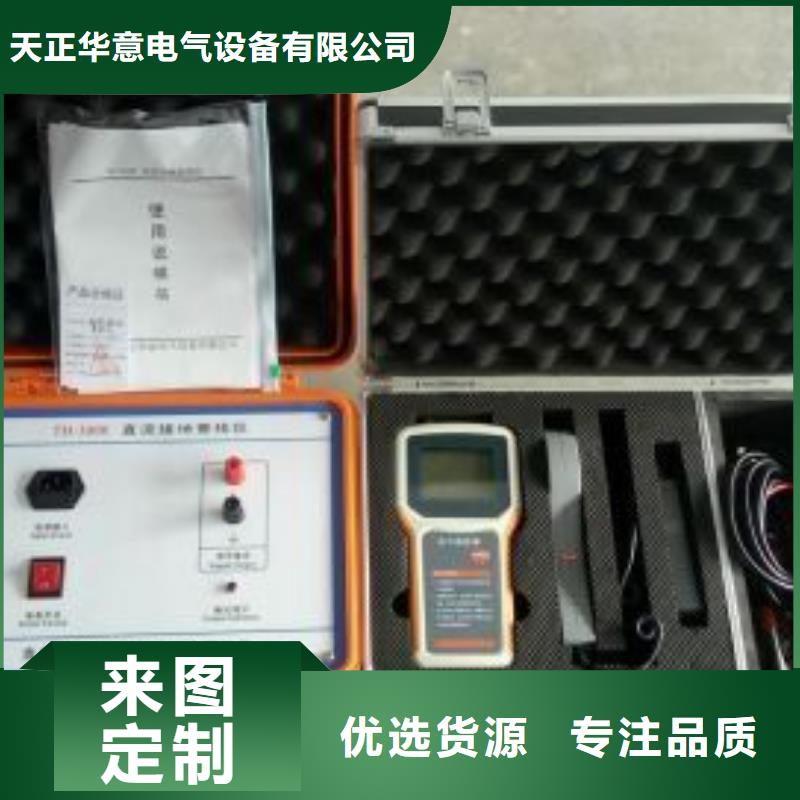

山东东营直流系统接地故障定位仪本仪器只需打开电源开关就可直接使用，无需别的按键操作。2、可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理TH-3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。
