想要更直观地感受异频线路参数测试仪灭磁过电压测试装置厂家型号齐全产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:异频线路参数测试仪灭磁过电压测试装置厂家型号齐全的图文介绍
异频线路参数测试仪它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。
异频线路参数测试仪面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、接地接线柱9、输入电源开关10、电源输入插座（AC220）11、打印机3.1、紧急停止按键安装位置：如图3—1—。功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；
异频线路参数测试仪如果认为频率的精细度不够，应进入缩放功能状态进行X轴方向的放大和压缩后，再回到分析功能中分析。在缩放功能状态下，每按一次“左移”键，图形曲线会在原频率点压缩一倍。按一次“右移”键，图形曲线会在原频率点扩展一倍，直到小精细度。在采样功能状态下，按“右移”键致屏幕显示“采样”标识闪烁时，再次按下“右移”键两秒左右仪器进入采样测量，进入测量后，所有操作键均失效，直至采样完成。并将上次所测量后保存的数据刷新。 在采样功能状态下，按“左移”键可选择所测量线路的电压等级。选择线路的电压等级依次为35KV、110KV、220KV、330KV和500KV，每按一下“左移”键 将会在上述电压等级中增跳一次，多次按下会反复变换。六、使用方法本仪器不允许在被测线路带电的情况下测量。测量时，仪器的“输出”端子，用引线连接故障相架空线路。仪器的“接地”端子接变压器的地线。若架空线路发生相间短路故障，可一相接仪器“输出”端子，另一相接仪器“接地”端子。检查所有连接线都联接好后，打开电源“开关”。仪器进入主界面后，通过“功能”键选中进入“采样”功能状态。此时按“左移”键可选择所测线路的电压等级。按“右移”键致“采样”标识闪烁，再次按下“右移”键两秒左右仪器进入采样测量。采样测量结束后仪器自动进入分析功能状态。线路开路故障时的驻波比与频率变化的关系见下图:线路短路故障时驻波比与频率的关系见下图:图中f0为驻波点的频率，在“分析”功能状态下通过“左移”键或“右移”键移动标识线，反复在驻波点附近调整，观察显示屏下方A的值（驻波比）变化，找出点。此时显示出的距离L为故障距离，f为驻波点的频率，A为驻波比。为了便于找出驻波点的小A值，可选中缩放状态，通过“左移”键或“右移”键放大或压缩曲线，以便取得精细度。调整好精细度后进入分析状态进行分析。采样测量结束后仪器自动判断线路故障性质（短路或开路）。若自动判断有误可通过“短路/开路”键改变故障判断性质（距离L将改变）。

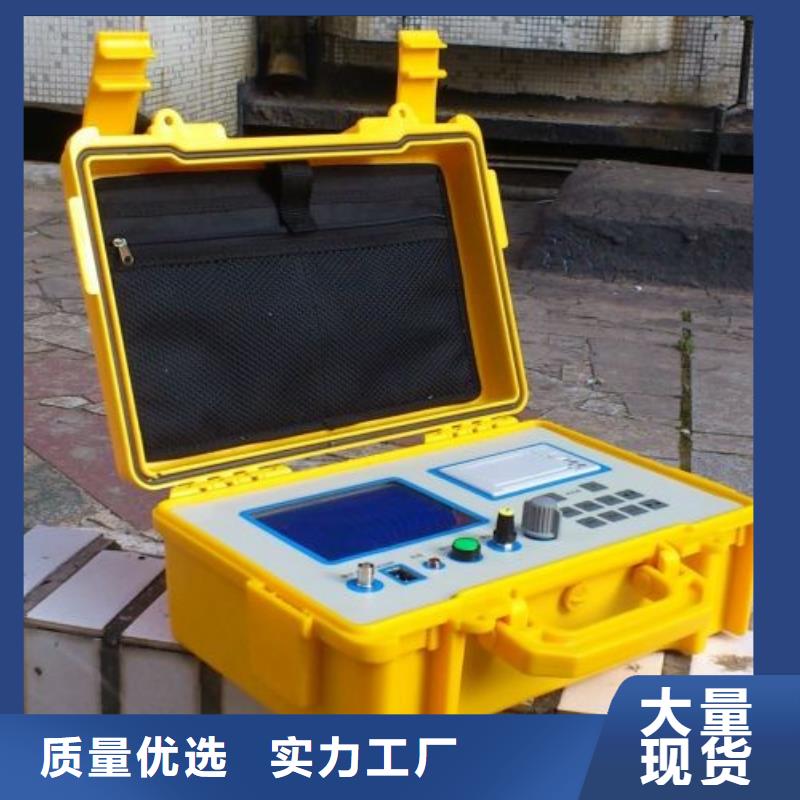

异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?
天正华意电气设备有限公司(西藏分公司)凭借着的技术，严格的质量监控。热诚的售后服务同国内外许多企业建立的长期稳固的业务关系。部分 微机继电保护测试仪产品还销往美、欧、非及东南亚各国。 微机继电保护测试仪产品质量及企业信誉深受广大客户好评。
为了更好的服务客户，不懈的探索求精。引进学习的理念与技术，培养高素质的技术人员。在实践中积累了丰富的实用经验，可以满足不同客户的定制需求。
天正华意电气设备有限公司(西藏分公司)为您提供质优价实的 微机继电保护测试仪产品，真诚负责的服务是我们的心愿。让我们携手共进，共同分享成功的快乐。
异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。
