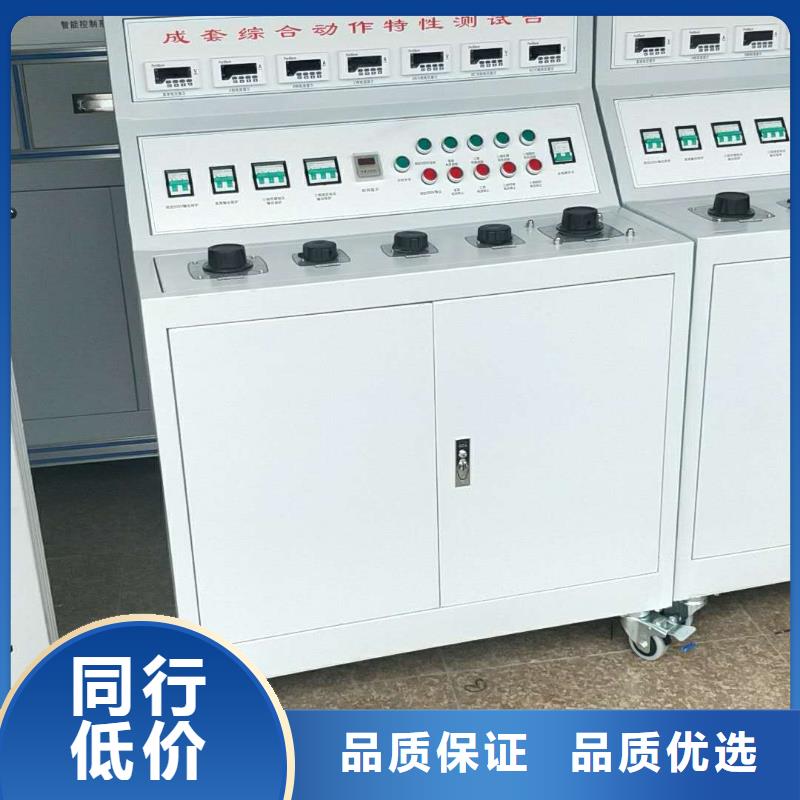

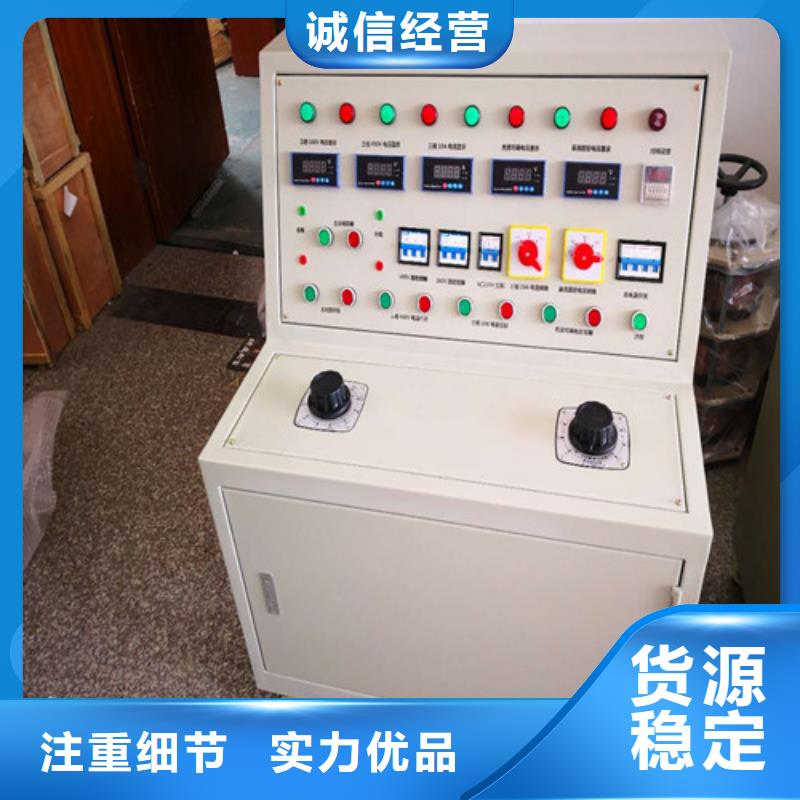

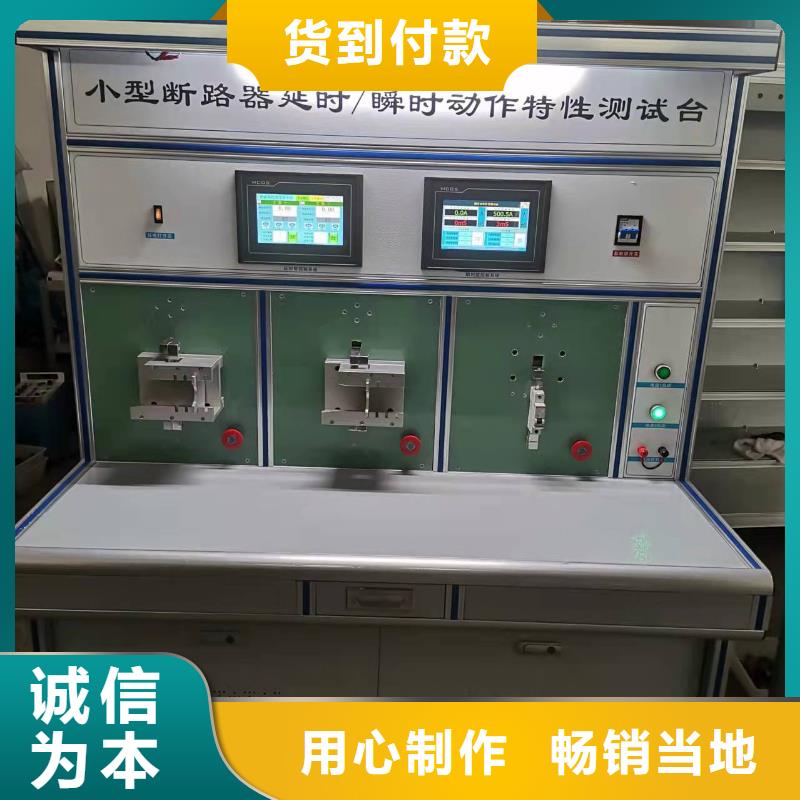

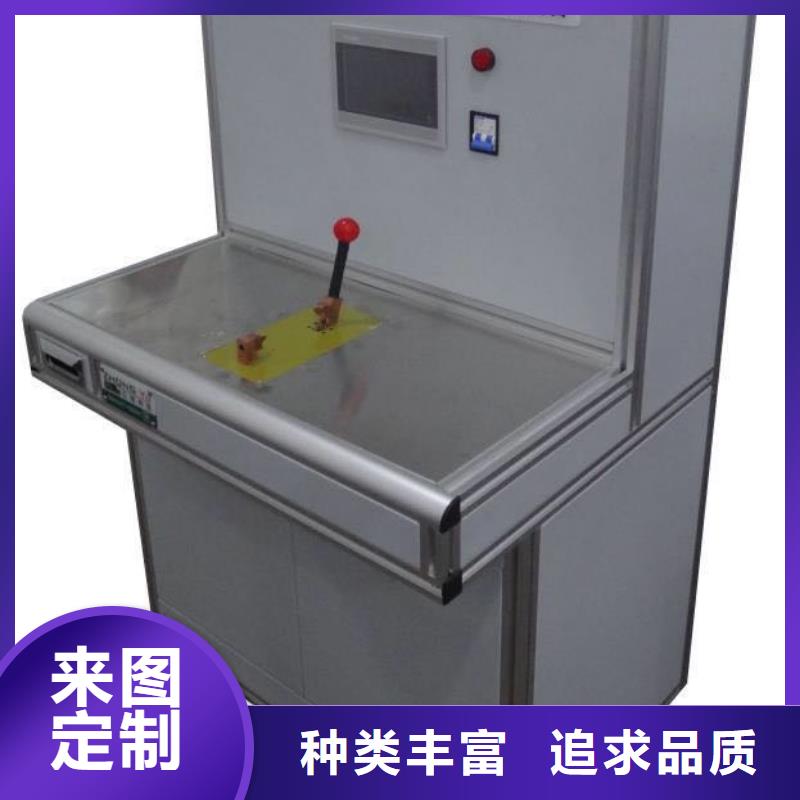

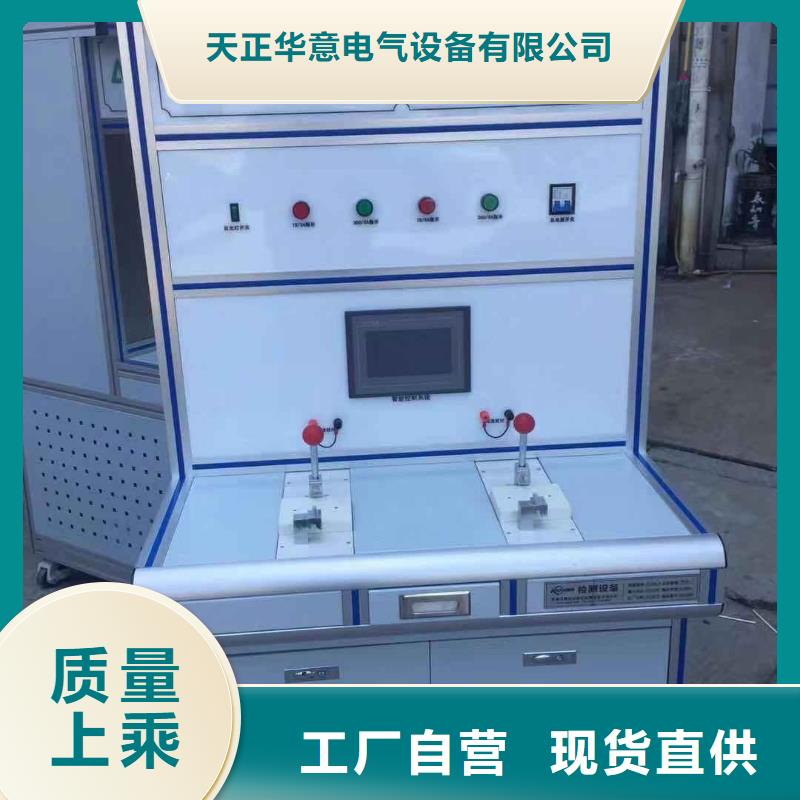

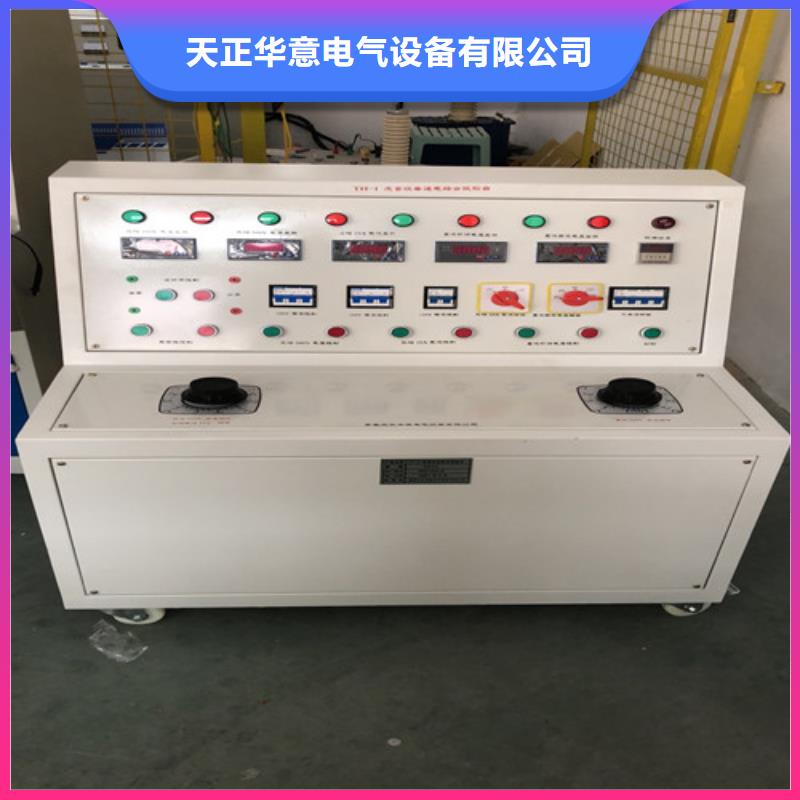

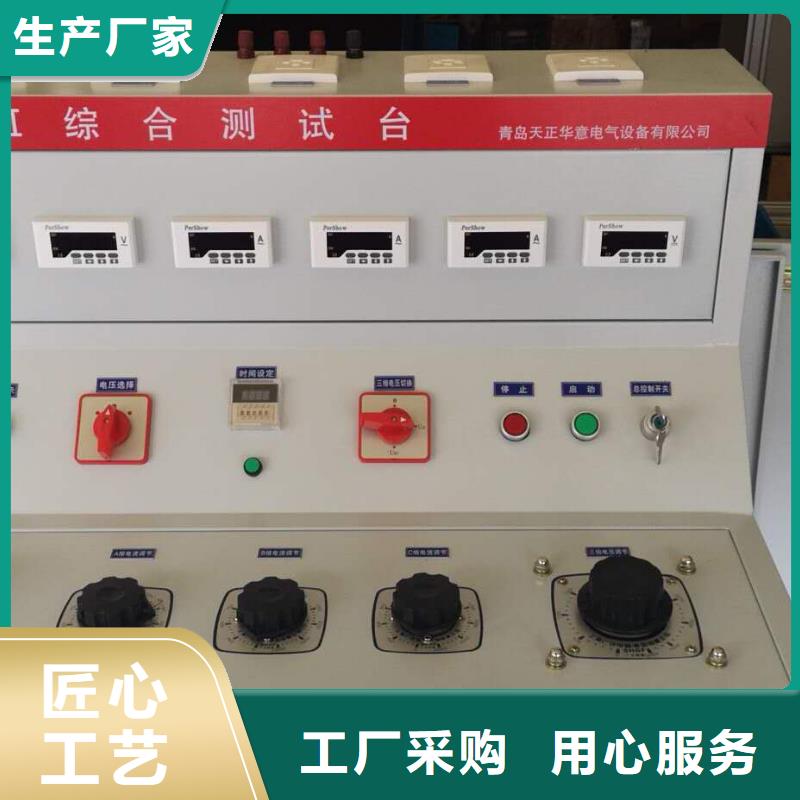

高低压开关柜通电试验台直流开关安秒特性测试仪一、概述 目前变电站的直流馈电网络多采用树状结构,从蓄电池到站内用电设备,一般经过三级配电,每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配,在直流系统运行过程中,当下级用电设备出现短路故障时,经常引起上一级直流断路器的越级跳闸,从而引起其它馈电线路的断电事故,进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患,电网公司对于新装和运行中的直流保护电器,规定了必须进行安秒特性测试,保证性能与设计相符,以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品,其熔断体或定值应按有关规定分级配置和整定,并定期进行核对,防止因其不正确动作而扩大事故”;《直流电源系统技术监督规定》第二十七条中规定:“…自动空气断路器使用前应进行特性和动作电流抽查。…”;《直流电源系统事故措施》第十一条中规定:“…使用前宜进行安秒特性和动作电流抽检…”。
高低压开关柜通电试验台漏电开关测试仪又称为 RCD(residual urrent protective device)检测仪,剩 余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护 器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护 器的漏电动作电流、漏电不动作电流以及漏电动作时间。国内外多年的运行经验 表明,漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择,关系到用 户的用电。因此对漏电开关测试仪的校准至关重要。TH-300 是专门为漏电开关测试仪提供校准的装置。利用该校准装置可 对漏电开关测试仪的主要测量功能进行校准,准确地评估漏电开关测试仪的 计量性能。TH-300 完全满足《JJF1283-2011 剩余电流动作保护器动作特性检测仪 校准规范》的计量要求。2 工作原理TH-300 漏电开关测试仪校准装置,采用模拟剩余电流动作保护装置产生预定 的动作,同时对相应的时间进行准确地测量,给出跳闸电流和跳闸时间供校准用, 其原理框图如图 1 所示。图 1 校准装置原理框图2.1 剩余动作电流的校准原理剩余动作电流:制造厂对剩余电流动作保护装置规定的剩余动作电流,在该 电流值时,剩余电流保护装置应在规定的条件下动作。通过
高低压开关柜通电试验台TH-300 施加电源线电压到 RCD 的 L 和 N 端子上。在按被测试装置上的 Star(t 开始)时,被测试装置的内部负载被连接到校准装置的连接器上。当测得的电流 达到标称跳闸电流和电流系数乘积所规定的值时,计时器被触发。当计时器内 的时间与所选择的跳闸时间相符时,断开输出连接器并显示所测得的值。5.4 自动跳脱电流(AUTO RAMP)的校准漏电开关测试仪的自动跳脱电流(AUTO RAMP)在校准装置的动作电流测 试模式中进行校准:1.将被校漏电开关测试仪选到自动跳脱电流(AUTO RAMP)测试模式,并 设置其动作电流值。2. 按校准装置 功能键,切换到动作电流测试模式。3. 设置动作电流。设置校准装置动作电流与被校漏电开关测试仪动作电流值 相等。(实际使用过程中,由于被校准漏电开关测试仪的动作电流值误差较大, 因此,可以将校准装置的动作电流值设置的稍微小一些,在 80%I△n~I△n 之间。 如:被校漏电开关测试仪是 30mA,那么校准装置可以设置为 24mA ~30mA 中任意一个稍微小一些的电流值)。设置动作电流值,按 -“数字键”- , 若需更改设置则按 。4.设置电流因子。根据 JJF1283-2011 的要求,需对漏电开关测试仪的自动跳 脱电流(AUTO RAMP)每档的 0.5 倍动作电流值和 1 倍动作电流值分别进行校 准,故可分别设置校准装置的电流因子为 1:(0.5*I)和 2:(1*I),各测量一次。按 -“数字键”- 。5.设置分断时间。由于对漏电开关测试仪的自动跳脱电流(AUTO RAMP) 分断时间没有校准要求,故分断时间可任意设置为一个在 20ms~90%T 之间的值,一般设为 50ms 左右。
