我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让【异频线路参数测试仪】微机继电保护测试仪产品细节参数自己向您展示它的卓越品质和出色性能。
以下是:河北【异频线路参数测试仪】微机继电保护测试仪产品细节参数的图文介绍

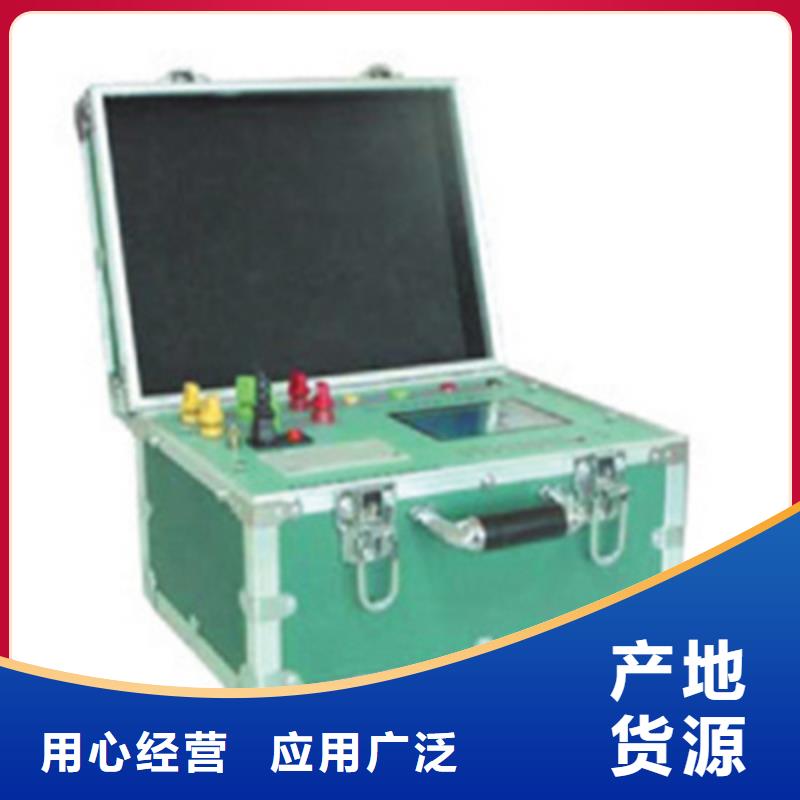

河北异频线路参数测试仪界面介绍仪器开机后会自动显示如下图型界面，其中曲线部分为上一次采样得到的数据波形。主要操作功能为分析、采样和缩放功能。分析功能主要是通过控制“左移”和“右移”键改变标识线的位置，寻找波谷发生的频率点。显示屏幕下方的L表示故障距离，会随着标识线位置的变化而给出对应距离数据。A表示驻波点的幅值，f为当前标识线所标定的频率点的频率值。采样是进行驻波点测量的过程。缩放是结合分析对所测的曲线在频率轴（x轴）方向进行曲线的压缩与放大（精细度的改变）。开路或短路提示为测量采样后，仪器根据数学模型分析得到的线路末端为开路断线或短路接地的故障状态标识，也是进行距离计算的数据。距离标识下方的电压等级标识主要是选择该电压等级下线路的波速用，其选择对应于所测线路电压等级。四﹑主要技术参数1．扫频范围 （100Hz～100kHz） 分段选择2．测量距离 2～100km3．被测线路电压等级 35kV～500kV4．显示LCD 240×128点阵 （黑白）5．显示方式 图形及文字6．输出电压 Vp_p≥8V7．精 度 1％8．内部电池使用时间 2～4小时/每次充电9．充电电流及时间 100～200mA/12小时10．体积 260(宽)×350(长)×190(高)mm11．重量 5Kg五﹑按键操作介绍本仪器除了电源开关外。还有五个简单的操作键，分别为“短路/开路”选择键，“功能”选择键，左移键和右移键在不同的功能状态下左﹑右移键还有其它一些定义。“功能”选择键，是用于选择分析、采样、缩放操作状态，每按一次顺序会改变一次，当前被选中的操作功能状态会反白显示。在分析过程中按下左、右移键，会使标识线左、右移动，当移动到图形的 左、右两端时，如果还有数据，会自动换页。

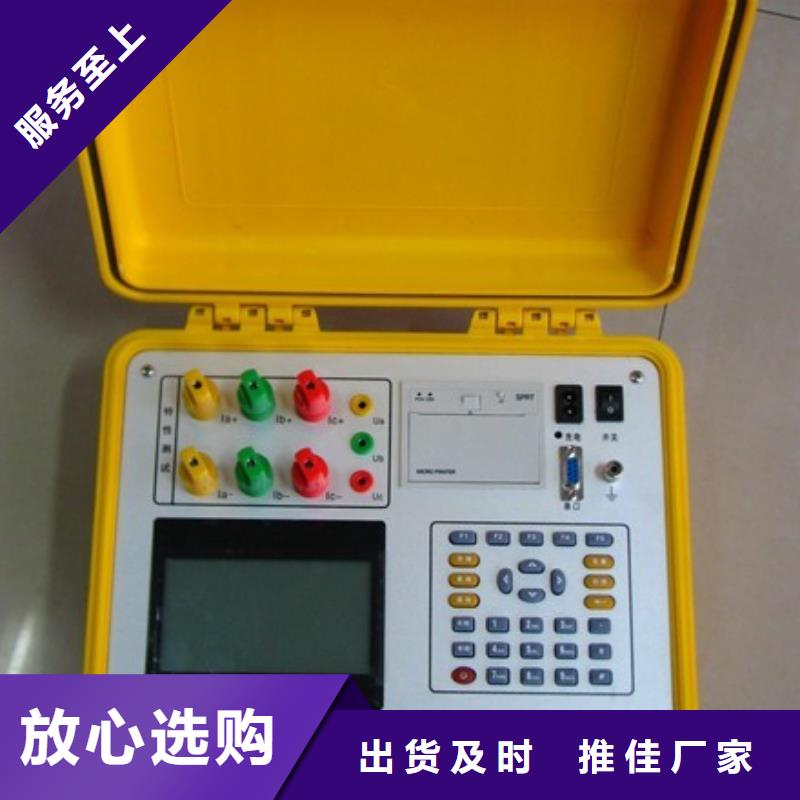

河北异频线路参数测试仪输电线路故障定位仪使 用 说 明一、仪器的用途随着我国电力事业的迅速发展及农村电网改造工程的深入进行，目前农电中大量使用110KV、35KV以及10KV的高压输电线网络。然而，由于铁塔上绝缘瓷瓶的质量问题及雷电等自然灾害，常常使一些输电线路上发生绝缘故障，引发停电事故。通过大量实践及现场分析发现，大多数故障都是由于绝缘瓷瓶被击穿所致。具体表现为送电时瓷瓶有电闪络现象引起跳闸；有的呈性击穿，形成高阻泄漏性接地或低阻短路性接地。当然，有时也会发生断线及相间短路故障现象对于数十公里长的输电线路，沿线有数十至数百个铁塔。发生绝缘故障时要迅速排除故障十分困难。常常要派出大量人力沿线爬杆（铁塔），一组一组地检查各塔上瓷瓶状况，或是用红外热成像仪一个瓷瓶一个瓷瓶地探测。效率非常之低，耗费大量人力及时间，所造成的经济损失有时难以估计。为了在线路发生故障时能快速确定故障发生区段及快速定位，有必要利用高科技手段及一些现成的科技成果来处理这样的停电事故。本定位仪利用雷达测距原理，在线路出现高阻泄漏故障及闪络性故障时能较地根据波形测试出故障点距测试端的距离，其误差不超过一根铁塔。此时如果外加足够高的冲击高压，将会在故障瓷瓶上看到放电火花，并听到“叭、叭”放电声。省去了逐塔检测之苦。对于短路或开路故障，也可从波形直接分析确定故障距离。得出结论也就是在数分钟内。真正作到了排除故障快、准、省。

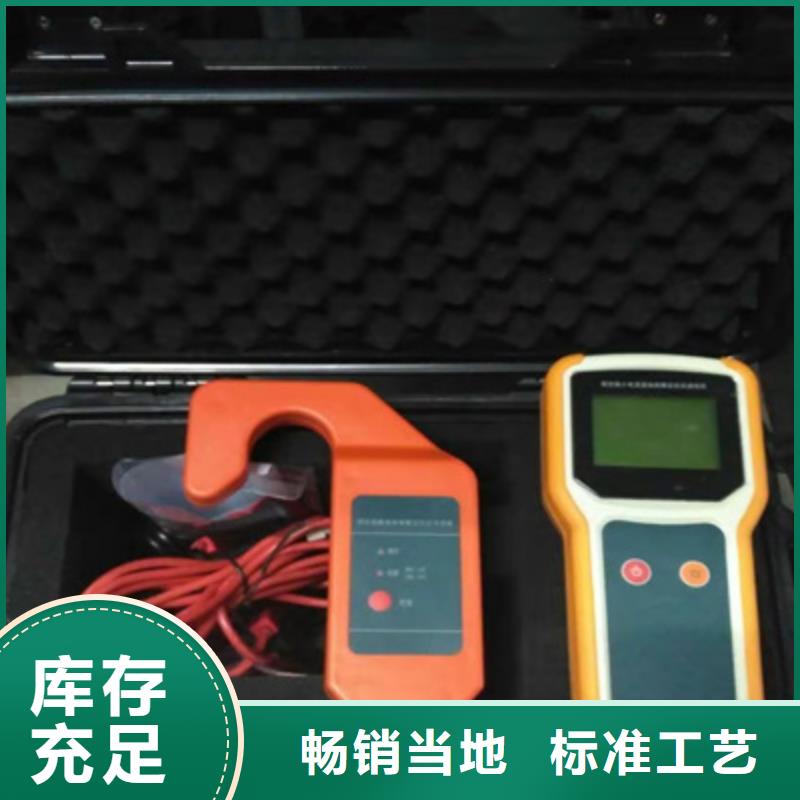

河北异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键,显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。
河北异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示：图5.16按“↑”键或“↓”键选择启动电压或启动电流，用“←”键或“→”键选择要修改的母线号，按“确认”键进入修改状态。此时按方向键修改数值，每按一次数值变化一次，“↑”增1；“↓”减1；“←” 增10；“→”减10。调到所需数值后按“确认”键保存，自动跳到下一项，若不保存，则可按“取消”退出。c)“电压等级”：设值每段母线所属系统的电压等级，电压等级共4个。分为0，1，2，3。 各母线的电压等级出厂设置为0。菜单如图5.17所示：图5.17按“↑”键或“↓”键选择母线，用“←”键或“→”键修改电压等级，按“确认”键保存。d)“接地方式”： 设置每段母线的接地方式，接地方式有两种选择：不接地、消弧接地；其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线，用“←”键或“→”键修改接地方式，按“确认”键保存。e)“母线线路”：设置每段线路所属母线（如图5.17）；代号：表示的是装置出线的线路序号，如图5.17中的“01＃线路”，它对应装置后面端子的第1号出线CT1。母线号：指装置出线所属哪段母线，母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时，表示该出线不属任何母线，即无出线。图5.18按“↑”键或“↓”键选择线路，按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号，修改完毕后按“确认”键保存，并自动退出修改状态。按“取消”退出。f)“线路名称”：可根据需要定义每条线路的名称以方便查询，名称长度多可设为4字符，每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示：图5.19按“↑”键或“↓”键选择修改项，按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字，按“↑”键或“↓”键进行修改，修改完毕后按“确认”键保存，自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改，每设定一位均要按确定保存，否则修改无效。g) “CT变比”：设置每一条线路的CT变比数值；实际变比值为设置值比
天正华意电气设备(河北省分公司)领导秉承做百年企业，树百年品牌的远大理想，确立了“诚信、求实、制高”的企业宗旨，对 微机继电保护测试仪产品进行了长期深入的研究与开发，以先进的技术，为广大客户提供满意的服务。
我们坚信凭借技术优势，丰富的工程经验、以及服务大众的坚定决心，定能在 微机继电保护测试仪专业领域做出了令人瞩目的成绩！
