绝缘油介电强度测试仪蓄电池充放电测试仪专注产品质量与服务视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:河北绝缘油介电强度测试仪蓄电池充放电测试仪专注产品质量与服务的图文介绍
河北绝缘油介电强度测试仪菜单功能6.1 菜单界面功能一览表6.2 设置在主界面按动“”键进入设置主界面。可以进行测试设置(测试流速、测试次数、测试间隔、测试体积、冲洗体积、冲洗时间)、报警设置（各种测试标准下的报警级别）、存储设置（是否打印数据、是否自动存储、仪器内部存储或U盘存储）、时间设置、校准等操作。按动“”键选择对应的设置进入设置界面；按动“”键进入相应的设置选项；按动“”键进入存储数据查看界面；按动“”键返回测试主界面。6.2.1 测试设置 在设置主界面按动“”键到测试设置图标，按动“”键进入测试设置界面。按动“”键，在各个设置选项间进行切换；按动“”键设置选中的数据。流速设置：设定当前通过仪器的检品流速；测试体积：设置检测体积；次数：设置检测次数（当设定值为0，且测试时间间隔不为0时不计测试次数，一直测试，直到达到报警条件才会停止测试）；测试间隔：设定测试与测试之间的等待间隔；冲洗体积与冲洗时间：分别用来设置冲洗体积和冲洗时间，冲洗体积优先级高于冲洗时间，如果两个设置项均被设置，则冲洗体积设定值有效，冲洗时间设置无效。按动“”键保存当前的设置直接返回到设置主界面；按动“”键不保存修改内容直接返回到设置主界面。
河北绝缘油介电强度测试仪绝体积电阻率测定仪适用于DL 421-91标准，本标准适用于测定绝缘油等液体介质的体积电阻率。体积电阻是施加于试液接触的两极之间的直流电压与通过该试液的电流比。人机界面使用液晶汉显，菜单点击式输入指令，自动打印试验结果，测量精度高，稳定可靠。进入网络通讯功能（可选）后，测定结果可直接回馈给化验室计算机，并自动生成汇总报表。二、主要技术指标——电源电压：AC220±10％ 50Hz——测试电压：DC500V ——测试范围：108~1016Ω·cm——控温范围：室温~100℃——控温精度：≤±0.3℃——试验杯数：3个——消耗功率：≤300W——重 复 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用条件——环境温度：0℃~40℃——相对湿度：＜80％四、仪器结构A.加热浴套 B.打印机 C.液晶显示屏 D.键盘五、控制面板仪器面板上有6个薄膜按键，各键分别为：复位键，上移键，下移键，左移键，右移键，确认键。其功能如下：1、复位键：按此键仪器热启动（重新上电为冷启动），内部自检后重新工作。2、上移键：按此键项目光标上移或改动数据增加。3、下移键：按此键项目光标下移或改动数据减少。4、左移键：按此键项目光标左移。5、右移键：按此键项目光标右移。6、确认键：此键存入数据或执行某项操作。仪器面板结构图六、显示屏本仪器采用汉字液晶显示器，主要用于表述仪器工作状态、供操作者选择菜单指令等信息。1、首页：只有在上电开机（冷起动）时显该页主要是本公司的各种信息，同时还显示设定的浴液温度和当前的温度。按复位键转入主菜单页。

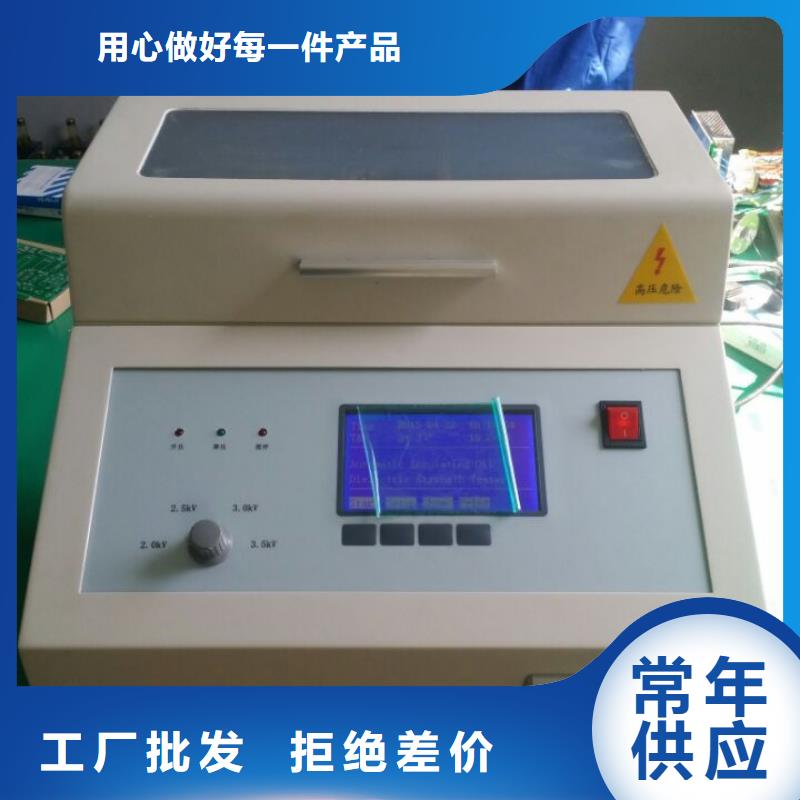

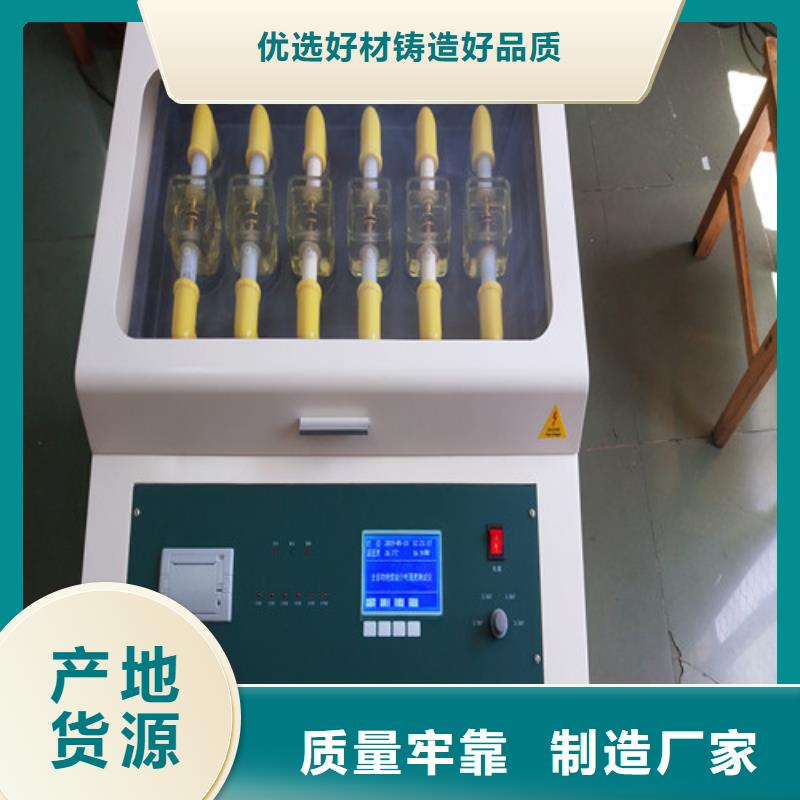

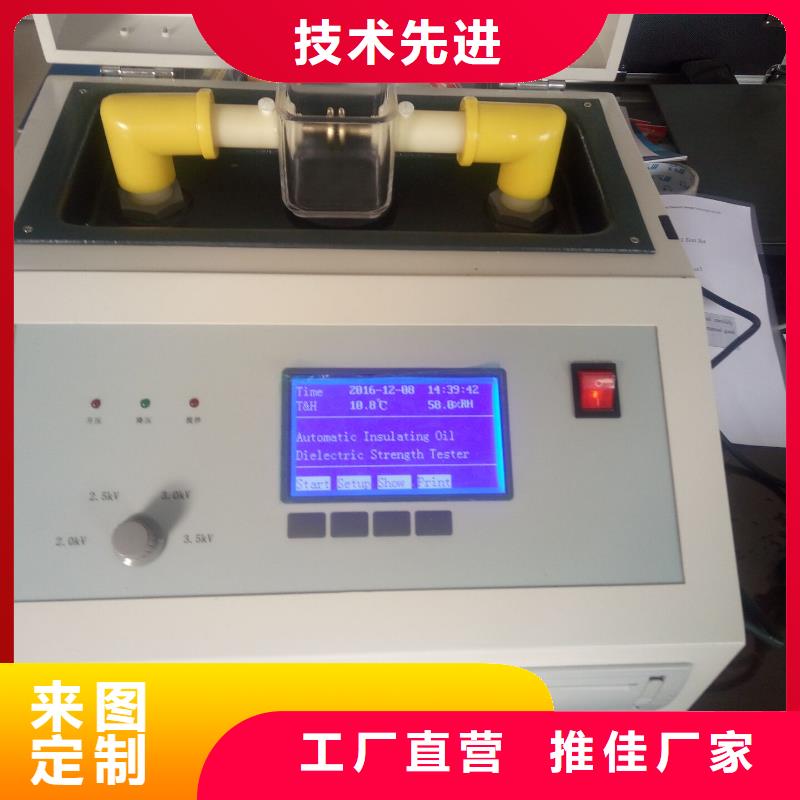

河北绝缘油介电强度测试仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座良好插接AC 220V 50Hz电源线；10. 电源开关控制仪器电源通断；11. 高压标志提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是60 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。
天正华意电气设备(河北省分公司)专注于 微机继电保护测试仪的生产、销售。伴随着行业技术的不断革新与应用发展，公司始终走在行业前端，以市场为导向，为客户创造价值，经过多年发展公司现拥有完善的仓储服务保障体系，可做规格齐全，常备库存，现货直发，现场指导，满足全国客户需求。
河北绝缘油介电强度测试仪仪器按设定温度自动控温，到达设定温度后，仪器自动恒温30分钟后，屏幕显示提示试验人员可以开始试验。在正常情况下，试验人员可在屏幕显示“组，第二组，第三组”后面，按相应的“确认”键即可。仪器试验完成会自动显示并打印测试结果。如仪器工作在“主机通讯”状态下，仪器会自动将测定结果传送给化验室计算机。八、安装打印纸1、安装纸卷与上纸：翻下打印机前盖，捏住固定机头的机头拉板两侧的弹性卡条，将机头拉板拉出约2毫米，接通打印机电源，打印机走纸三行后，进入待命状态，此时指示灯亮。按一下按键，指示灯灭，再按住按键1秒钟以上，打印机开始走纸；或直接按住按键1秒钟以上，打印机开始走纸。将打印纸的前端剪成三角形后，将打印纸退入打印机进纸口，打印纸会被打印机卷进。待打印纸从打印机机头上方出纸口处伸出一段时，按一下按键停止走纸，自动进入指示灯亮的待命状态。稍用力捏住弹性纸轴的两端，可将弹性纸轴上的纸卷安装到纸轴架上。2、检测：将打印机电源关断，按住SEL键后接通打印机电源，打印机进入自检测，打印出自检清单。3、更换色带：打印色带经过一段时期的使用后，打印的字迹会变浅，需要更换色带盒。翻下打印机前盖板，捏住固定机头的机头拉板两侧的弹性卡条，将机头拉板拉至色带盒全部露出，更换色带。九、注意事项1、面板为液晶显示器，不能用硬物磕碰，否则会造成显示器的性损坏。2、仪器试验时会产生高压，上电前必需使仪器可靠接地，接地不良会引起危险或造成数据不稳定。3、“测试”和“正在放电”过程中不允许换插头或关机。4、装油杯和注油样时要十分仔细，保证无污染，确认无误后再开始试验，否则影响测定精度。5、温度微调前，应保证实际温度与显示温度的误差是在控温稳定15分钟后情况下，做出调整。6、如有误操作，可按“复位”键，重新开始操作。7、电源必须做好良好接地。
