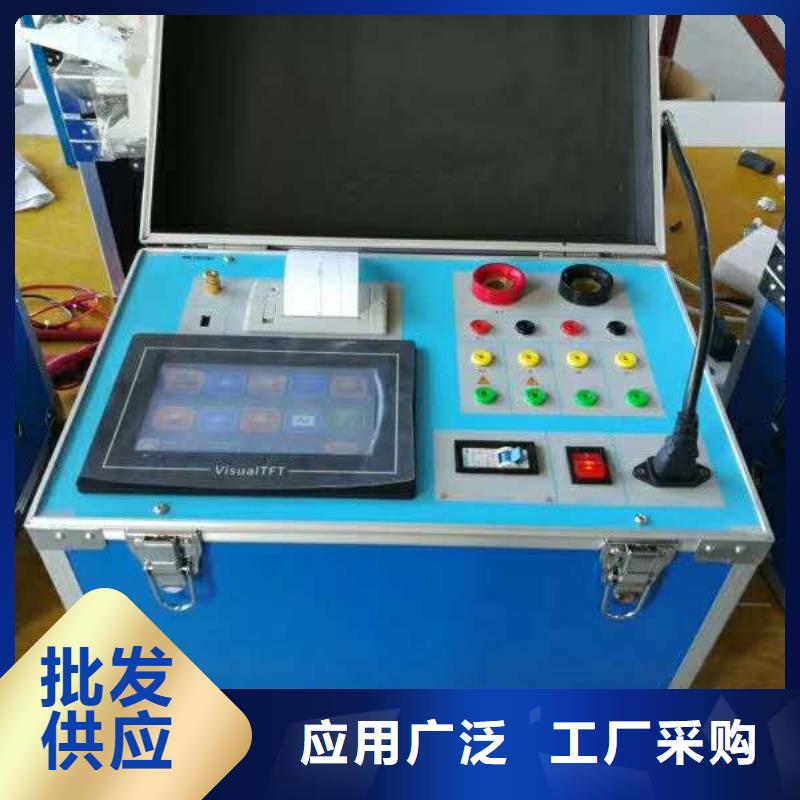

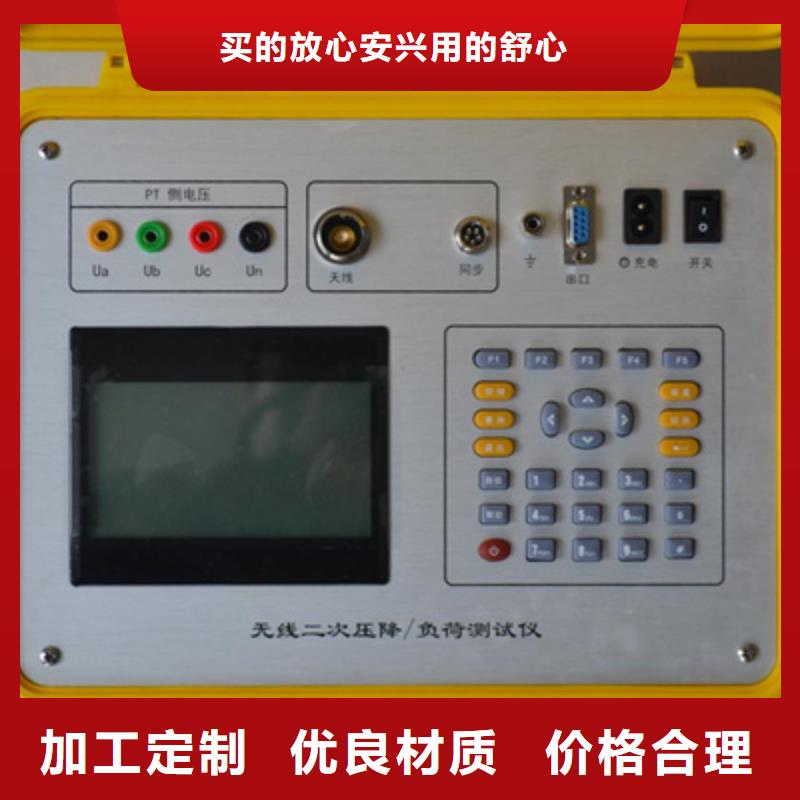

以下是:江苏扬州二次压降负载测试仪-微机继电保护测试仪支持非标定制的图文介绍

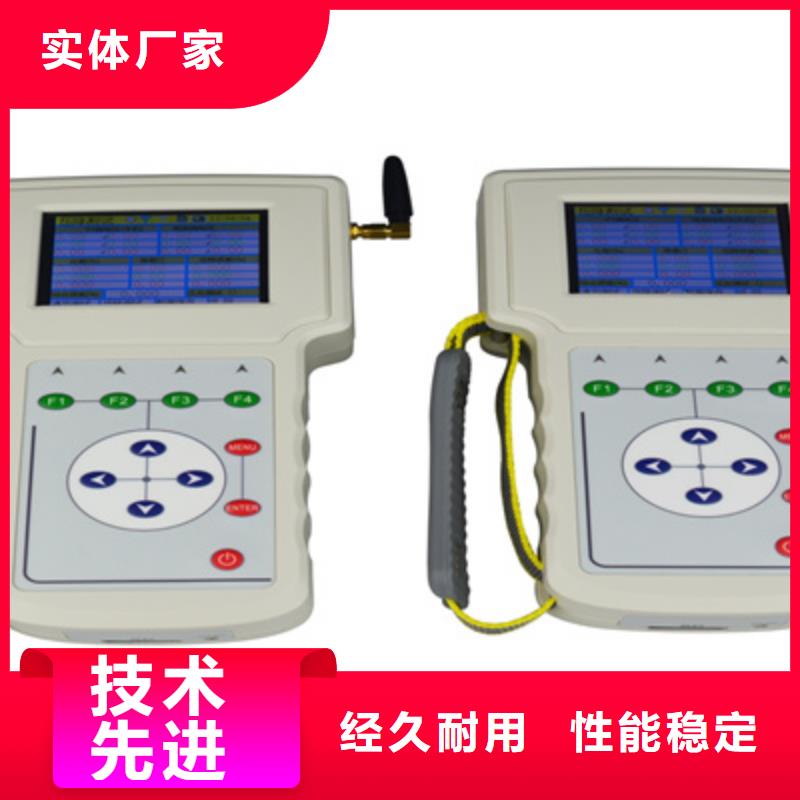

江苏扬州二次压降负载测试仪此屏显示出当前测量的三相电压幅值（Ua、Ub、Uc）、三相电流幅值（Ia、Ib、Ic）、三相电压电流之间的夹角（Φa、Φb、Φc）、三相有功功率数值（Pa、Pb、Pc）、三相无功功率数值（Qa、Qb、Qc）、三相视在功率数值（Sa、Sb、Sc），以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面图六、电表校验屏电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。
江苏扬州二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
江苏扬州二次压降负载测试仪当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；
江苏扬州二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针,零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针,零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针,零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针,零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针,零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UA,UB,UC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。
