为了让您更地了解我们的异频线路参数测试仪,雷电冲击发生器服务始终如一，我们精心制作了产品视频。我们将带您领略产品的非凡之处，让您对它有更深入的了解和认识。
以下是:江苏扬州异频线路参数测试仪,雷电冲击发生器服务始终如一的图文介绍

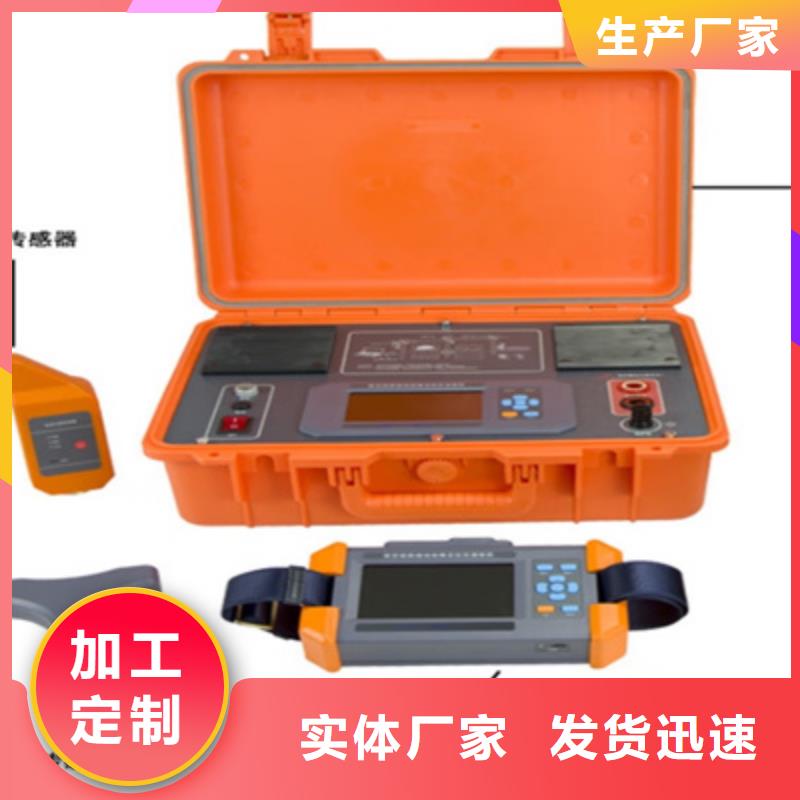

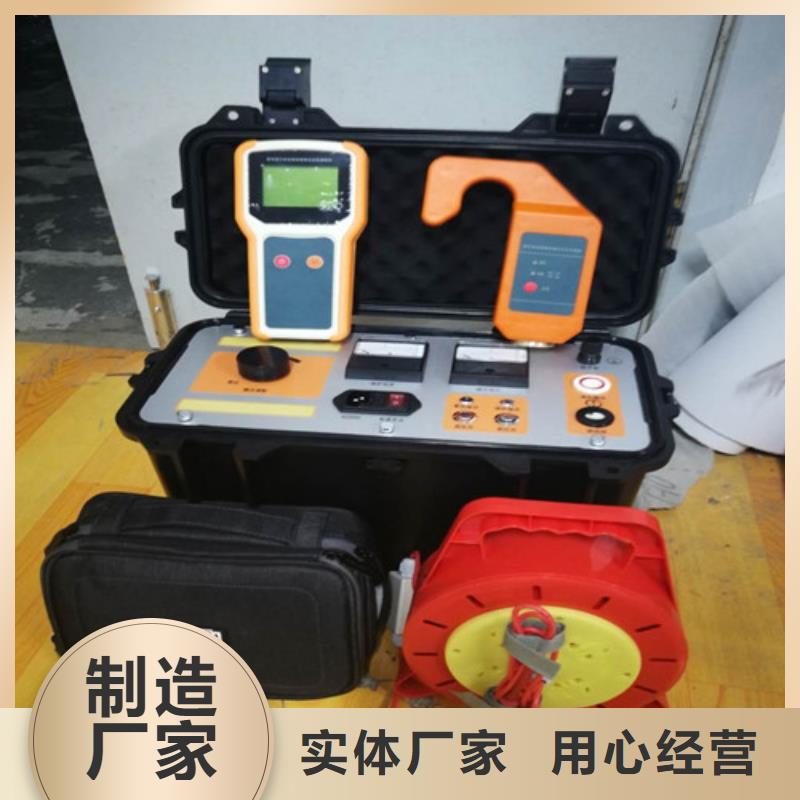

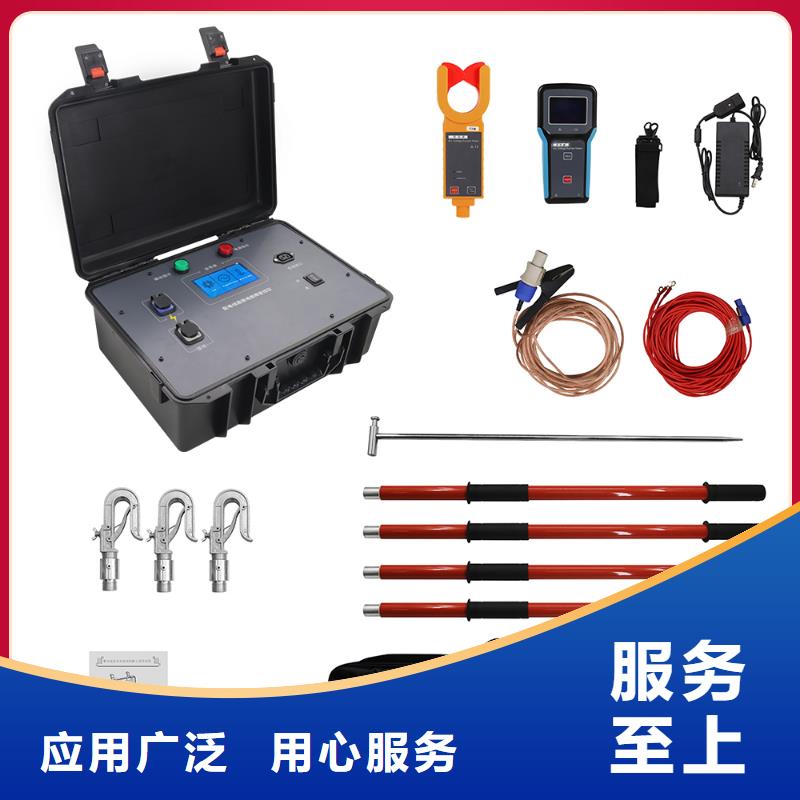

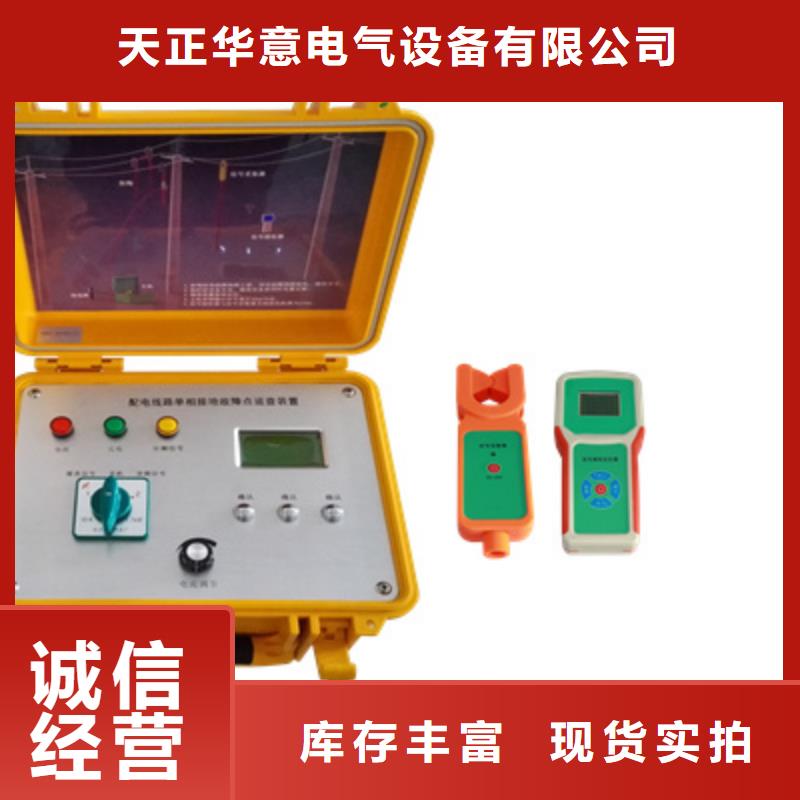

江苏扬州异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g
江苏扬州异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。
江苏扬州异频线路参数测试仪本次测试完毕后，要将“测试电源”弹起来（关闭仪器内部数据处理器的电源），否则会将内部电池放光，下次无法启动仪器。4．由于仪器在冲击闪络状态工作时，地线到高压设备间的连接地线上将产生数千伏的瞬时高压，一定要将仪器地线单独用地线接到系统地上，而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。5．由于10KV配电线路的分支较多，波形较乱，且信号衰减较大，故障波形判读较为困难，。所以在测试10KV线路时，尽可能断开分支节点，单独测试故障分支的故障距离就可以了。6．一般情况下机内电脑和数据采集器不会有问题。如果有问题，多数情况是连接电缆接触不良。可用替换法从仪器的提示信息予以排除。7．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。附件：测试分析报告及主要实验、测试的记录报告为了搞清楚35KV输电线路上电波的传播特性和利用行波法测试线路的各种类型故障的波形特征，论证设计方案所提出的几种测试方法的可行性以及摸清楚实际线路上各种环境因素对测试精度的影响程度。福建电力试验研究院根据技术合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的试验样机分别在两条输电线路上两次组织了模拟现场故障测试试验。取得了大量试验数据和测试波形。两次试验结果证明：利用特别研制的输电线路故障定位仪的低压脉冲法和冲击高压闪络法，完全可以实现3对5KV输电线路上所出现的断路故障、低阻接地故障、高阻泄漏性故障和高阻闪络性故障的定位检测。而且测试精度也能达到合同要求。
天正华意电气设备(扬州市分公司)为您提供详细的 微机继电保护测试仪产品报价、参数、图片等商品信息，如需进一步了解 微机继电保护测试仪，请与厂家直接联系。
