以下是:台湾雷电冲击发生器_手持式光数字测试仪厂家的图文介绍
天正华意电气设备(台湾分公司)是一家专业从事 微机继电保护测试仪生产的企业，公司经过十多年的发展,从研发到生产加工集中了一批经验丰富，技术过硬的科研、生产和管理团队。公司以“质量di yi，用户至上，优质服务，信守合同”的宗旨。凭借着高质量的产品，严谨的保密制度，良好的信誉，优质的服务和低廉的价格畅销全国，竭诚与国内外商家双赢合作，共同发展，共创辉煌！热诚欢迎各界朋友前来参观、考察、洽谈业务。
台湾雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；
台湾雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块，2％测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit ,2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器（或罗克夫斯基线圈）、测量传输电缆、后台低压侧二次衰减器（或匹配器）、示波器或高速采集卡、计算机、采集测量控制软件组成；在高压冲击试验中所产生的各种波形，该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能，能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求，系统、高速、、可靠，完全符合和满足IEC1083-2、GB/T16896.1标准；其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用，它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器，完成高压冲击试验的采集测量，能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行，其操作简单直观。
台湾雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。

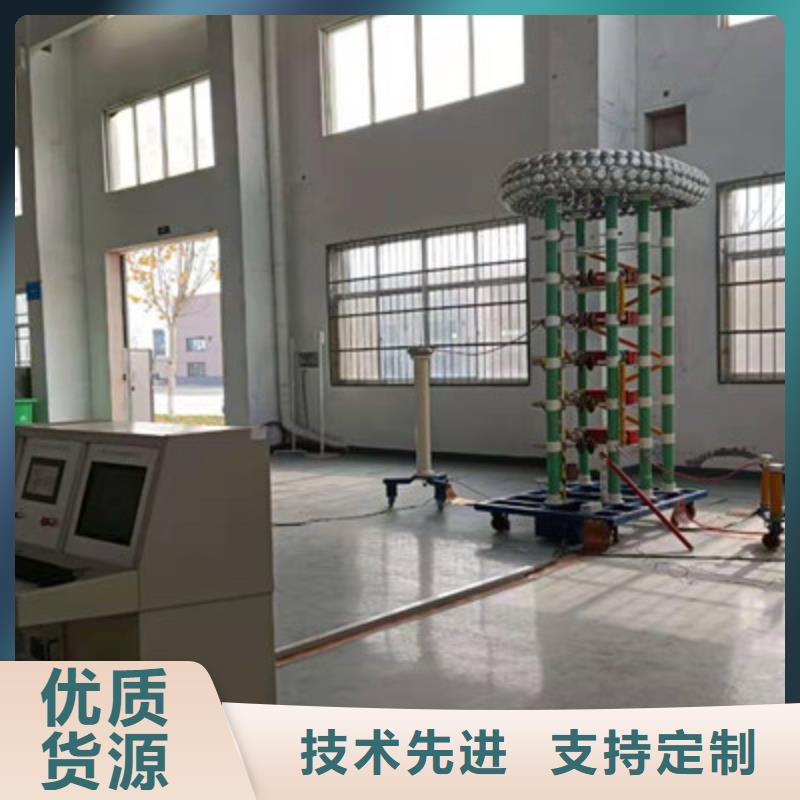

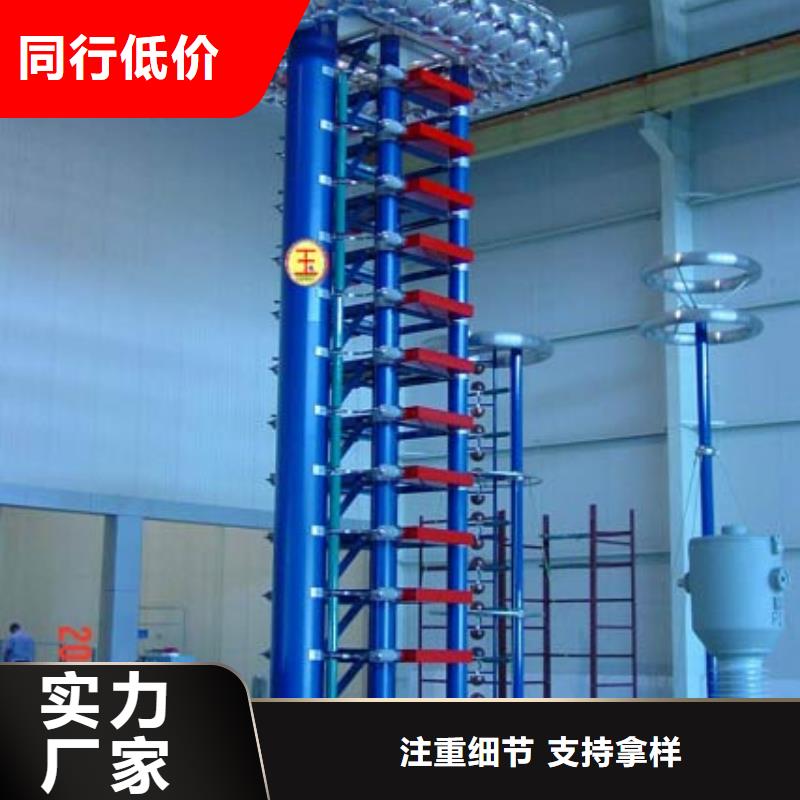

台湾雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。4.7 冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。
