以下是:台湾【大电流发生器变频串联谐振耐压试验装置一手货源源头厂家】的图文介绍

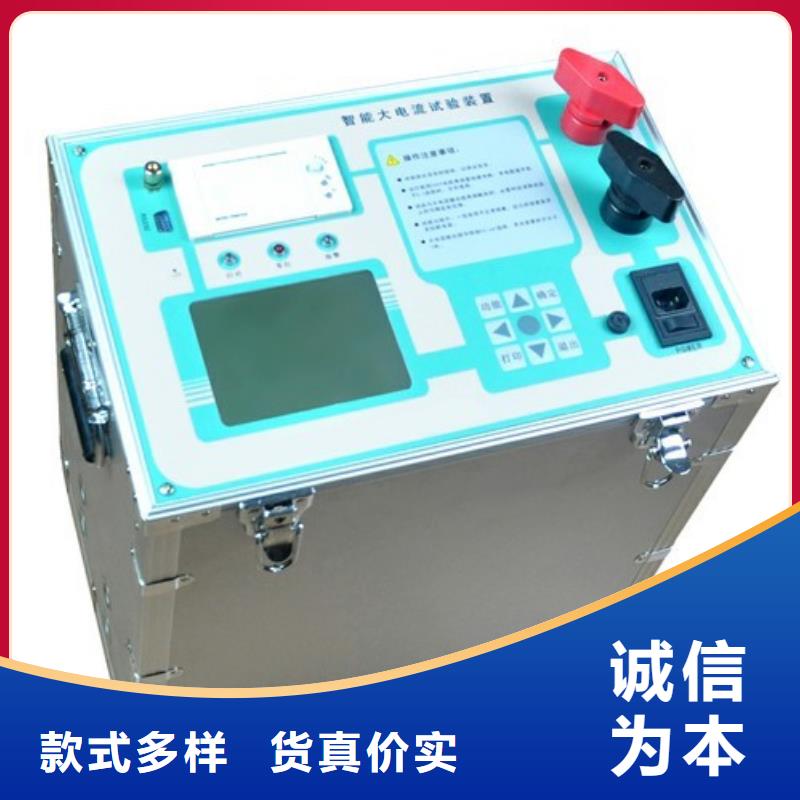

台湾大电流发生器.智能大电流发生器智能大电流发生器又称热继电器测试仪是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。
台湾大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。
台湾大电流发生器功能特性：柜体结构：三台单相柱式调压器组成三相调压器放入调压器柜中。冷却方式：自然风冷（配有备用冷却风机）。额定容量长期工作时电刷触头处（触点）温升不得大于85K，主回路连接线及出线端子温升不得大于80K，控制器温升不得大于40K；当电刷触头不移动时其噪声不得大于45dB。调压器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接；调压器的铁心和外壳应在电气上相互连接并连接到接地端子上；接地点附近应有易见、清晰、不易脱落的接地标志符号。调压器的柜体要求：电气元件端子的连接导线应有清晰牢固的标识号，电器元件之间应有足够的空间以便于装配和维修；主电路和控制电路的导线应分束走线，且应美观、整齐；柜体应光洁、平整、无毛刺，漆层应均匀；调压器输出侧配有过电流保护及过流指示灯报警功能。配有输入端过压、调压器上、下限位保护装置。3.3多磁通干式变压器：(配微调系统）
天正华意电气设备(台湾分公司)集 微机继电保护测试仪设计、生产、销售于一体的公司，不断的采用新的科技成果，并以完善的管理、先进的生产设备保证了 微机继电保护测试仪产品的优良品质，多年来为全国各地的用户提供了大量高质量产品，建立了长期的合作关系。公司的宗旨是“良好的诚信是市场的需求和期望的结果”本公司凝聚了一批专业生产的技术人员，不断的开发新的 微机继电保护测试仪产品来适应市场与客户的需求，“以质量求生存、以创新求发展、以诚信赢市场”是我们永远的方针，市场的需求就是本公司永远奋斗的目标。欢迎各界朋友来我公司参观,洽谈业务。
台湾大电流发生器 功率的估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括C形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积。在测得铁芯截面积S之后，即可按P＝S2/1．5估算出变压器的功率P。式中S的单位是cm2。例如：测得某电源变压器的铁芯截面积S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各种误差外，实际标称功率是30W。三、各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是基本的任务。现以一实例说明判断方法。例：已知一电源变压器，共10个接线端子。试判断各绕组电压。步：分清绕组的组数，画出电路图。用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。第二步：确定初级绕组。对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。第三步：确定所有次级绕组的电压。在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。四、各次级绕组电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I＝2D2，可求出该绕组的输出电流。式中D的单位是mm。损耗
