以下是:浙江绍兴【一次通流加压模拟带负荷向量试验装置】_灭磁过电压测试装置精心打造的图文介绍

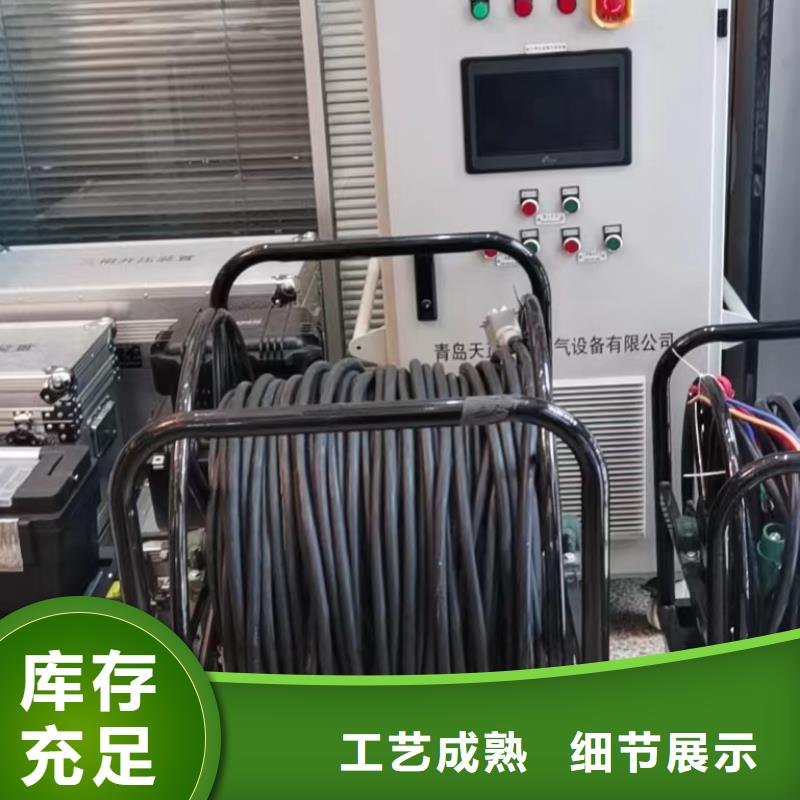

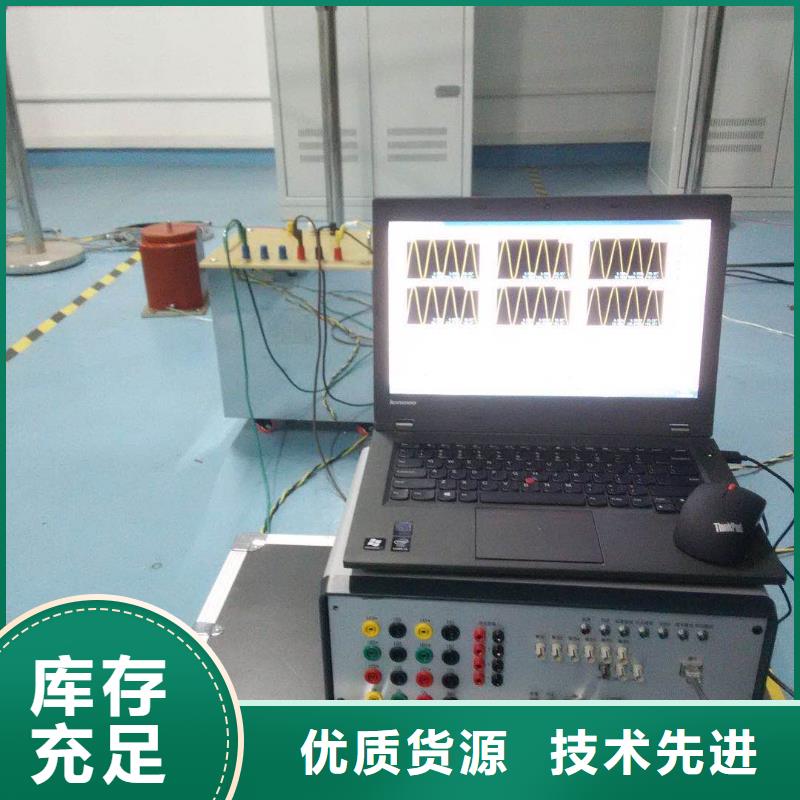

浙江绍兴一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量:10kVA 输入电压/电流:0~380V/15A 输出电流:对称120°(可实现平衡对称输出和不对称输出) 输出电流/开口电压: 0~200A/15V(工频)连续可调长时间稳流输出 输出电流200A,时间不小于120分钟(带有三相输出电流显示表头) 4.3 三相工频电压转换输出装置 容量: 3kVA 输入电压/电流:0~380V/5A 输出:对称120°三相电压(带有三相输出电流显示表头) 输出一次电压范围:0~10kV/200mA; 输出二次电压范围:0~100V/1A 4.4 双向工频阻抗转换装置(3台) 针对变压器绕组对的等效短路阻抗,选择电压、电流输入及输出档位,实现通过对变压器低压侧空载励磁,对整站各电压级所有母线PT施加一次电压(开口三角电压)完成一次通压;根据主变绕组对的等效短路阻抗计算,利用短路法对变压器绕组任一施加 880V相电压或 200A电流,其它非加压绕组在开关侧利用接地开关短路接地形成短路电流,完成变压器差动保护六角图检查。 额定容量:10kVA/相 输入:0~380V/50A A/N绕组:0~55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置(一台主机,三台分机) 测试频率范围:5~60Hz,高精度晶振对时,自动频率跟踪,基波采样,无线通讯距离:空旷500米,采用中继方式大于1000米;表计对时同步采样时间误差(30分钟内):50ns以内(测量偏差1°以内) 相位测量:0~360°,误差≤3° 电压范围:0.1~400V,精度±0.5%,分辨率0.1V 电流钳范围:(工频)2mA~5A 精度±0.5%;(低频)2mA~1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置
天正华意电气设备(绍兴市分公司)专业从事 微机继电保护测试仪的研发、设计、销售、现场施工、售后服务为一体的生产厂家。公司拥有完善的管理制度和强大的 微机继电保护测试仪研发技术力量及先进的施工设备、经验丰富的施工队伍。多年来我们在实现更新科研技术的基础上不断开拓创新。公司宗旨:秉承以质量求生存、以信誉求发展。愿与各领域同仁一道携手并进、共同发展 微机继电保护测试仪。真诚希望光临参观指导和洽谈!

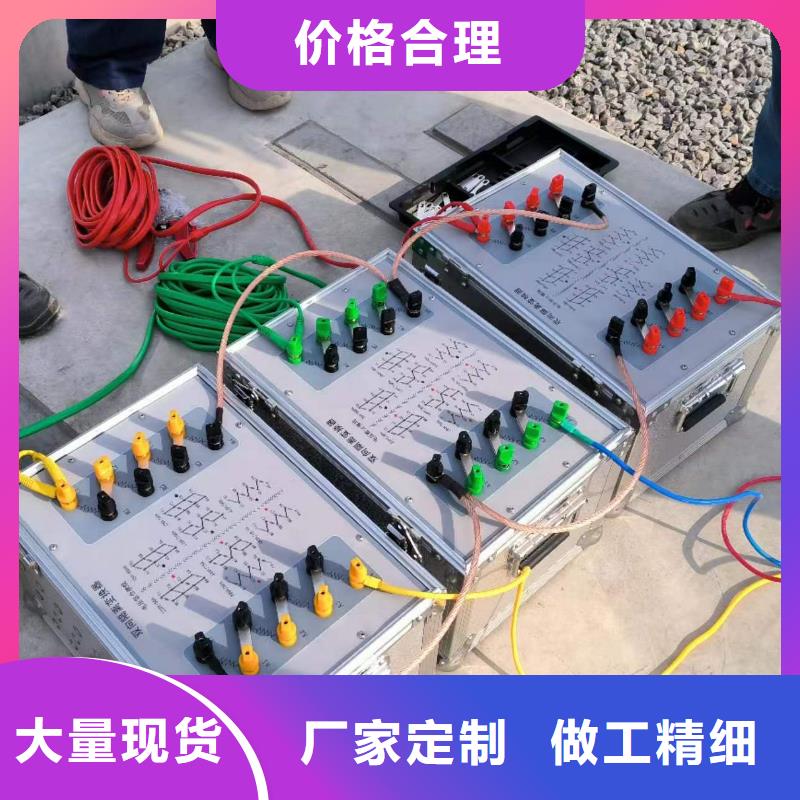

浙江绍兴一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护,在中压和高压侧短路,低压侧加压的情况;110V/100A、220V/50A、440V/25A一般用于变压器差动保护,对低压和高压侧短路,中压侧加压的情况;440V/25A、880V/12.5A一般用于变压器差动保护,对中压侧和低压侧短路,高压侧加压的情况;其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A,用于母线及间隔回路通流试验;Ⅱ路电源接三相工频电压转换输出10kV/0.2A,用于对PT一次加压做为参考相位基准,验证PT变比、极性、相位关系是否正确;电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门,接好输入电源线及2路输出线后,启动送电,合上左上角控制开关,待显示屏进入登录界面后合上输入开关,并根据试验项目需要合上输出开关,变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app,左上角会显示“模拟负荷调试(未连接)”,请点击右上角三个点,选择连接设备,已匹配设备列表中有 “MNFH-xxx”的蓝牙设备,点击连接。成功连接后左上角会显示“模拟负荷调试(已连接)”,蓝牙连接前的平板所有设置均为无效设置,蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空,请关闭软件,到系统设置——蓝牙——可用设备——选中MNFH-xxx,并输入配对密码1234,待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时,Ⅰ路输出方式:升流输出,Ⅰ路输出端选择:10V/200A 升流器;b) 变频电源连接三相阻抗变换装置时,输出方式:升压输出,Ⅰ路输出端选择:根据阻抗变换装置连接关系做一一对应;c) 变频电源直接输出时,输出方式:升压输出,Ⅰ路输出端选择:电源输出;6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时,Ⅱ路输出方式:升压输出;变频电源Ⅱ路直连时,Ⅱ路输出方式:电源输出;平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时,先输入设置值,再按输入值左侧灰底黑字描述部分,待设置值由黑色变为灰色,说明设置成功。以变频源Ⅱ路连接升压装置为例,Ⅱ路电压设置5.7kV,并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色,说明设置成功。如果Ⅱ路电源处于启动状态,输出相电压为5.7kV。在平板设置与实际接线一致的情况下,平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。
