浙江绍兴变频串联谐振耐压装置设置耐压阶段，见图6：图6 – 设置自动试验耐压阶段自动试验多分5段耐压，每段的目标电压都不能超过“试验参数”中设置的“试验电压”。通过旋转鼠标“电压”设置目标电压，旋转鼠标“频率”来设置阶段耐压时间按“返回”键退回上一级菜单或者按“确定”键进入下一级开始试验，见图7：3）．开始自动试验，见图7：图7 – 自动试验界面● 显示项目说明：U峰值/√2：采样交流高压峰值U，计算得到高压有效值U直流：直流母线电压I输出：输出电流F输出：系统输出频率F，范围为20-300HzF测量：系统谐振频率F（此频率只有当输出频率在谐振点或奇数倍分频附近时才有效）步数：输出调压步数，满量程为45000步过压：设置的过压保护值过流：设置的过流保护值.阶段电压：自动试验每个阶段的目标电压耐压时间：自动试验每个阶段的耐压时间，耐压时开始倒计时确认参数无误后按“启动”键开始试验，将按下述步骤自动完成试验：1＝＞系统自动寻找谐振点2＝＞将“U峰值/√2”调节到阶段目标电压3＝＞保持高压稳定，持续耐压时间4＝＞判断是否有下一阶段5＝＞如果有下一阶段（目标电压和耐压时间不为0），跳到步骤2继续进行试验6＝＞没有下一阶段则自动降低电压并停机在试验中途可以按降压停机键降压停机，遇到紧急情况可按紧急停机键直接停机（“降压停机”键和“紧急停机”键在系统启动后才出现在界面上）。

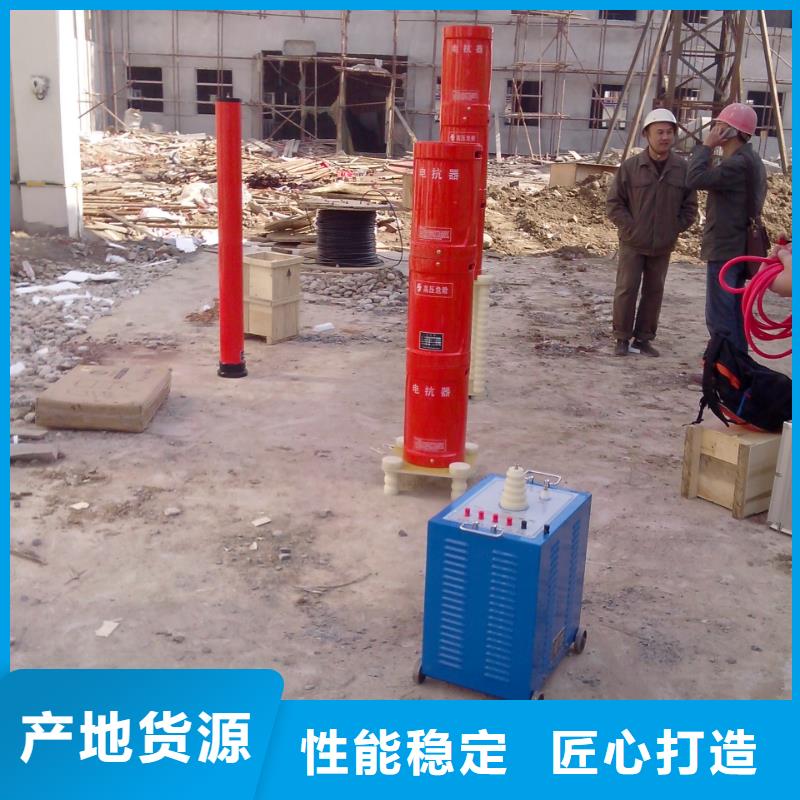

浙江绍兴变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。

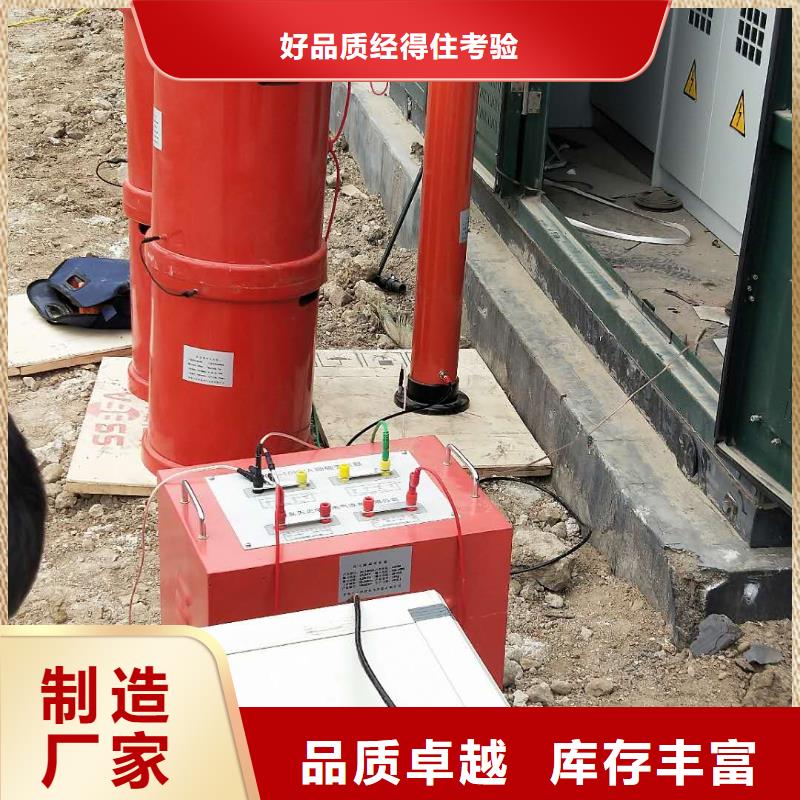

浙江绍兴变频串联谐振耐压装置装置技术参数 性能特点 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护
