不容错过的录波仪-交流标准功率源精选厂家好货视频展示!产品特点一目了然,为您的购买决策提供坚实依据。
以下是:山东东营录波仪-交流标准功率源精选厂家好货的图文介绍
天正华意电气设备(东营市分公司)秉承“创新理念、追求卓越、迅速改善、永续经营“的经营理念;并以“质量为先”,“顾客的满意是我们的荣誉”作为我们永远不变的质量政策;以爱护环境、回报社会、关爱雇员等社会责任为己任;把“诚信、负责、创新、团队”作为不断的追求和目标。 凭借“攀登高峰,超越自我”的精神。公司正以崭新的姿态,向 微机继电保护测试仪产业结构化,规模化,为宗旨的现代化企业迈进。
山东东营录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成,仪器的试验选择主界面如图4所示,试验选择主界面的功能包括:1)试验程序切换2)仪器基本设置3)仪器使用帮助说明4)仪器软件升级接口5)系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序,其基本功能包括:1)试验环境设置2)试验数据采集3)试验数据分析4)试验结果展示5)试验报告生成6)试验数据和结果的存储,导出7)历史数据浏览8)试验报告二次加工典型的试验程序界面如图5所示,仪器的绝大部分试验程序都遵循同样的流程和规律,仪器试验的基本时序流程如下:1)试验环境设置,包括采样频率,试验总时间,试验参数设置,波形展示方式,通道类型设置和通道率定参数设置等2)进入等待试验界面,用户设置试验的示波器参数(包括通道名称,单位,数据范围,是否显示等),进行通道率定(设置仪器采集信号和实际物理量的对应关系)图5 软件工作界面注意:只有在以下两种状态对示波器的参数进行设置,设置结果才会被保存在试验模板:一 仪器处于“等待试验”状态,对示波参数的进行设置,并且重新启动软件设置参数才会被保存到试验模板,下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数,并且选择了应用至模板,重新启动软件设置参数才会被保存到试验模板,下次启动软件时仪器将会以新的模板作为默认参数。3)试验数据采集。在“等待试验”状态或“查看数据”状态,点击仪器软件右下角的开始试验按钮,仪器开始数据采集。当仪器处于试验数据采集状态时,仪器实时展示各通道实际采集的数据和图形4)试验结果查看,当试验达到停止条件或用户选择了停止试验时,仪器终止数据采集,提示用户保存试验,并依据相关标准自动计算试验结果参数,并在试验结果展示界面显示计算所得各项数据和图形。5)试验报告生成,当试验正常完成后,用户选择生成试验报告,仪器自动生成WORD或EXCEL形式的试验报告,试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意:1>生成试验报告时,报告中的实时数据图形为当前示波器时间窗口所展示图形,用户可以通过调整当前窗口波形,从而获得比较理想的报告波形,示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时,报告中的数据也是当前时间窗口所展示图形,用户可以通过调整当前窗口波形,从而改变导出数据的时间窗口,一次导出的EXCEL数据时间点 不超过120000个
天正华意电气设备(东营市分公司)结合 微机继电保护测试仪产品的特点,确立了立足山东东营,辐射全国的营销策略,几年来公司凭借优良的品质,稳定的性能,合理的价格,完善的服务,诚信的行为,铸就了自己的品牌, 微机继电保护测试仪产品畅销全国20个省市自治区,并在全国各主要城市设有区域销售部,形成了健全的营销网络。秉承、理性、持续发展的战略思想,坚持求实进取,团结奉献的创业精神。

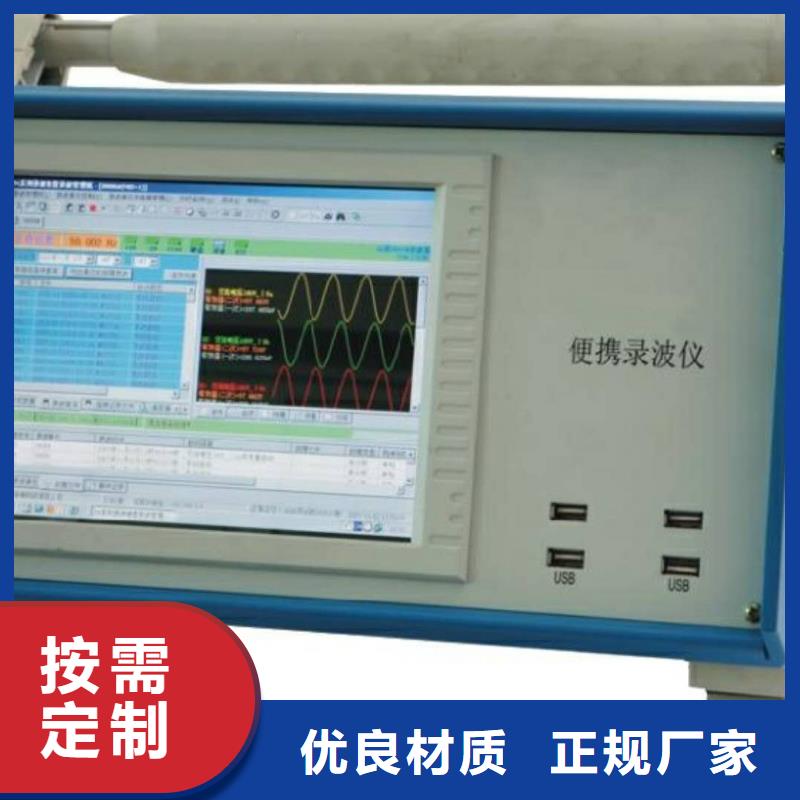

山东东营录波仪感谢你选择了TH-608CDM便携式故障录波器,多功能数据监录仪。在装置安装、山东东营同城使用前,请首先仔细阅读本用户手册,并留用随时查阅。 版本用户手册版本号:V1.0.0 手册内容有可能因技术升级或修正错漏而变更,恕不另行通知。 若认为本手册部分内容阐述不清,希望您能致电给我们,在此先行表示感谢。没有本公司书面同意,本手册的全部或部分内容不得抄袭、山东东营同城改编、山东东营同城或以任何形式的出版、山东东营同城传播。质量保证 青岛天正华意电气设备有限公司保证所制造的新品仪器均经过严格的质量确认,并保证完全符合本手册所给出的规范和特性,同时保证在出厂一年内,如有发现产品的制造瑕疵或器件故障,本公司负责免费给予修复。
山东东营SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is=0.5uA导通压降 小于2.6V If=100mA电流容量 150mA Vs=2.4V隔离特性 1500V DO通道间注:测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI+ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器(SOE测试)使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是:用一组标准的开关量信号(具有准确的排列顺序和时间间隔),触发SOE模件,
