想要更直观地了解互感器综合测试仪高压开关特性测试仪校准装置当地货源产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:山东青岛互感器综合测试仪高压开关特性测试仪校准装置当地货源的图文介绍
微机继电保护测试仪实力厂家、现货仓储、量大价优。大厂货源，质量稳定，24小时为您提供支持，以服务立口碑

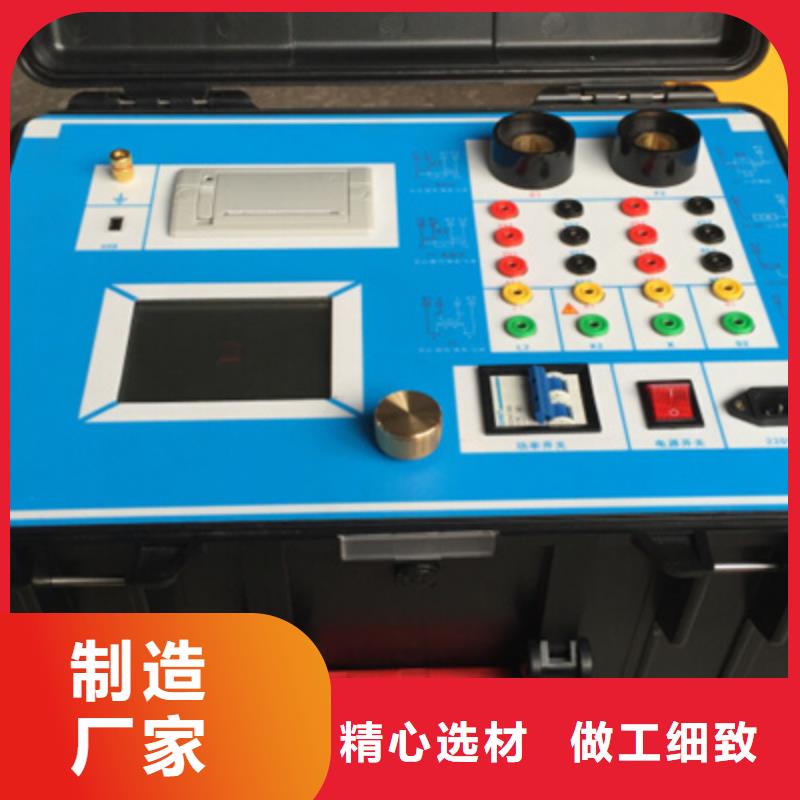

山东青岛互感器综合测试仪 励磁数据：点击“上页” 、“下页”即可实现数据的上下翻。保 存：点击“保存”选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。误差曲线：点击“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5％或10％误差曲线即计算出的误差曲线。 自定义打印：程序会按照表格中的10个电流值进行打印。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。 额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。8.2、CT变比极性试验 进入CT变比极性菜单后首先选择测试方式，对于套管CT，或者一次阻抗过大无法升电流来测量变比时，或接线位置过高不便携带沉重的电流线连接时，请选择电压法。1：电流法变比极性测试。1）参数设置： 进入测试界面见图6。一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出自动测试界面，或按下”停止”人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

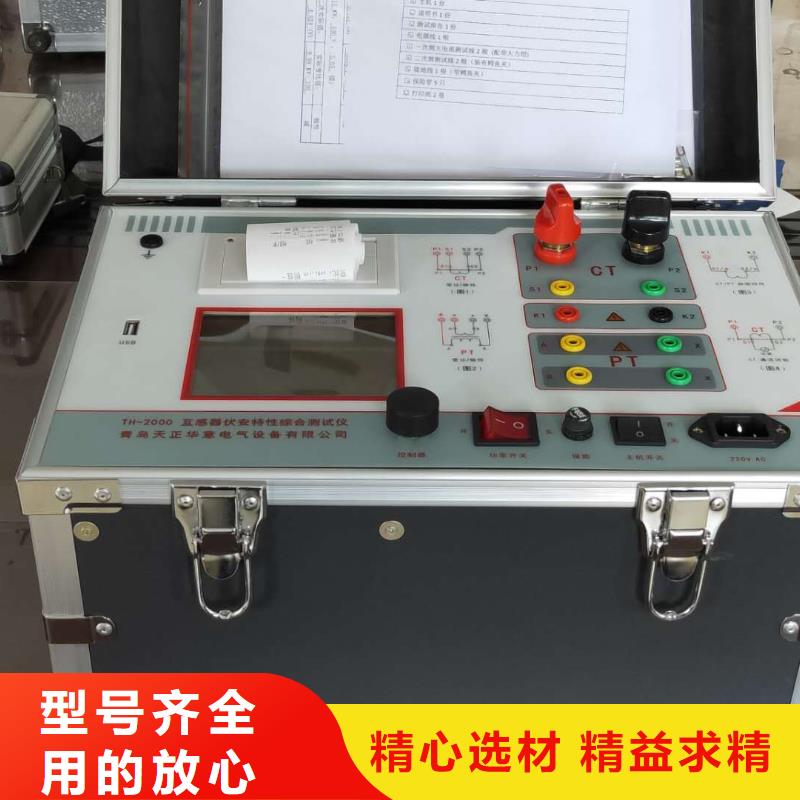

山东青岛互感器综合测试仪、CT直阻测试接线示意图3．PT变比极性测量：测试接线如图18所示：图18、PT变比极性测试接线示意图用红色接线钳夹到被测PT的一次侧极性端端子A，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测PT的一次侧非极性端端子X，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；第三条测试线首端的红色芯接到被测PT的二次侧极性端a，黑色芯接到被测PT的二次侧非极性端x；末端的红色芯接到仪器标有“CT一次”部分端子的P1端子，末端的黑色芯接到仪器标有“CT一次”部分端子的P2端子。接好线后，在主界面选择相应的测试项目，按“确定键”开始测试直到自动结束。六、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．试验过程中不要将测试夹钳摘掉，防止开路。6．试验接线工作必须在确保已断电，且CT已由计量回路中断开的情况下进行；所以被要接线的位置提前要接地放电，防止感应电压触电。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行
山东青岛互感器综合测试仪额定电流：被测CT的二次侧额定电流，正常为1A或5A，通过左右键来切换。?下限负荷：被测CT的下限负荷（也叫轻载负荷），通过左右键来切换。?CT_变比：被测CT的变比值，通过左右键来进行切换设置。?CT_精度：被测CT的精度等级，通过左右键来切换设置，可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数：被测互感器的功率因数，通过左右键来切换设置，通常可为0.8和1.0。?设置日期：用来对当前的日期进行设置，调整当前的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?开始规程测试：在此选项按回车键开始规程测试。参数设置完成后，选择开始测试，出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值，还有在下限负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时，进入单点测试设置屏。如图6所示：图6、单点测试设置界面参数设置屏可见，项目有：功率因数、测试负荷、百分数值、开始任意点测试四个项目；同时给出具体接线图。各项参数的含义和作用如下：功率因数：被测互感器的功率因数，通过数字键来设置，可为0和1.0之间的任意数值。?测试负荷：被测互感器的负荷值，通过数字键来设置。?百分数值：测试电流的百分数值，通过数字键来设置。
山东青岛互感器综合测试仪随着电力系统的输电电压的提高，电磁式电压互感器的体积越来越大 ，造价也越来越高，这时可以考虑采用电容式电压互感器来代替它。与一般的电磁式电压互感器比较，电容式电压互感器具有以下的一些优点：1 、绝缘可靠性高。电容式电压互感器多为油封式，耐压高，故障少；2、价格低；可以兼作载波通讯或者高频保护用的耦合电容，但电容式电压互感器的误差测量由于其容性电流太大需要采用串联谐振的方法升压，导致现场测试设备体积庞大接线复杂，不便携带。 电容式电压互感器现场测试仪是适合于在现场对电容式电压互感器误差测试的全自动智能仪器，采用全新的嵌入式操作系统，功能丰富，使用方便，可以浏览网页、播放影音、读取优盘数据，在线升级。彩色9英寸触摸式液晶显示器，各点的误差可以在同一屏上显示，所有操作均可点击屏幕菜单轻松完成。用户不再需要配置笨重的谐振升压器、标准电压互感器、负载箱及调压器（或自动检测台），单台仪器就能对35kV/√3～220kV/√3之间变比的电容式电压互感器进行快速测量。全过程（包括额定、下限的所有测量点）的测试时间不超过6分钟（不含接线时间）。
