想了解台区识别仪配电终端运维测试仪厂家质量过硬产品的更多信息？一部视频，让你轻松get到所有重点！
以下是:山东青岛台区识别仪配电终端运维测试仪厂家质量过硬的图文介绍

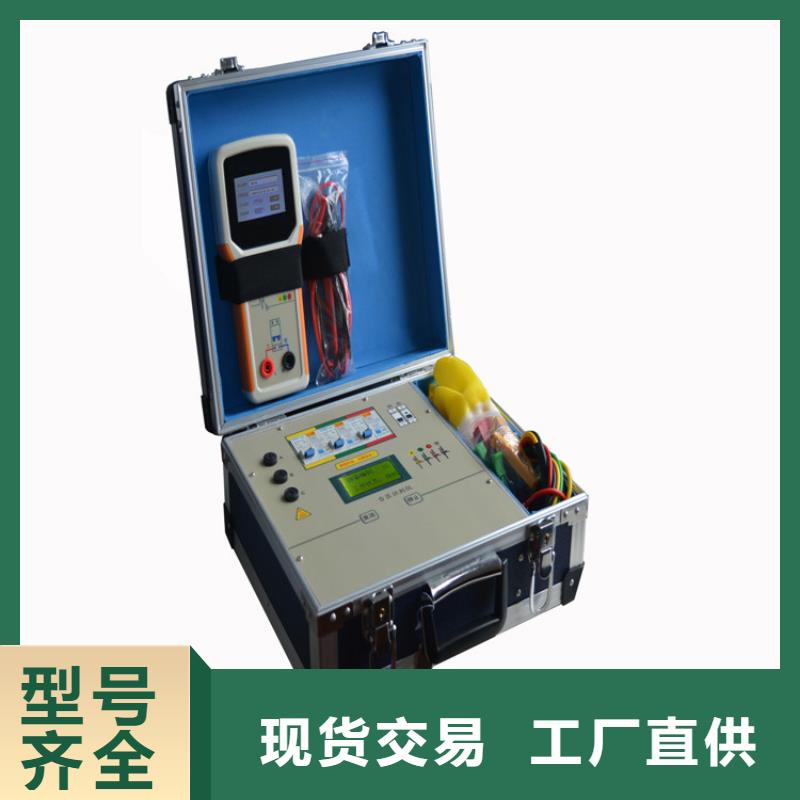

山东青岛台区识别仪 随着电力系统的发展，配电网络的改造、新建、拓展，一些问题凸显出来：由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。电力系统近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。为了解决这些问题，市场上出现了一些用于台区用户识别的设备，但由于其技术水平有限，采用的测试方法有漏洞，会出现错判、漏判等现象。针对上述情况，我公司倾力打造的智能双向台区分支识别仪应运而生。这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。该仪器采用目前行业内进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。
山东青岛台区识别仪运行环境硬件处理器： Inter Pentium III 或更高的处理器显示器： 800＊600或更高分辨率的显示器内存： 64MB以上内存硬盘： 不少于200M的可用硬盘空间光驱： CD_ROM光驱或DVD_ROM光驱USB口： 至少一个可用的232串口软件Windows2000、Windows XP操作系统三、软件安装及卸载首先，安装驱动程序，将台区分机用随机带的数据线连接电脑的USB口，系统提示如图一所示。选择“从列表或指定位置安装(高级)(S)”项，单击“下一步”。显示如图二。单击“浏览”，选择随仪器赠送的光盘中的“CP210x_Drivers”目录，如图三所示。图一 开始安装驱动程序图二 选择搜索驱动程序的方式图三 选择驱动程序目录然后单击“下一步”，显示如图四。图四 安装完成驱动再按此情况重复一遍，即可安装完毕好驱动程序。将台区用户识别仪的所随机赠送的光盘放入光驱，双击“台区用户识别仪的数据管理系统.exe”文件，开始软件安装（如图五所示）。图五 软件开始安装界面然后依次根据软件界面的提示，单击“下一步”按钮，直到软件安装完成即可（如图六所示）。图六 软件安装完成界面当需要卸载本软件时，请单击“开始”-〉“程序”-〉“台区用户识别仪的数据管理系统1.0”-〉“卸载台区用户识别仪的数据管理系统1.0”。即可完成软件的卸载操作。注意：软件卸载后，原来所保存的数据也将丢失，所以卸载操作务必谨慎！
山东青岛台区识别仪 按上下键用来选择电流检测类型和钳表量程在进行用户表计接线检查（表户识别）时，必须选择“3.零序电流”。其他选项是作为检测仪器精度使用的，请您慎用。4.5 主机编号主机编号：可输入4位数字，用来设置主机编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。5 分机使用说明图11 分机现场接线示意图5.1 主要功能表户测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此为本仪器的主功能，即用来进行表户对应关系的测试。载波测试：接收主机发送的电力载波信号，用于检测相别和压降。脉冲测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN,另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12所示），等待您下一步的操作指令。
山东青岛台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 , 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。
天正华意电气设备(青岛市分公司)是一家专业致力于 微机继电保护测试仪生产销售的大型企业。公司有大量 微机继电保护测试仪现货，将以优惠的价格，批零兼营的方式，为您提供快捷优质的服务，欢迎新老客户前来洽谈、电议。 公司自创办以来，靠诚信打造品牌，严格企业管理，强化产品质量，的设备为客户生产的产品，一的独特优势。为更好的服务客户扩大经营范围，我公司特开办了上门送货服务，并有专车专人接送洽谈人员前来订购业务。
