【全新视界！】超声波电缆测高仪厂家现货价格产品视频，带你领略产品新风尚！
以下是:云南曲靖超声波电缆测高仪厂家现货价格的图文介绍

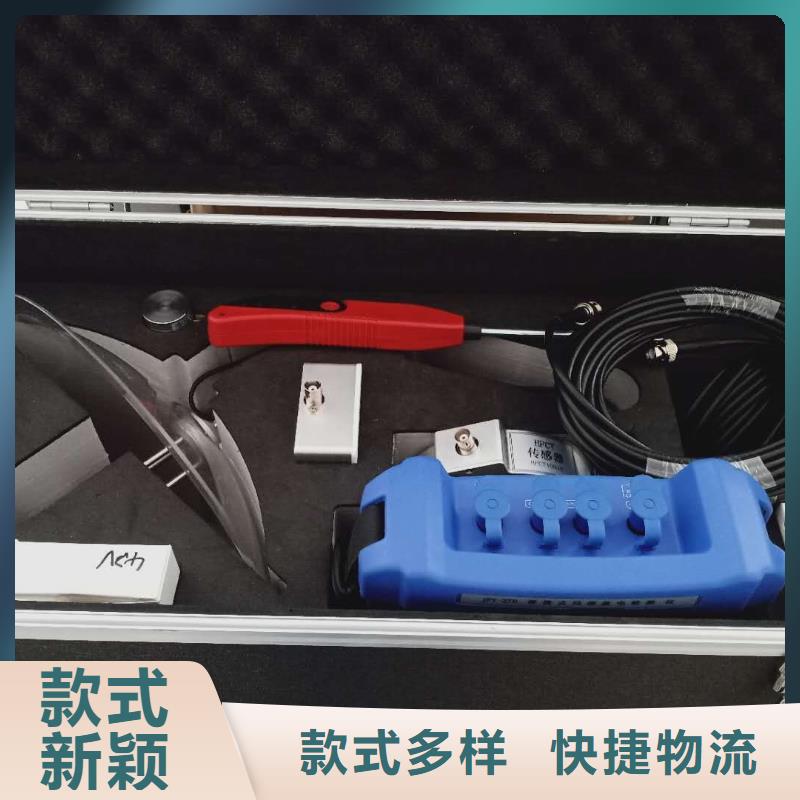

云南曲靖手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
天正华意电气设备(曲靖市分公司)是【微机继电保护测试仪】等产品专业生产加工的厂家，拥有完整、科学的质量管理体系。天正华意电气设备(曲靖市分公司)的诚信、实力和【微机继电保护测试仪】产品质量获得业界的认可。

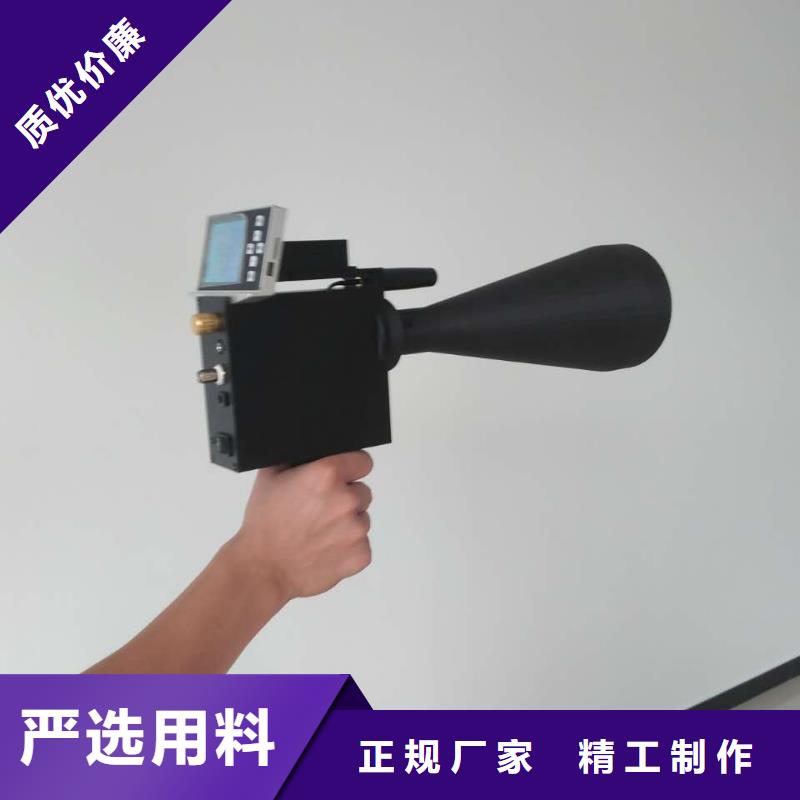

云南曲靖手持式超声波局部放电检测仪特点（1）喇叭型聚能器，枪型外型，放可传输到后台，手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）具有车载巡线功能（3）温湿度显示，GPS定位功能。（4）信号接收范围：远可达50m。（5）信号放大倍数大、灵敏度高。（6）强度适中的绿色激光描准，阳光下人眼易跟踪。（7）天线为雷达式军用环焦天线，聚焦能力强。（8）显示器可时时显示波形，并可存储有价值的波形。（9）定位准确，可靠，简单实用。（10）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（12）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（13）先进，状态检修的好帮手。三、技术指标结构喇叭聚能手持式电路系统具有抗干扰滤波的模拟电路及数字电路频率范围异常超声波信号都有的40Hz（窄频传感器）显示16×2液晶显示并有背光存储可覆盖存储99次显示波形天线喇叭型聚能器电池锂电池操作温度-10℃～50℃探头接触式探头，非接触式探头耳机 豪华噪音衰减耳机，可配合使用帽指示dB值，频率，电池状态灵敏度可检测-40dB的放电量 （峰峰值1mv时为0dB）尺寸铝制便携箱55×47×20cm重量主机：1.5Kg 全套：8Kg四、结构:
云南曲靖手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。
