想要更直观地了解一次通流加压模拟带负荷向量试验装置-励磁系统开环小电流测试仪源头工厂产品的特点和功能吗?我们为您准备了视频介绍,相较于图文,视频更能让您轻松掌握产品的核心卖点。
以下是:安徽一次通流加压模拟带负荷向量试验装置-励磁系统开环小电流测试仪源头工厂的图文介绍

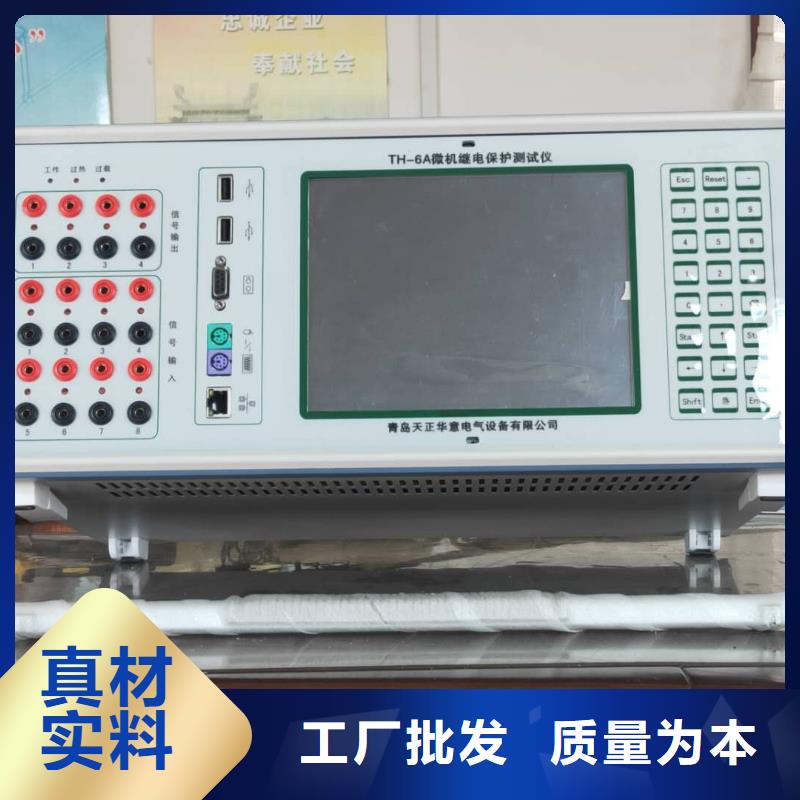

天正华意电气设备(安徽省分公司)从事 微机继电保护测试仪十年有余,产品优质好价,赢得大量客户长期信赖。公司始终坚持“以科技求进步、以质量求生存、以管理求效益、以诚信求市场”的经营宗旨。不仅严控产品质量和售前售后服务,同时也加强自身科技研发,为客户提供更专业的服务。持续为客户需求努力创新,实现客户发展价值z u i大化。
安徽一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点,选择“差动计算”,根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比,当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型,选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”;根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明(部分)6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接,主机在 “工作模式”或“通讯测量”界面(见图5),分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准,分机显示屏幕动态提示对时时间(见图6),通常在90秒内完成对时校准,主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式,当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置
安徽一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准,测量#2变差动保护方向,绘制六角向量图,测量完成将上述一次设备恢复到初始状态。4)#1主变差动保护(由#2主变开关-110kV#2母线-母联-#1主变开关)将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上,由#2主变110kV侧对#1主变施加试验电流;将#1主变220kV侧201-3、201开关合上,201-D1刀闸合上,在220kV侧主变开关201进线侧形成短路接地;将#1主变10kV侧001手车推至工作位置,合上001开关,在0193或0194出线侧使用短路线短路接地,在#1主变10kV 001开关出线侧形成短路接地。(也可利用#2差动试验的短路点,但注意要将010、0101、0021、0022手车同时推至工作位)通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准,测量#1变差动保护方向,绘制六角向量图,测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置

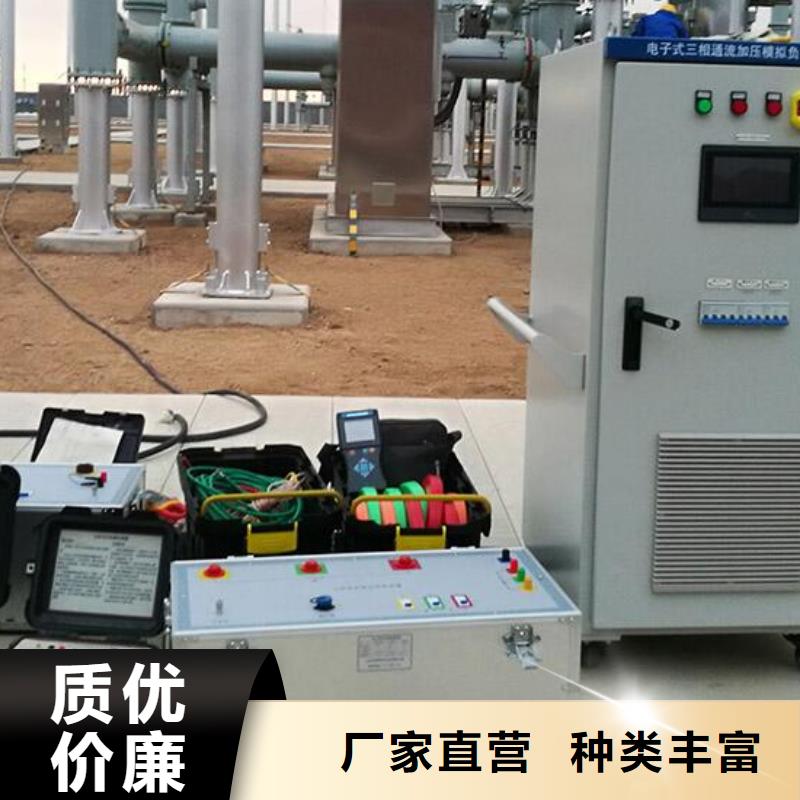

安徽一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量:10kVA 输入电压/电流:0~380V/15A 输出电流:对称120°(可实现平衡对称输出和不对称输出) 输出电流/开口电压: 0~200A/15V(工频)连续可调长时间稳流输出 输出电流200A,时间不小于120分钟(带有三相输出电流显示表头) 4.3 三相工频电压转换输出装置 容量: 3kVA 输入电压/电流:0~380V/5A 输出:对称120°三相电压(带有三相输出电流显示表头) 输出一次电压范围:0~10kV/200mA; 输出二次电压范围:0~100V/1A 4.4 双向工频阻抗转换装置(3台) 针对变压器绕组对的等效短路阻抗,选择电压、电流输入及输出档位,实现通过对变压器低压侧空载励磁,对整站各电压级所有母线PT施加一次电压(开口三角电压)完成一次通压;根据主变绕组对的等效短路阻抗计算,利用短路法对变压器绕组任一施加 880V相电压或 200A电流,其它非加压绕组在开关侧利用接地开关短路接地形成短路电流,完成变压器差动保护六角图检查。 额定容量:10kVA/相 输入:0~380V/50A A/N绕组:0~55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置(一台主机,三台分机) 测试频率范围:5~60Hz,高精度晶振对时,自动频率跟踪,基波采样,无线通讯距离:空旷500米,采用中继方式大于1000米;表计对时同步采样时间误差(30分钟内):50ns以内(测量偏差1°以内) 相位测量:0~360°,误差≤3° 电压范围:0.1~400V,精度±0.5%,分辨率0.1V 电流钳范围:(工频)2mA~5A 精度±0.5%;(低频)2mA~1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置
安徽一次通流加压模拟带负荷向量试验装置一次通流加压试验作业条件(1)施工作业条件1)全站单体调试已经完成,分系统调试完成,对时、故障录波、网络报文分析、交直流系统、监控系统等其他系统调试已经完成。2)参加试验人员应经教育并考试合格;试验前试验负责人应向全体人员进行技术交底,使全体试验人员熟悉试验过程中的防范要求并严格按照规程及施工措施的要求进行试验。3)试验装置的电源开关应使用明显断开的双极开关并加装过载自动跳闸装置;试验装置的外壳应可靠接地;试验接线完成后应由非接线人员检查确认后方可进行试验。4)试验时应严格按照操作步骤进行操作,出现任何异常时应立即断开工作电源。雷雨、六级以上大风天气及空气湿度80%以上不得进行试验工作。(2)保证措施 1)提前编写试验方案并报送公司和监理审核,试验方案审核完毕后进行和技术交底。2)试验前确定单体调试、分系统调试、其他系统调试已经完成,并且不能有影响试验进行的缺陷(刀闸无法分合等情况)。试验开始前检查设备和工器具,确保性能良好。3)合理安排试验时间,试验时全站不应有其他专业施工。4)试验时设专人指挥协调,确保试验项目有序进行。 电力系统同步相量测量系统试验装置 电位差双钳数字相位伏安表 三相微机继电保护综合校验仪 特高压变压器继电保护向量测试装置 无线相位表测试仪 全智能无线高压验电测试仪 三相智能相位伏安表 模拟带负荷测试装置 无负荷相量测量装置 六相微机继电保护综合测试仪 配电网继电保护向量检查和动作逻辑校验测试装置
