以下是:安徽互感器综合测试仪交直流试验变压器厂家技术完善的图文介绍

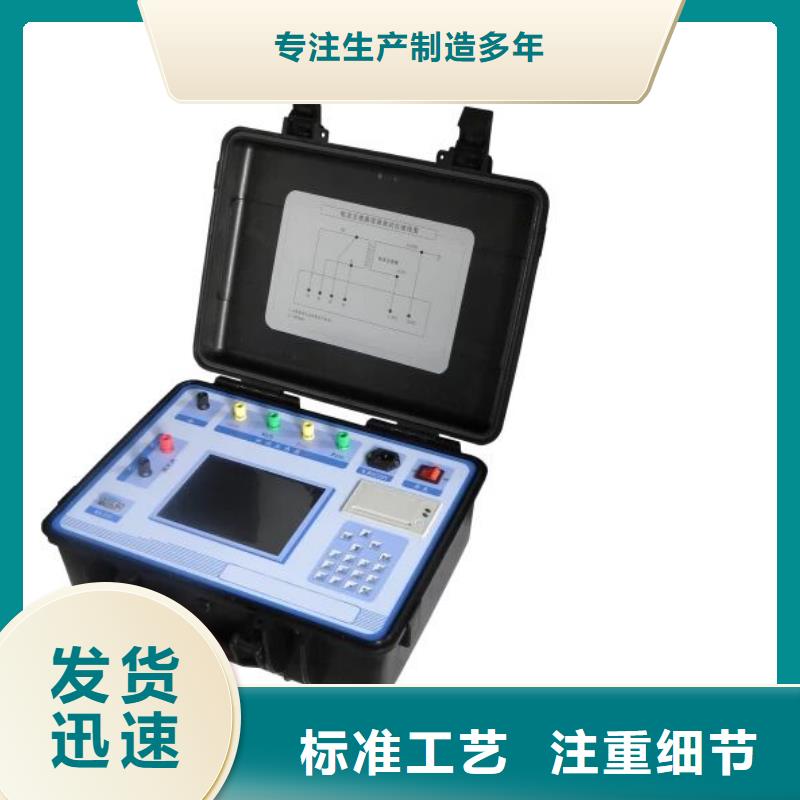

安徽互感器综合测试仪 试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图10，PT励磁特性参数设置界面3）、PT（励磁）测试结果操作说明，请参考CT测试结果说明9.2、PT变比极性试验 1）参数设置：测试界面见图11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图11，PT变比极性测试界面 9.4、PT交流耐压试验1）、参数设置： 在PT测试主界面中，选择进入“交流耐压”试验界面（如图12），设置好设定电压值：0～3000V。2）、实验：被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图12，PT交流耐压测试界面 十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图13），根据需要选择“励磁”、“变比极性”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图13 数据查询界面
安徽互感器综合测试仪随着电力系统的输电电压的提高，电磁式电压互感器的体积越来越大 ，造价也越来越高，这时可以考虑采用电容式电压互感器来代替它。与一般的电磁式电压互感器比较，电容式电压互感器具有以下的一些优点：1 、绝缘可靠性高。电容式电压互感器多为油封式，耐压高，故障少；2、价格低；可以兼作载波通讯或者高频保护用的耦合电容，但电容式电压互感器的误差测量由于其容性电流太大需要采用串联谐振的方法升压，导致现场测试设备体积庞大接线复杂，不便携带。 电容式电压互感器现场测试仪是适合于在现场对电容式电压互感器误差测试的全自动智能仪器，采用全新的嵌入式操作系统，功能丰富，使用方便，可以浏览网页、播放影音、读取优盘数据，在线升级。彩色9英寸触摸式液晶显示器，各点的误差可以在同一屏上显示，所有操作均可点击屏幕菜单轻松完成。用户不再需要配置笨重的谐振升压器、标准电压互感器、负载箱及调压器（或自动检测台），单台仪器就能对35kV/√3～220kV/√3之间变比的电容式电压互感器进行快速测量。全过程（包括额定、下限的所有测量点）的测试时间不超过6分钟（不含接线时间）。
天正华意电气设备(安徽省分公司)以高科技为先导、以吸收国外技术为基础，以改进创新为发展动力，以加工制造为根本，并依托科研院校，加大 微机继电保护测试仪科研成果转化力度，结合严谨、求实、富有钻研精神的人才队伍，开发并推出多项具有竞争力的 微机继电保护测试仪产品，逐渐取得行业技术优先。

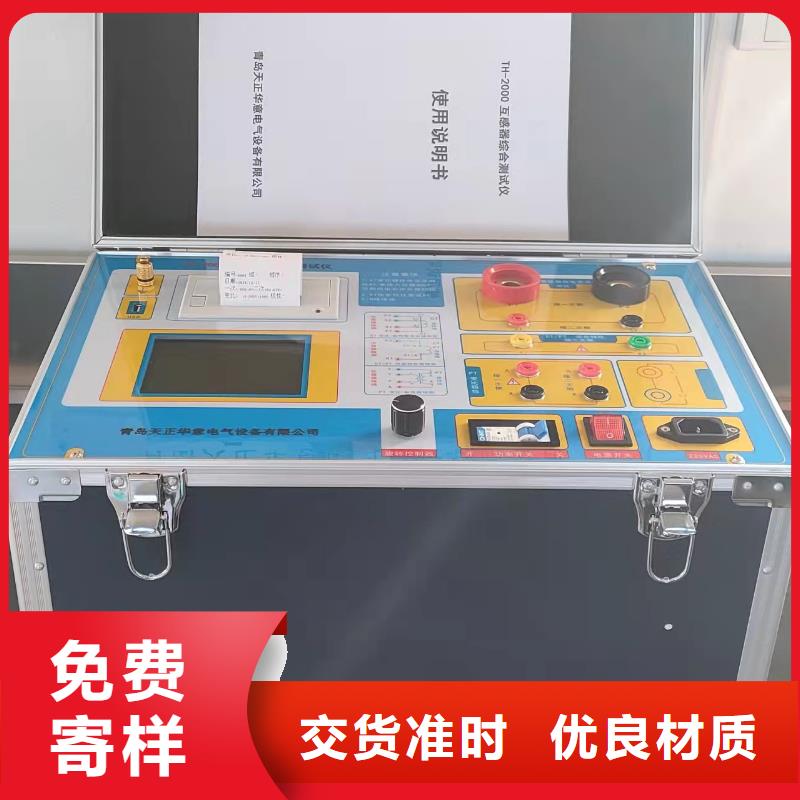

安徽互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。

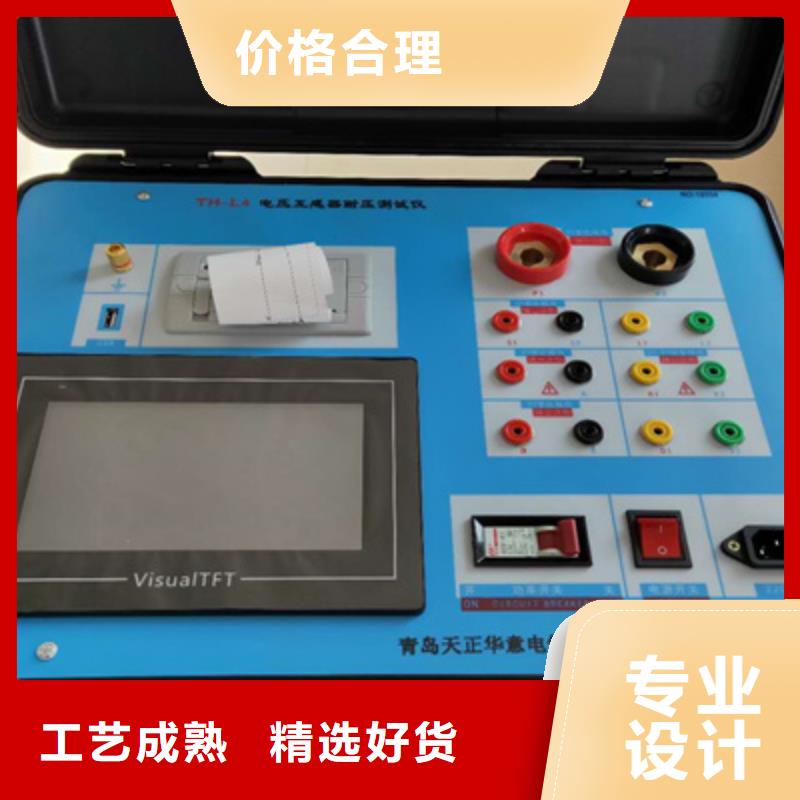

安徽互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。
