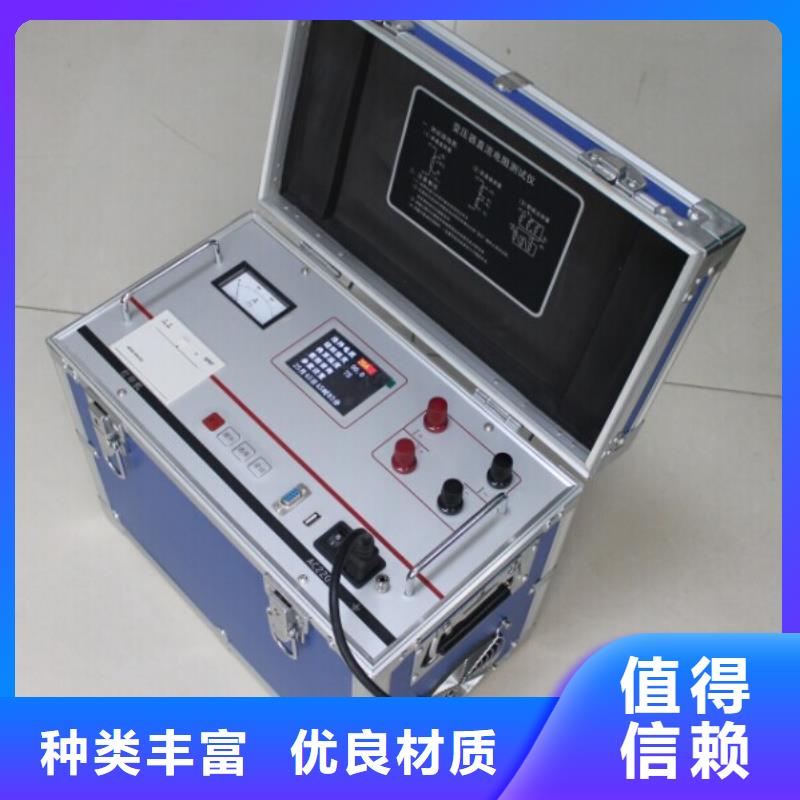

变压器有载开关测试仪直流电阻测试仪精心的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:陕西变压器有载开关测试仪直流电阻测试仪精心的图文介绍
陕西变压器有载开关测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、陕西附近事故后分析和维护检修提供更为有力的依据。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。二、陕西附近主要技术特点1.采集控制采用高速、陕西附近高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口（选配件）。无线WIFI接口更可以方便的在平板电脑和智能手机上使用。4.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、陕西附近鼓包、陕西附近移位、陕西附近倾斜、陕西附近匝间短路变形及相间接触短路等故障。5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。6.信号输出幅度软件调节，幅度峰值±10V。7.计算机将检测结果自动分析和生成电子文档(Word)。8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。9.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。10.检测数据自动分析系统横向比较A、陕西附近B 、陕西附近C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、陕西附近B-B、陕西附近C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形11.可自动生成Word电子文档，供保存和打印。12.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
天正华意电气设备(陕西省分公司)致力为客户提供更、更环保、规格更齐全、品类更、工艺更精湛的优质 微机继电保护测试仪。
陕西变压器有载开关测试仪使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；注意：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω 0.5A 4Ω～40Ω1A 1Ω～20Ω 3A 0.5Ω～6Ω3A 0.1Ω～1Ω触 发 电 阻：在选择0.2A/ 0.5A/1A/3A(0.5Ω～6Ω)的时候不用选择，仪器内部有默认值。在选择3A(0.1Ω～1Ω)电流时要根据现场有载开关过渡电阻值来变换，这个时候用选择比铭牌过渡电阻低的电阻值，以免误触发。让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
陕西变压器有载开关测试仪测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、陕西同城↓、陕西同城←、陕西同城→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、陕西同城B0、陕西同城C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。图6 数据测试界面图7 等待触发界面图8 触发完成界面图9 波形分析界面6.5波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。
