以下是:陕西隔离开关触指压力测试仪,智能配电终端测试仪现货充裕的图文介绍
天正华意电气设备(陕西省分公司)自建立以来，一直从事设计、生产制造及销售、安装 微机继电保护测试仪的综合性企业，具有二十多年的生产历史，凭借先进的生产工艺、雄厚的技术力量、完善的售后服务，获得了广大 微机继电保护测试仪用户的好评及回单。
陕西隔离开关触指压力测试仪下面介绍各种不同的隔离开关模拟触头调试的方法4.4.2 图5、图6是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.4.3图7是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。
陕西隔离开关触指压力测试仪按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸： 标准尺寸：Φ49D55标准尺寸： 标准尺寸：Φ79D109标准尺寸：Φ109五、测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。

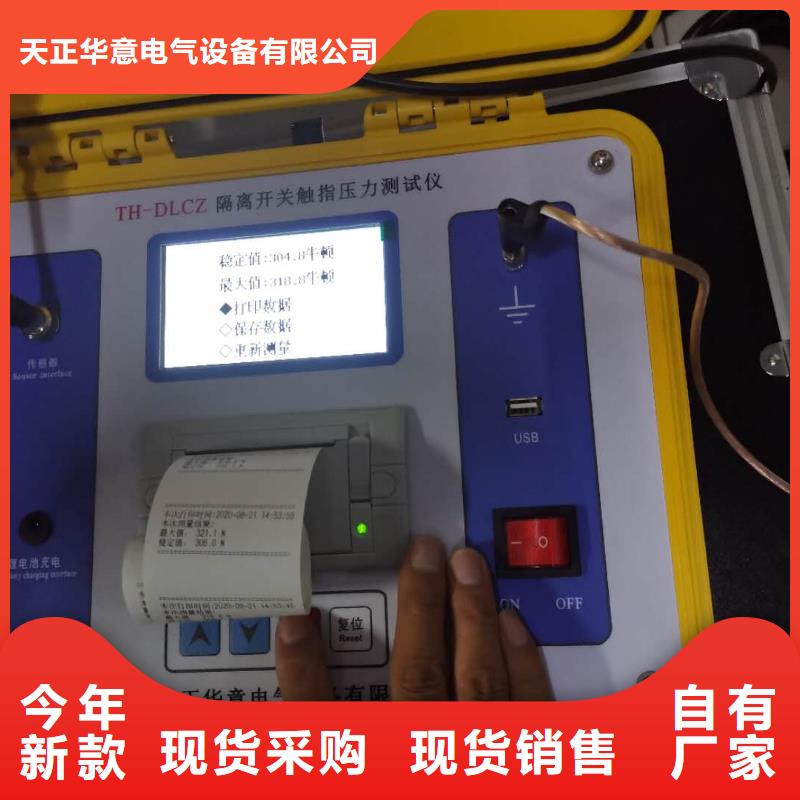

陕西隔离开关触指压力测试仪准备测量连接好接地线和传感器信号线，打开测试仪电源开关，等待3-5秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：然后按【确定】键或者触屏【开始测量】进入测量，如下图：按照屏幕提示，再次按【确定】键或者触屏一下，正式进入测量显示值界面，传感器的测量值会变化显示，如下：看到数据基本稳定，此时再按【确定】键或者触屏一下，仪器结束此次测量。界面显示如下：此时，可以选择“数据打印”或者“保存数据”，或者再次“重新测量”。关于数据保存，做如下说明：◆U盘必须要插好。本仪器经过升级了的软件，可以识别大容量U盘，例如16G U盘。◆当提示数据写入成功时，退回到数据界面时方可拔取U盘。4.2设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，或者按触屏虚拟按键完成设置，修改完成后，按【确认】键或者保存菜单退出。4.3 校准设置4.3.1 触摸屏校准如果触摸屏使用一段时间，触摸失灵或者显示不正常的时候，请按如下方法对触摸屏进行校正。开机显示主菜单界面：同时按【向上】键和【确定】键，显示界面如下：用圆珠笔或者螺丝刀头轻轻点击上图圆心所在位置，停留时间大约为2秒中以上，4个角全部校正完毕后，会提示校准成功，然后回到主界面菜单。如果一次不成功，请再次重复操作。出厂前已校准好。

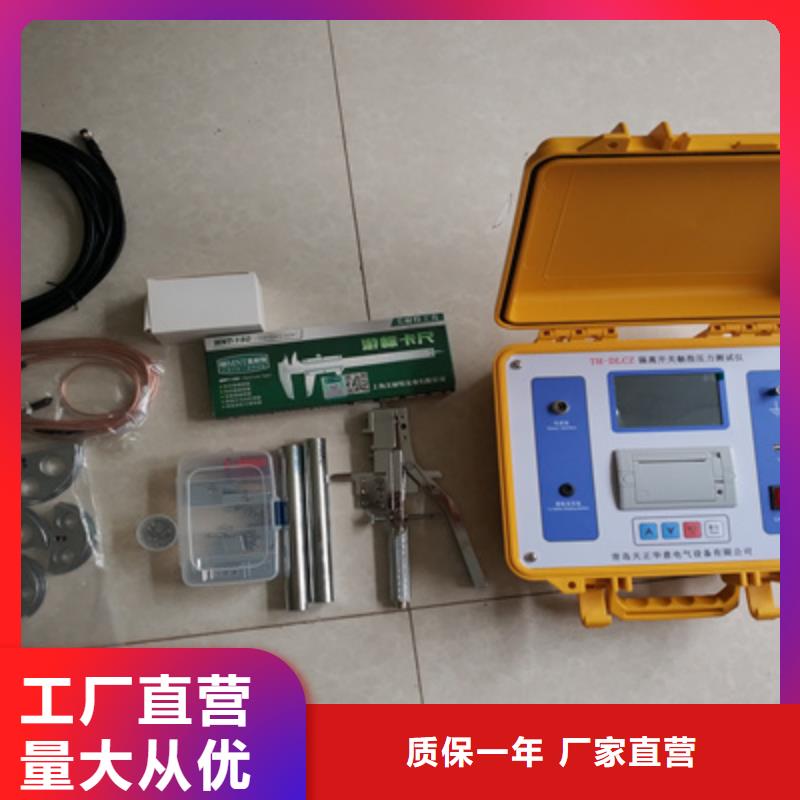

陕西隔离开关触指压力测试仪如有几对触指则应分别测量DLCZB隔离开关触指压力仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力用DLCZ的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、用DLCZB折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便
