想要一睹触指压力测试仪-【配电自动化终端测试仪】设计合理产品的风采吗？别犹豫，我们的视频将带您领略产品的每一个精彩瞬间，从细节中感受品质，从画面中捕捉魅力。
以下是:安徽触指压力测试仪-【配电自动化终端测试仪】设计合理的图文介绍
安徽触指压力测试仪本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间 10-9999ms 任意设置误差不超 ±2ms2．合闸时间 10-9999ms 任意设置误差不超±2ms3．跳闸电流 1A、2A、3A、4A、5A（程序根据动作电压程序自动控 制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压交直流24-220V6．直流电源输出：10-220V、1kva程控可调（选配）7．输出节点数量：每相提供两路常闭节点和两路常开节点8．辅助触点容量 AC220V5A9．环境条件：温度 -25°---＋55°C相对湿度 ≤80％10．体积 360×220×180mm311．重量 4Kg
天正华意电气设备(安徽省分公司)选用的 微机继电保护测试仪材质符合标准，企业严把质量关，做到不合格不出厂。经营理念：以市场为导向、以用户为中心、追求卓越。质量方针：专业创造价值，质量铸就品牌。公司宗旨：经济讲效益，管理讲制度，办事讲原则，工作讲效率。期待与您合作共赢。

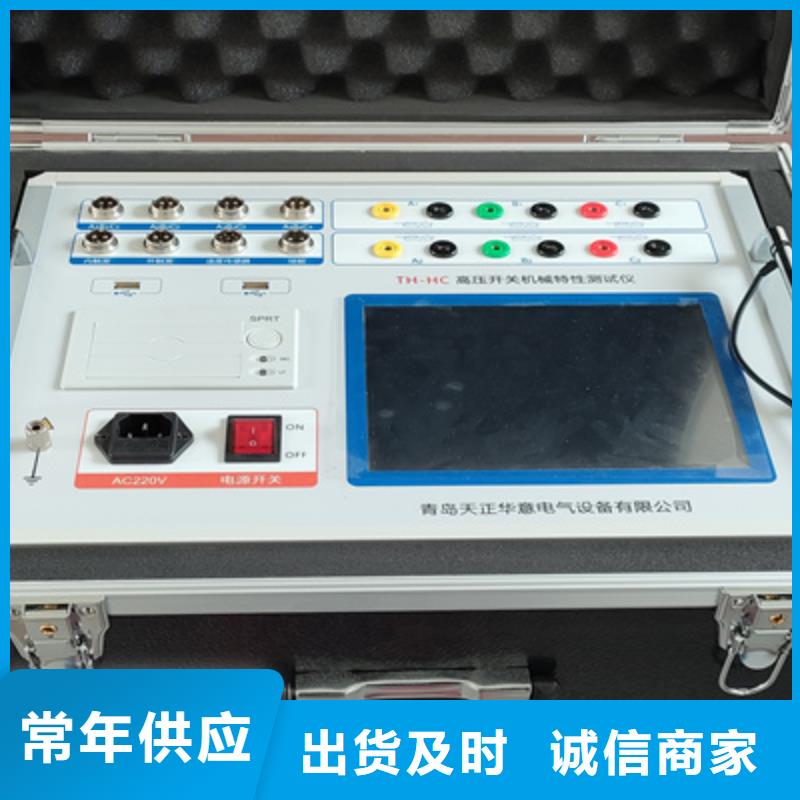

安徽触指压力测试仪建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。9、电机储能测试，测量出电机储能时间和电流。10、专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。三、技术参数：1、时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1％±2个字；2、电流测量：0.1-200A，检测精度±5％，小检测值±100mA；3、电压测量：DC10-300V，检测精度±5％，小检测值±50mA；4、速度测量：速度及行程测量：刚分、刚合速度，分、合闸瞬时速度，分、合闸速度及平均速度；总行程、开距、超程、过冲行程、返弹行程；5、测速范围：0.1mm传感器 0.01～15.00m/s；360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；6、传感器测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。7、仪器电源：DC12V（请使用专用适配器充电）,

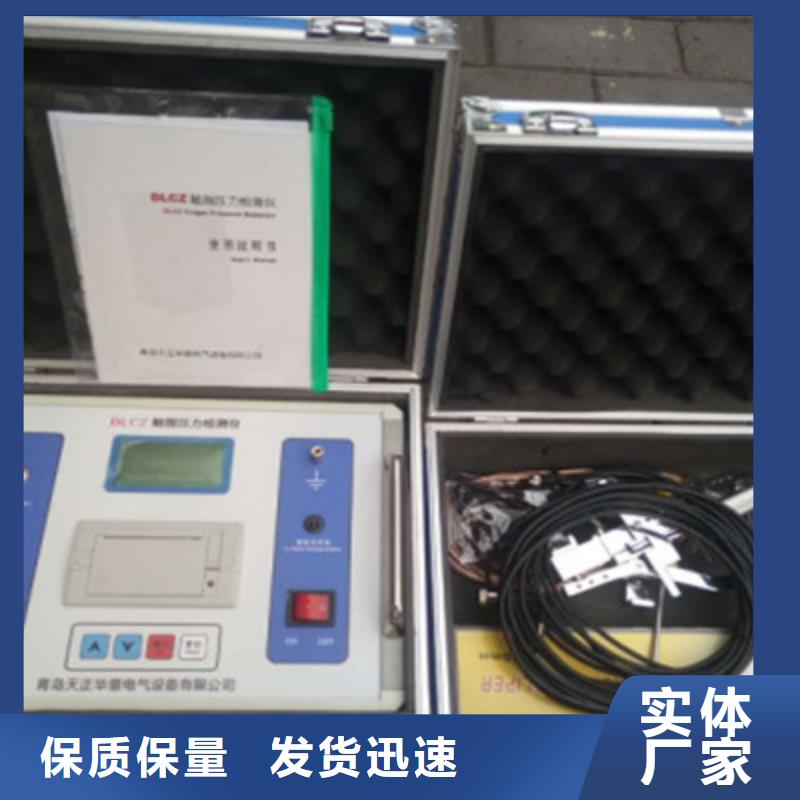

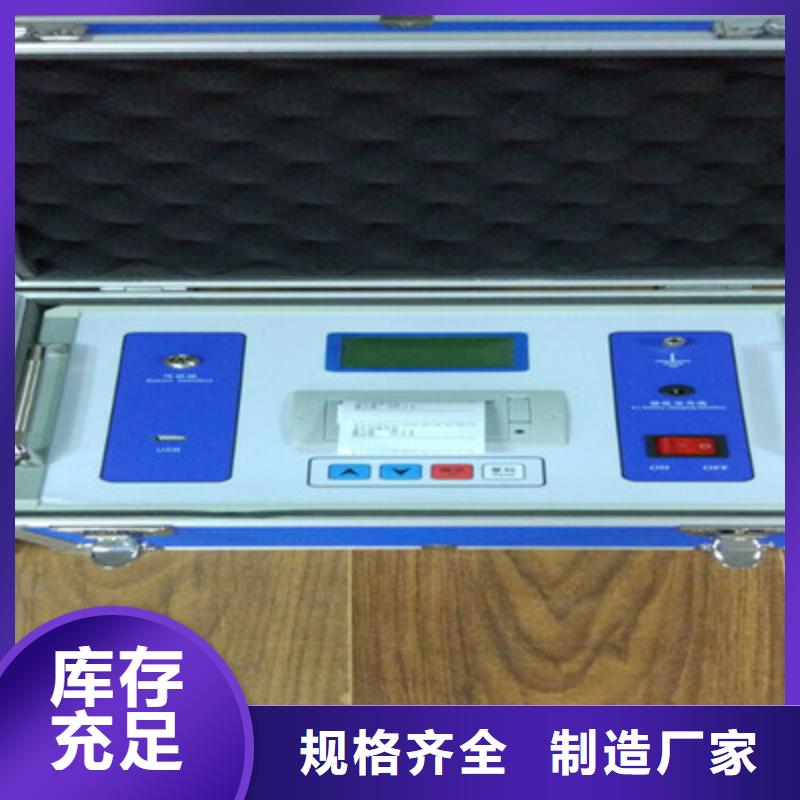

安徽触指压力测试仪、仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。
