以下是:江苏扬州雷电冲击发生器-交直流试验变压器定制定做的图文介绍

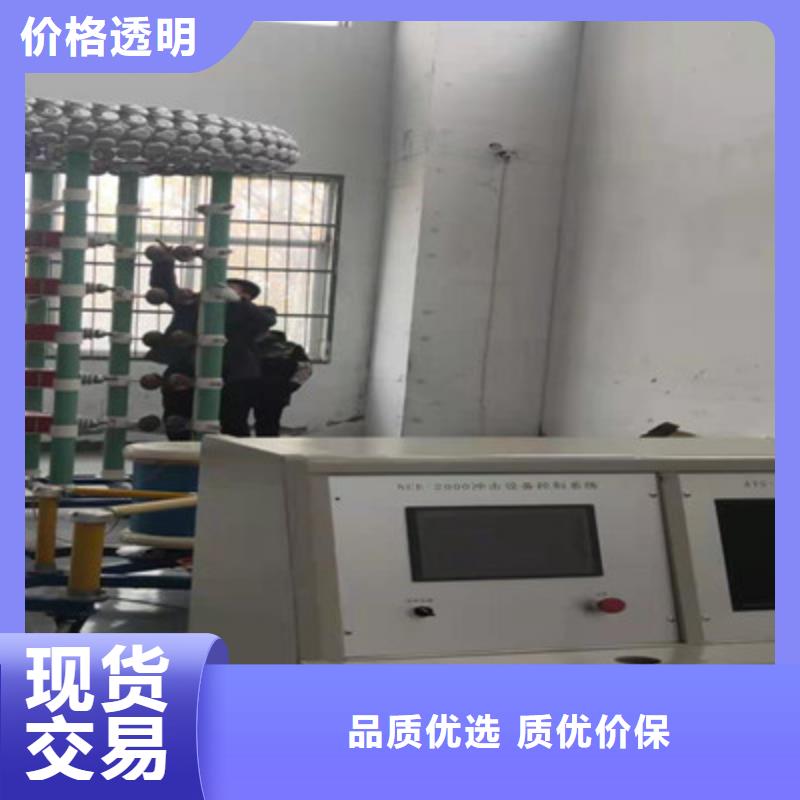

江苏扬州雷电冲击发生器 测量系统结构说明如下：测控一体化工作台为两联柜形式，显示器、键盘鼠标放置在桌面上，计算机主机、示波器、隔离滤波电源、UPS放在办公桌内，继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后,系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台,工作方式的设置由测控软件（具有软件著作权）自动完成。其带宽100MHz，标称分辩率达9bit，采样速度达2.5GS/s，记录长度10M，通道2个；可记录雷电全波、操作波和雷电截波。用户只需根据界面提示，输入各项试验条件即可（用户也可选择其它示波器）。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪（仪器具有PTB校准）校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K ％标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道,采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(＊.DAT)的格式存盘，从硬盘中读出并显示在屏幕上，帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ，在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能, 输入文字，绘制和插入电路接线图，插入试验波形图，存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能，方便用户分析波形。
在激烈的 微机继电保护测试仪市场竞争中，凭借良好的合作关系公司茁壮发展，在持续改进、追求卓越不断进取、不断满足的信念，天正华意电气设备(扬州市分公司)在不断创新中求发展，个人靠创新精神求进步，日积月累，量变到质变，每天的一小步，就是企业将来的一大步，点滴的汇集，使公司成长的实力雄厚的 微机继电保护测试仪企业。 公司可为用户订做各种特殊规格，特种材质 微机继电保护测试仪，交货及时，价格低，质量优，节假日照常营业、并可汽运、火运，量大可以在厂直接发货。

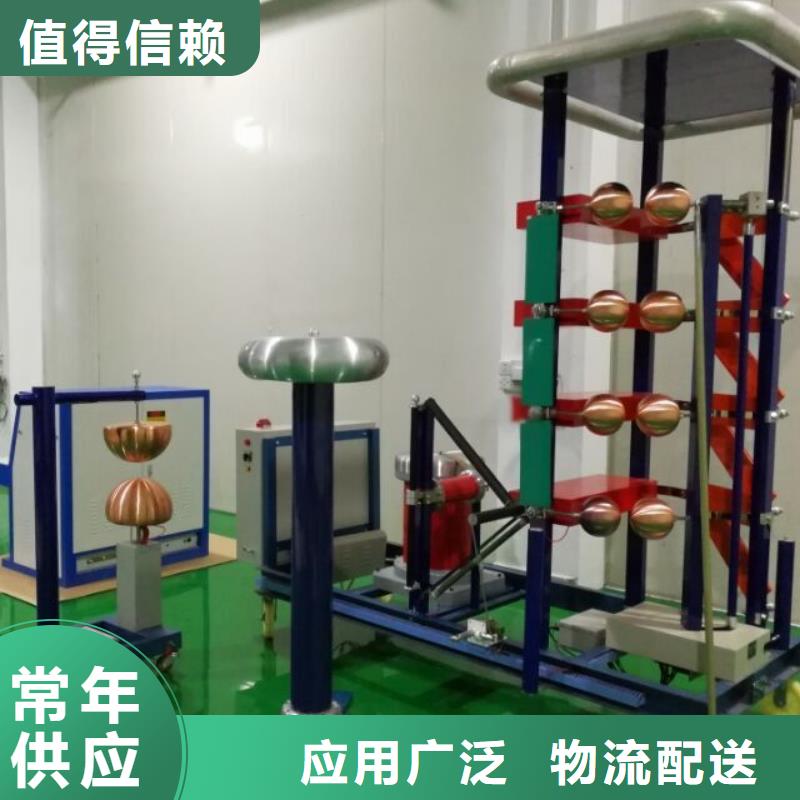

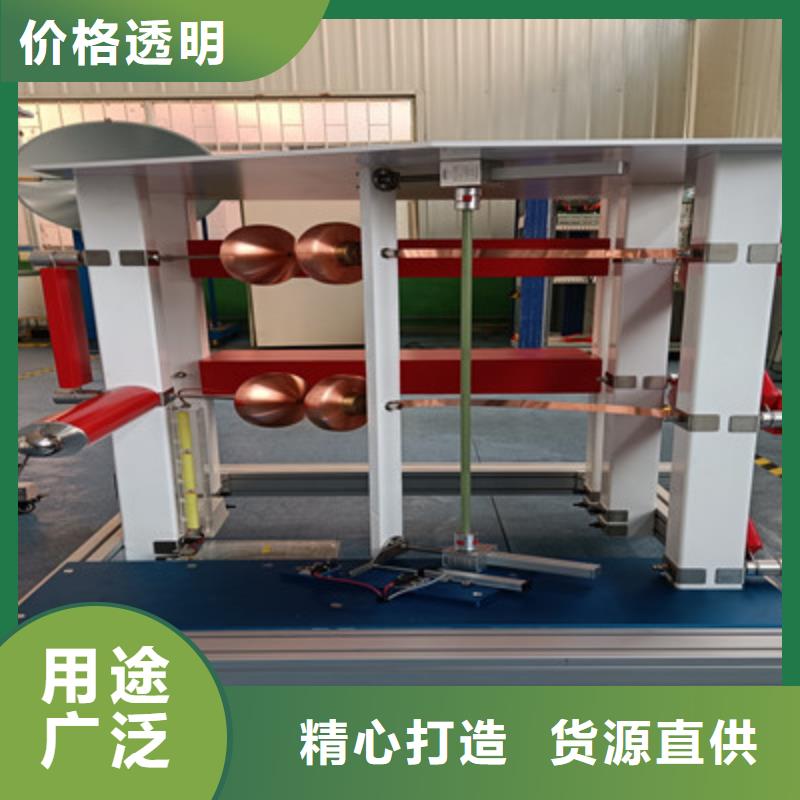

江苏扬州雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。4.7 冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。
