以下是:江苏扬州【变频串联谐振耐压装置电缆故障测试仪甄选好物】的图文介绍
天正华意电气设备(扬州市分公司)主营产品： 微机继电保护测试仪。公司拥有雄厚的开发能力、先进的工艺设备、严谨的质量管理、完善的售后服务、战略化的人力资源、卓越的企业文化、永争di yi的价值观念。坚持走引进，吸收与自主开发并重的技术道路, 建立了一支率、高素质的产品开发队伍。同时，建立了规模庞大、设施先进的技术中心，模块化生产方式的总装线、先进检测设备，确保产品质量稳定可靠。企业的服务宗旨：敬业 务实 创新，公司的质量目标：力争产品的合格率达到 、用户满意率达到。我们用“诚信”打造了“启豪”您的要求是我们的目标，我们向您承诺“启豪”产品 能给您带来更多的快乐。我们期待您的光临，让我们携手共进。

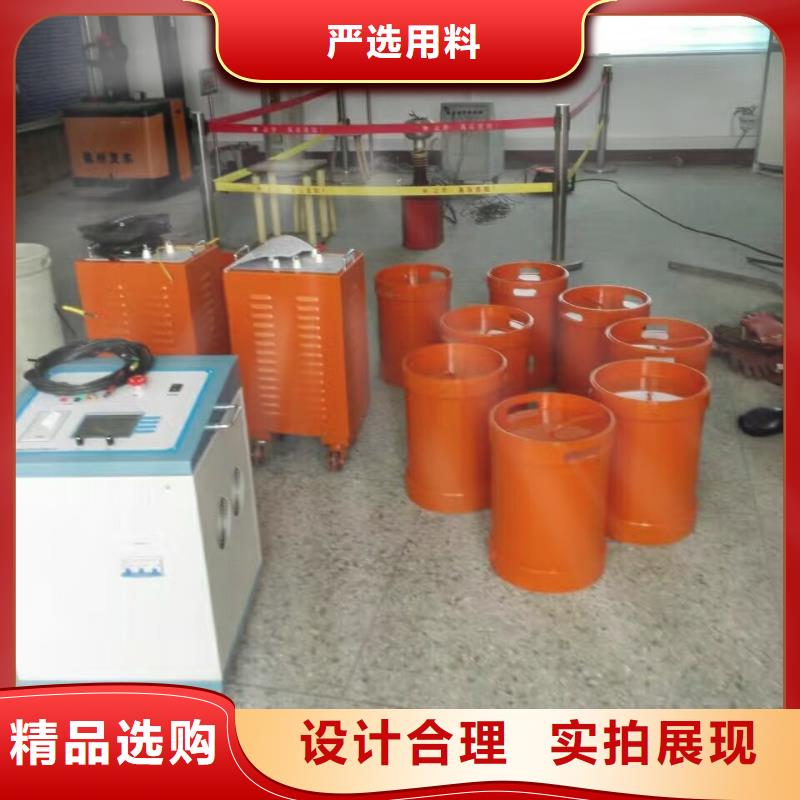

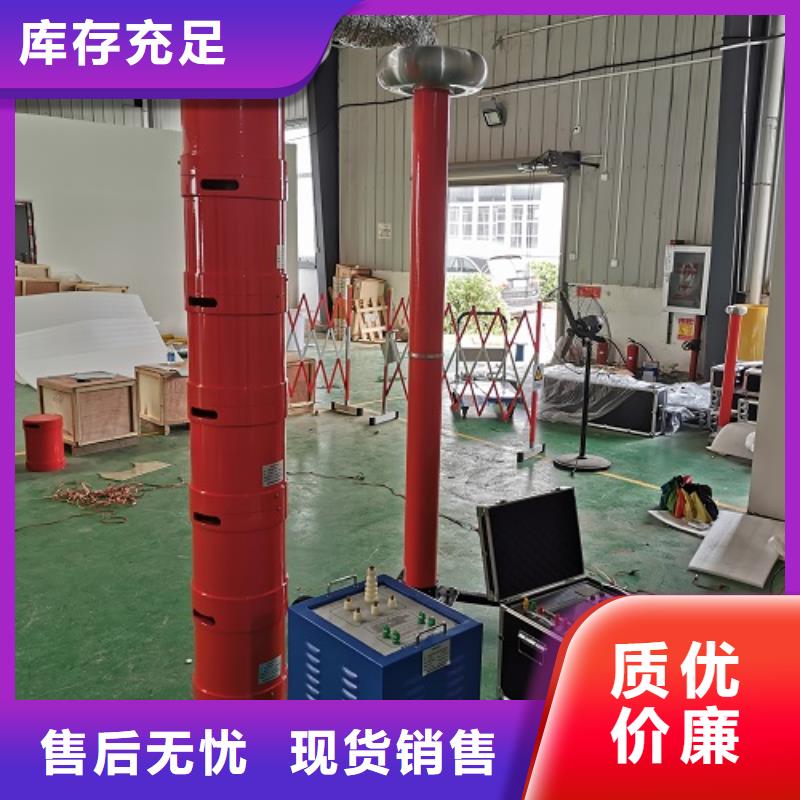

江苏扬州变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
江苏扬州变频串联谐振耐压装置?开机试验2.1.开机后，液晶的显示界面如图2所示：图2?自动试验：自动试验模式；?手动试验：全手动试验模式和半自动试验模式；?参数设置：各种试验参数的设置；?文件管理：查看和输出试验记录；?参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量；2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“参数配置”后，液晶的显示界面如图3所示。图3?起始频率：自动调谐时的开始频率，下限频率为20Hz，上限频率为200Hz。?终止频率：自动调谐时的结止频率，下限频率为200Hz，上限频率为300Hz，设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。?起始电压：设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。?阶段试验电压，试验时间：设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；
江苏扬州变频串联谐振耐压装置 手动试验：由用户操作来寻找谐振点和控制耐压。参数设置与自动试验的试验参数设置相同，完成后进入试验界面， 手动试验界面确认参数无误后按“启动”键开始试验。首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2（频率）切换步进，左右旋转，在当前频率上增加或减少频率。反复调整，直到找到电压，以此时的频率作为谐振点频率。也可以按“扫频”键让系统自动寻找谐振点。然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进，步进分10kV，5kV，1kV，0.1kV四档。左右旋转，可调整目标电压。系统根据目标电压自动升降压。系统将高压调节到目标电压后，开始耐压并顺计时，直到人为控制进入下一步骤（升压，降压或停机）。在试验中途可以按“降压停机”键降压停机，遇到紧急情况按“紧急停机” 键直接停机 系统时间：此菜单选项用于设置仪器内部系统时间 设置系统时间数据管理：用来查看保存的试验结果。数据查 数据查看四、注意事项及常见问题1、高压试验请注意，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。2、本系统支持的电压为300kV，实际能够升到的高压由电抗器决定，请根据试验电压调换合适的激励变压器的高电压端的接线。 如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确 降压停机”采用逐步降压停机的方式，遇到紧急情况请点击“紧急停机”按钮系统将直接停机。 如果系统显示的高压跟万用表显示的高压不一致，请检查“试验参数”中的“分压变比”是否正确填写。 如果自动扫频失败，请检查“试验参数”中的“激励变比”是否正确填写.如果自动扫频时经常跳闸(电流过大)，请将“激励变比”设置为较大的值，以减小扫频时的输出步数。 使用旋转鼠标设置参数时不能旋转过快，否则设置值会往回跳动。特别是在手动试验开始后，通过旋转鼠标改变频率或者目标电压，如果旋转太快会导致频率或目标电压突然跳动到上一个值 开机后有几秒钟的停顿，等待系统充电。9、键盘是多功能复用的，对每一页界面而言，键盘的具体功能可能不同，请参考键盘对应的文字提示。10、每次按下按键后，需要松开重新按下才有效。 被试品的试验目标电压若在8kV左右时，建议采用手动试验方式；不宜采用自动试验方式。
