涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。 3、包装前对机械加工面GB4879标准防腐处理。  4、运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。  九、供货范围:  1、整机供货：门板、门框、门架、传动螺杆、密封条、手动启闭装置及安装用的所有紧固件等。@闸门的优缺点分析  一， 钢制闸门  优点：自重轻、承载能力大，耐冲击，性能和质量稳定，止水性严密，制造、安装施工工艺简单，施工工期短，维修简单方便，且具有一定的抗震性，可减少启闭设备的投资等优点。  缺点：钢制闸门防腐性能差，需定期进行维护，相对使用寿命短。 二， 铸铁闸门  优点：耐腐蚀，防腐性能较好，一次性安装成型，维修费用低，常用于尺寸较小，结构复杂的平面闸阀、蝴蝶闸阀等




将调整螺栓与工程配钢筋旱牢，再用塞尺检测各止水面的间隙，同时对间隙超过0.3mm处进行调整，确保各止水面的间隙在0.3mm以下，再将闸门背水面两边立门槽用金属或木质杆支撑，防止浇注时积压，造成门槽向内夹卡门板。 可进行二期浇注。 （5）在浇注混凝土时，流进闸板、闸框、斜铁、档板间隙中的灰浆应， 防止灰浆凝固后影响闸门启闭。2、 第二系列： 用于城市给水、排水的闸门、堰门等设备可以挂墙安装，也可以与池底相平安装。 四、使用与保养 （1）闸门在启闭时应注意闸板上、下极限位置，以免损坏闸门或启闭机。（2）闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。（3）闸门关闭时在距底面0.1m处，将闸门暂时停住1分钟，利用门底激流 冲净底门槽内的杂物，然后再将闸门关闭。@


试验方法与检脸规则  密封面间隙检验  门板与门框密封座的结合面，必须外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1 mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。    装配检验  将门板在门框内人座，作全启全闭往复移动，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合3.2-3.4的规定。    渗漏试验  密封面应任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐渐注人清水，以水不溢出为限，其密封面的渗水量应不大于l.2 5L /min·m (密封长度)。





注意事项：  铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。  建议客户谨慎安装，如有不会可以咨询本厂工程师。@

 一、总体结构及安装方式  1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：  单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)；  双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。  b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。

    靠壁式                                 附壁式

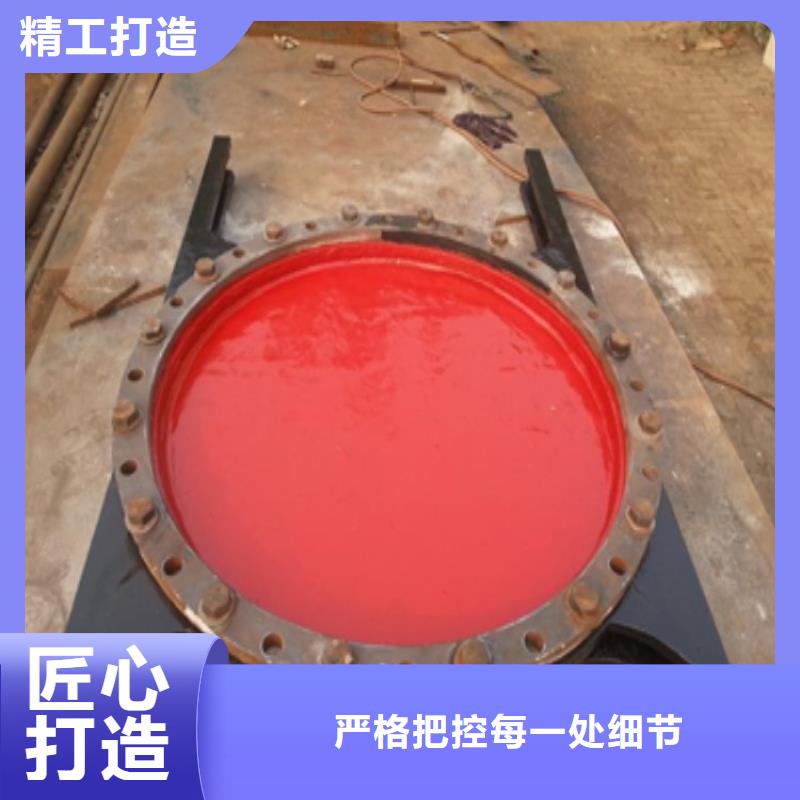

    法兰式                           下开式  c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。  d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。  e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。  f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。




工厂直销，价格可议。多年 泵站上卧式闸门行业生产经验，保持稳定的产品质量，从原料到出厂，严格把关每一个流成，工艺严格技术成熟，保持 泵站上卧式闸门产品质量稳定。





 法兰螺栓孔直径d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。  墙式闸门与墙面接合的门框表面，应保持平整。  门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。  导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座  密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。  吊耳或吊块螺母  门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。
