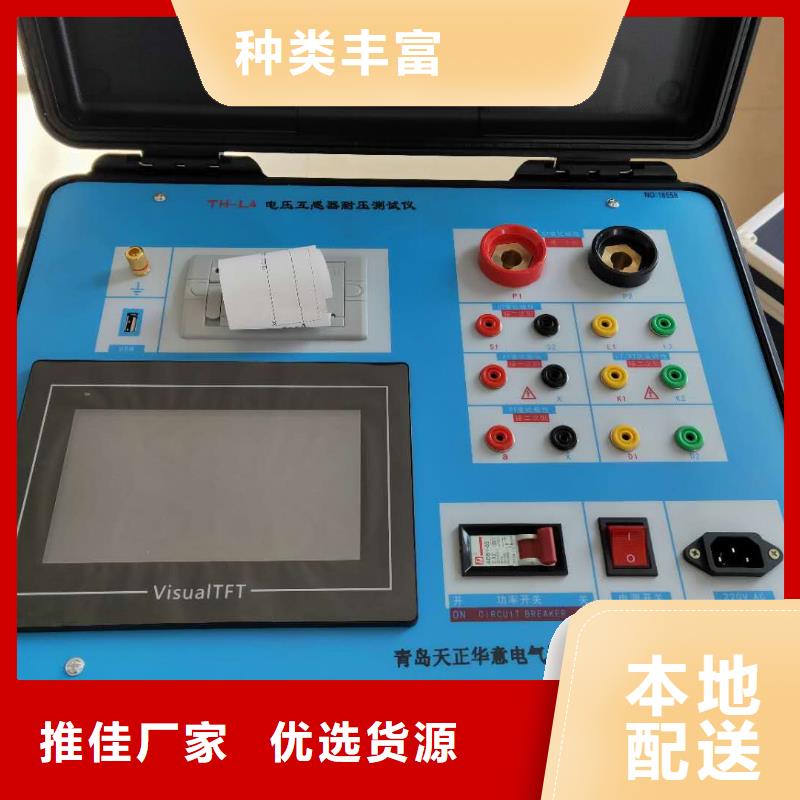

山东日照互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。
山东日照互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置： 在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
山东日照互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
天正华意电气设备(日照市分公司)秉承＂服务至上＂、＂以人为本＂、＂技术革新＂ 的发展理念，得到了广大 微机继电保护测试仪客户和同行的认可和广泛支持。 通过公司所有员工的不懈努力和开拓，我们已成为 微机继电保护测试仪行业颇具影响力的厂家。我们真诚的希望与国内外用户建立并保持友好合作关系，促进共同发展。我们将凭借在 微机继电保护测试仪领域丰富的经验和良好的国际信誉，不断的为客户提供更为高品质 微机继电保护测试仪的产品和专业化的服务。

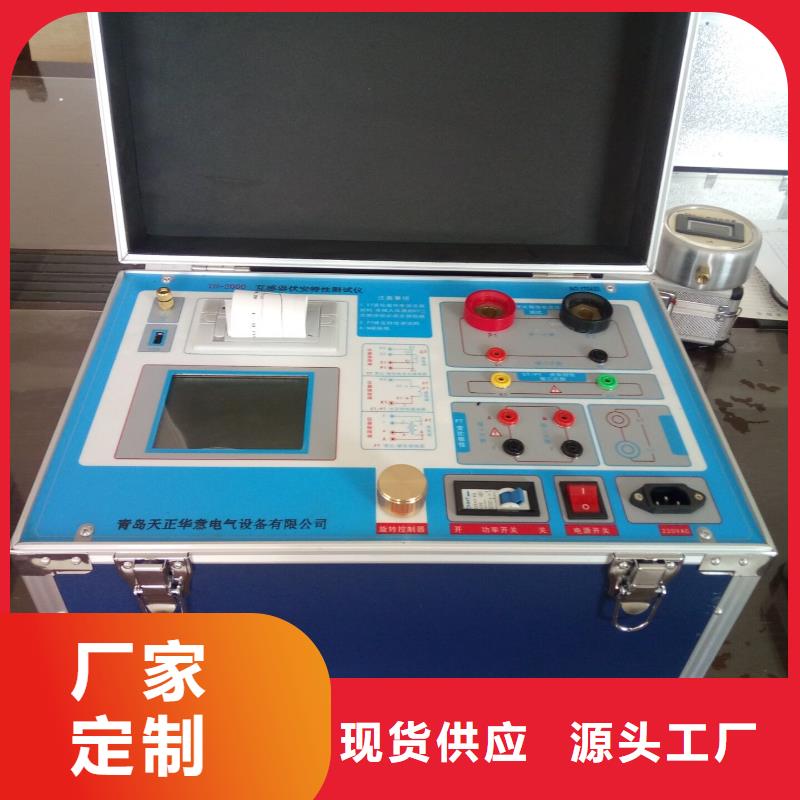

山东日照互感器综合测试仪CT测试8.1、CT励磁（伏安）特性测试在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—3000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。 图4，CT励磁特性测试界面CT伏安特性结果图 2）、伏安特性（励磁）测试结果操作说明试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。
