我们的变压器绕组变形测试仪三标准功率源定金锁价视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:山东日照变压器绕组变形测试仪三标准功率源定金锁价的图文介绍
天正华意电气设备(日照市分公司)位于交通便利、风景优美的--山东日照工业园。 拥有自己的技术和销售团队，是国内一家的集研制、生产、销售、服务于一体的多元化企业，注册资本510万元。
公司主营产品有各种规格的 微机继电保护测试仪，我们可以做到，产品按来图加工，或本公司提供适合的设计方案供用户选择；并可提供产品安装指导和服务。
山东日照变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。

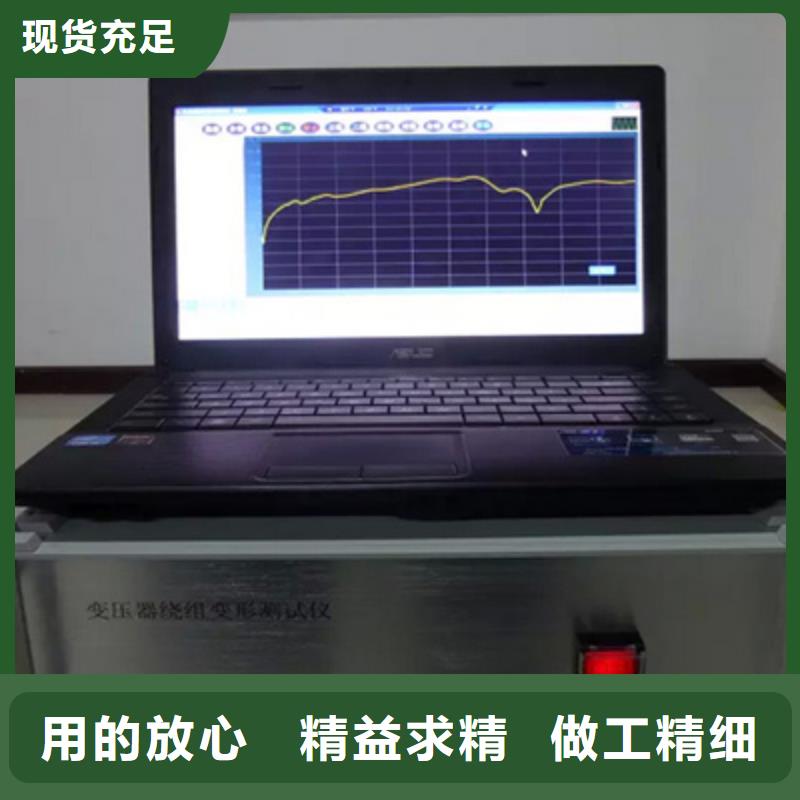

山东日照变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。
山东日照变压器绕组变形测试仪相关性分析在E区中的曲线自动分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。点击“分析”，系统会在左侧弹出报告显示窗口，该窗口显示目前的测试报告内容，操作者可再次对信息进行确认和录入，点击报告显示窗上的“导出”，弹出保存对话框，可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中，文件名以“打印报告”＋“打印时间”的形式存储。在E区中选中的曲线自动分组，每组曲线在组内进行相关性分析。分析分为横向比较，纵向比较和两两比较，横向比较为绕组间的比较，1-2-3为一组，4-5-6为一组，7-8-9为一组。纵向比较为同绕组之间的比较，1-4-7为一组，2-5-8为一组，3-6-9为一组。两两比较为绕组成对比较，1-2，3-4，5-6，7-8分别为一组。窗口下部为报告输出的内容选择。

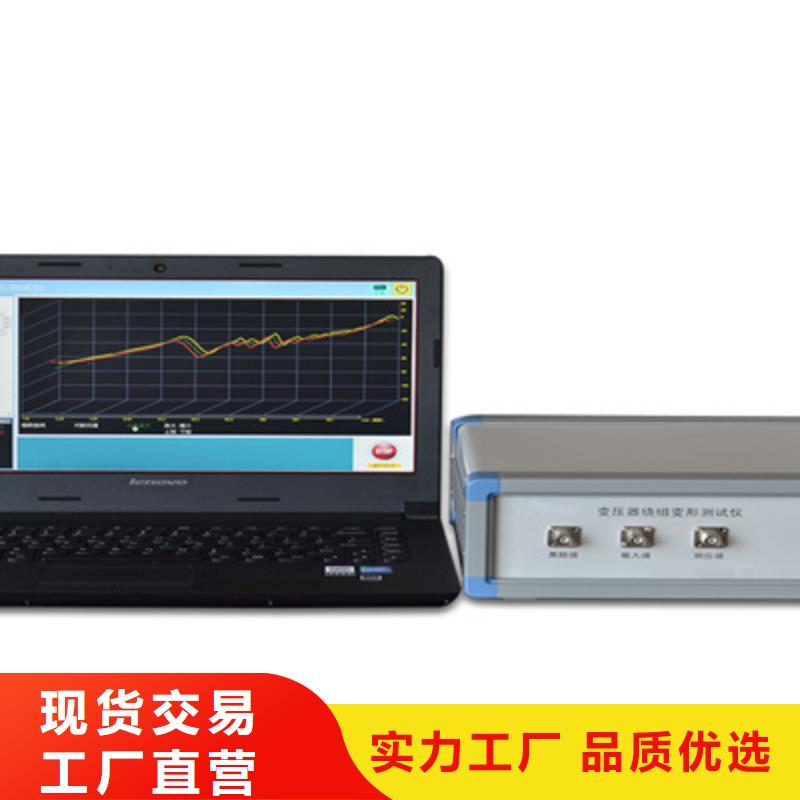

山东日照变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线
