以下是:江苏苏州触指压力测试仪蓄电池充放电测试仪厂诚信经营的图文介绍
江苏苏州触指压力测试仪用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55D79标准尺寸：Φ79D109标准尺寸：Φ109 五、测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象 排除办法 备注开机后无显示 电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。 显示屏按下按键不能操作 返厂处理。 压力传感器空载静止测量值不为零（相差10N以上） 在测量确认界面按清零键；仪器未标定或需要重新标定。 七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查 1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。
江苏苏州触指压力测试仪本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间 10-9999ms 任意设置误差不超 ±2ms2．合闸时间 10-9999ms 任意设置误差不超±2ms3．跳闸电流 1A、2A、3A、4A、5A（程序根据动作电压程序自动控 制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压交直流24-220V6．直流电源输出：10-220V、1kva程控可调（选配）7．输出节点数量：每相提供两路常闭节点和两路常开节点8．辅助触点容量 AC220V5A9．环境条件：温度 -25°---＋55°C相对湿度 ≤80％10．体积 360×220×180mm311．重量 4Kg
江苏苏州触指压力测试仪如果一次不成功，请再次重复操作。出厂前已校准好。4.4测量方法4.4.1将调整好的模拟触头在需要测量的触指与触头接触线处，用手握住手柄使前端张开至a值，此时测试仪液晶上显示两组数字，一组是随模拟触头感受压力的大小显示瞬时值，随着压力值的微小变化，数值都有变化；另一组跟踪模拟触头感受压力的峰值（值）压力显示并自动锁定。整个测量采样过程多记录为3分钟，此过程中，观察液晶显示数据，大约3-5秒测试完成后，当用户发现测量值基本稳定后，按一下【确定】键完成测量。此时数据可以选择存储U盘中。此时屏幕提示是否打印数据，如果需要打印，则按一下【确定】键即可；或者按一下向下键 →【确定】键，选择重新再次测试。下面介绍各种不同的隔离开关模拟触头调试的方法4.4.2 图5、图6是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.4.3图7是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。

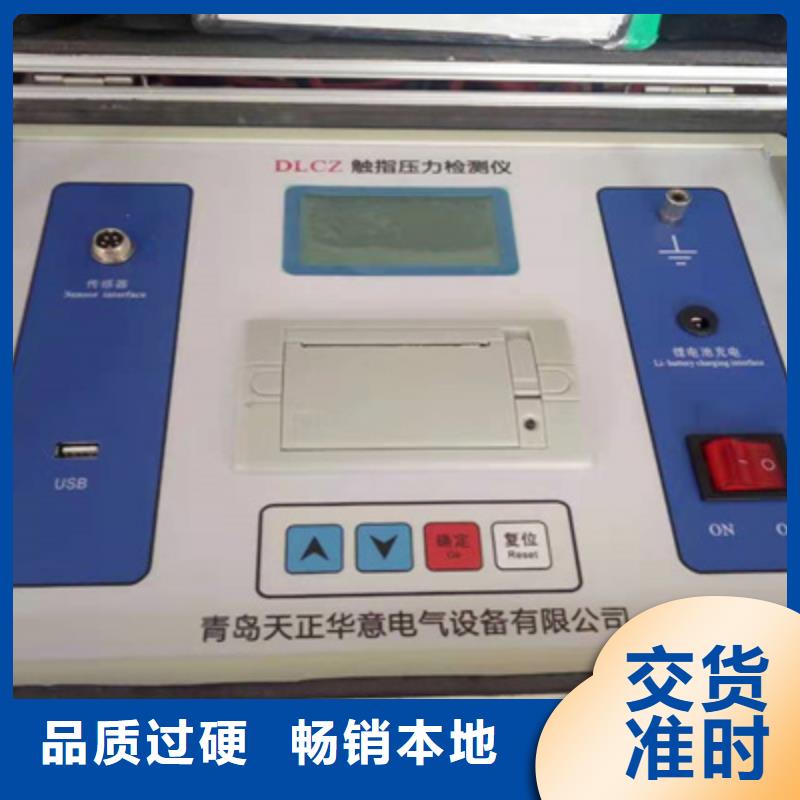

江苏苏州触指压力测试仪操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；三、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm
天正华意电气设备(苏州市分公司)拥有一支成熟的 微机继电保护测试仪专家队伍，依靠周到专业的服务和丰富的人力资源，已为两千多家企业通过相应的 微机继电保护测试仪。关注服务品质，创造企业价值，节省客户成本 我们的愿景：传递品质信念，突破行业传统思维模式，构建现代运营体系。
江苏苏州触指压力测试仪准备测量连接好接地线和传感器信号线，打开测试仪电源开关，等待3-5秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：然后按【确定】键或者触屏【开始测量】进入测量，如下图：按照屏幕提示，再次按【确定】键或者触屏一下，正式进入测量显示值界面，传感器的测量值会变化显示，如下：看到数据基本稳定，此时再按【确定】键或者触屏一下，仪器结束此次测量。界面显示如下：此时，可以选择“数据打印”或者“保存数据”，或者再次“重新测量”。关于数据保存，做如下说明：◆U盘必须要插好。本仪器经过升级了的软件，可以识别大容量U盘，例如16G U盘。◆当提示数据写入成功时，退回到数据界面时方可拔取U盘。4.2设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，或者按触屏虚拟按键完成设置，修改完成后，按【确认】键或者保存菜单退出。4.3 校准设置4.3.1 触摸屏校准如果触摸屏使用一段时间，触摸失灵或者显示不正常的时候，请按如下方法对触摸屏进行校正。开机显示主菜单界面：同时按【向上】键和【确定】键，显示界面如下：用圆珠笔或者螺丝刀头轻轻点击上图圆心所在位置，停留时间大约为2秒中以上，4个角全部校正完毕后，会提示校准成功，然后回到主界面菜单。
