简约不浮华，不简单实用。我们的变压器有载开关测试仪,灭磁过电压测试装置专注生产N年产品视频用直观的方式展现产品的实用性和价值。

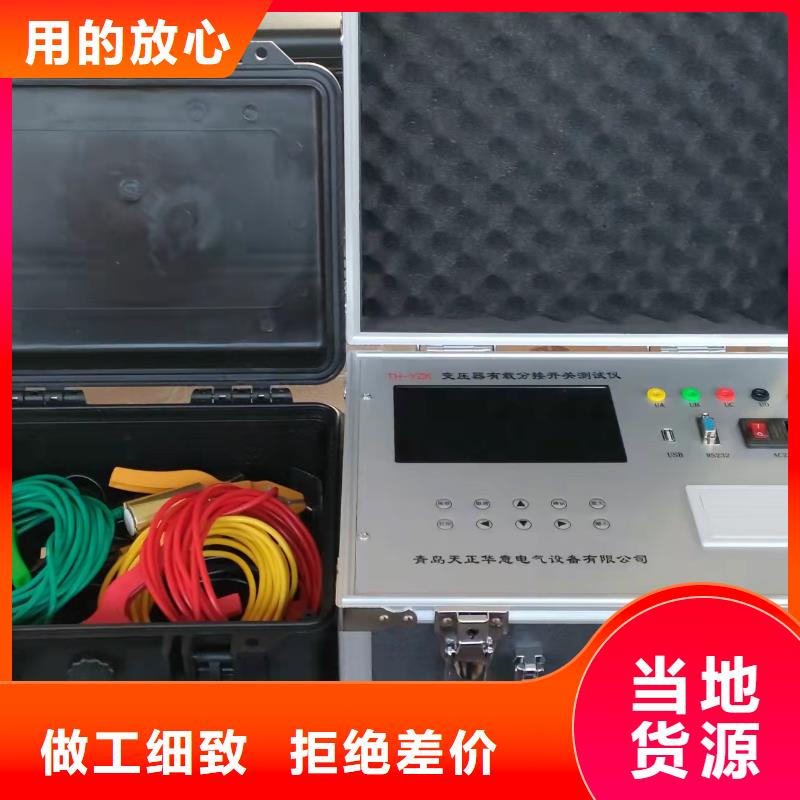

以下是:江苏苏州变压器有载开关测试仪,灭磁过电压测试装置专注生产N年的图文介绍
“天天都是 3.15”是我们始终遵循的宗旨，坚持以质量求生存、品质求发展，不断开拓创新。天正华意电气设备(苏州市分公司)全体员工以“再铸辉煌”为精神动力与社会各界同仁携手共创 微机继电保护测试仪天地，欢迎新老客户莅临我公司参观指导。
江苏苏州变压器有载开关测试仪移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、→”键直接翻页。按取消键返回到开机界面。
江苏苏州变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
