产品视频展示，助您洞悉互感器综合测试仪_高压开关特性校准装置闪电发货产品的每一处细节。让购买决策变得轻松简单，为您带来更好的购物体验。
以下是:重庆互感器综合测试仪_高压开关特性校准装置闪电发货的图文介绍
本公司坐落于平度市平安路2号，公司是集研发、制造、销售、服务于一体的大型综合性公司，拥有雄厚的技术力量和先进的生产设备以及科学的管理体制，公司主营产品 微机继电保护测试仪，产品以良好的性能，精良的品质得到了广大客户的认可。 公司具有先进的质量保证体系和科学的检测手段，生产设备先进精良，产品性能达到标准。公司建立完善的质量保证体系，对产品实行严格的质量控制，确保产品达到质量标准，充分满足广大顾客需求。
重庆互感器综合测试仪开始任意点测试：在此选项按回车键开始所设置参数校验点测试。参数设置完成后，选择开始测试，出现图7所示界面图7、单点测试数据结果界面图中可见：屏幕中显示当前测试点的比差和角差值及修约结果。4、CT直阻测试界面在选中‘CT直阻测试’时，进入直阻测试接线提示屏。如图8所示：图8、CT直阻测试接线提示界面图中给出CT直阻测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图9所示：图9、CT直阻测试结果界面图中可见：屏幕中显示出实测的过程数据及直阻结果数值。5、CT变比粗测界面如果需要对被测CT进行粗略测量（在不知道被测CT的变比值的情况），用“CT变比粗测”界面进行测试；首先进入接线提示屏，如图10所示：图10、CT变比粗测接线提示界面图中给出CT变比粗测的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图11所示：图11、CT变比粗测结果界面图中可见：屏幕中显示出实测的过程数据及变比粗测结果数值。6、PT变比极性测试界面对于PT变比和极性的测量（不能达到校验的精度），用“PT变比极性”界面进行测试；首先进入设置及接线提示界面，如图12所示：图12、PT变比极性设置接线提示界面参数设置项目有：高额定电压、低额定电压、开始PT测试三个项目；同时给出具体接线图。各项参数的含义和作用如下：?高额定电压：被测电压互感器的高压（一次）侧额定电压值。?低额定电压：被测电压互感器的低压（二次）侧额定电压值。?

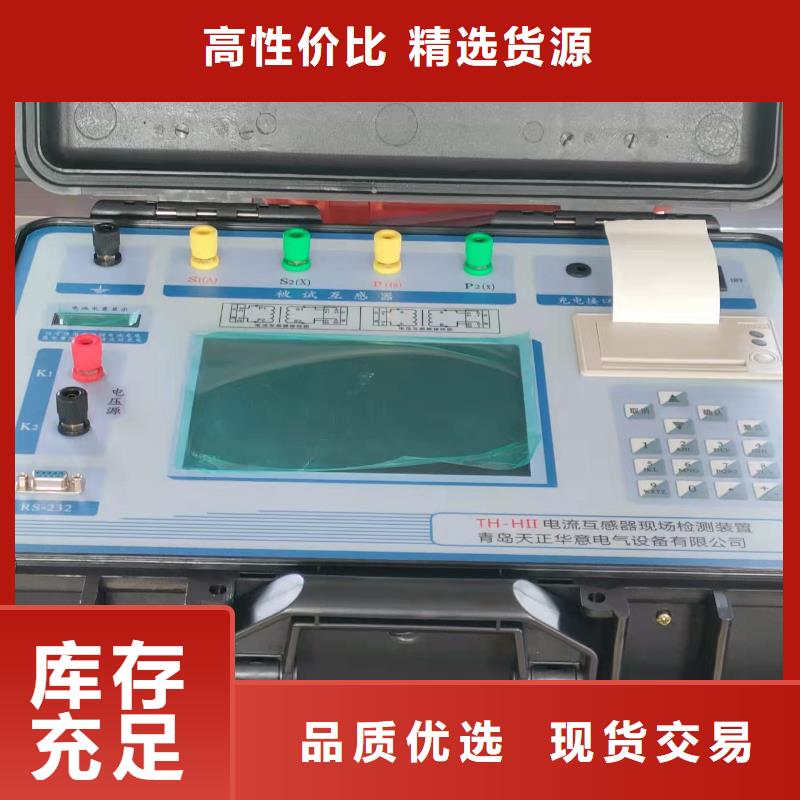

重庆互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。
重庆互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。
