为了给您提供更的变压器有载开关测试仪变压器容量特性测试仪精品优选产品信息，我们上传了的产品视频。看视频，选购不迷路。
以下是:重庆变压器有载开关测试仪变压器容量特性测试仪精品优选的图文介绍
本厂自成立以来，我们长期坚持“诚实，守信，专注，公平，创新”的原则。以优良、放心、良好的 微机继电保护测试仪信誉得了客户的一致好评和信任，成为了省内外诸多企业供应商。热忱欢迎广大新老客户惠顾指导、洽谈 微机继电保护测试仪业务。
重庆变压器有载开关测试仪图中的波形有断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。七、重庆附近主要技术指标及操作注意事项：为确保操作者和仪器的，生产厂提醒用户注意！1在使用仪器前一定要认真阅读本说明书；2仪器的操作者应具备一般电气设备或仪器的使用常识；3本仪器在环境温度-5℃～40℃，相对湿度≤80％范围内都能正常工作，但户外使用时应避免淋雨、重庆附近阳光直射液晶显示屏；4电源插座上设有保护地线，请将插头插入带地线三眼插孔内。5仪器输出电压24V，现场测试时先接好所有引线，再打开仪器电源；6仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量；7不能将两组以上的线连在一起作为一路测量，不用的线要开路；8测试结束后，先关闭仪器再拆除所有接线；七、重庆附近附录1、重庆附近接线图下列图形中介绍了三种接线方法。2阻值算法种接线方法测量时得到的过渡电阻值为R1＝R2＝R第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。七、重庆附近产品成套： 测试夹带10米测试线 4根鳄鱼夹带1米测试线 4根电源线 1根打印纸 2卷 八、重庆附近贮存及运输：本仪器应在原包装条件下, 放室内贮存。其环境温度为 -10～60℃,相对湿度 ≯ 90 ％ ,室内不应含有足以引起腐蚀气体。仪器周围无剧烈的机械振动和冲击。无强烈的电磁场作用。运输条件参照贮存条件。

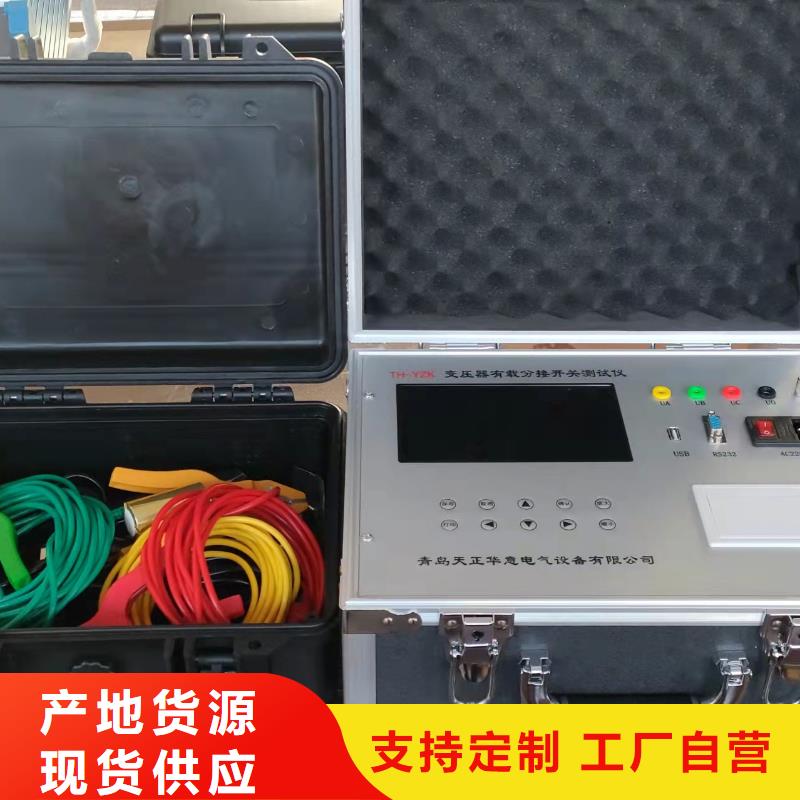

重庆变压器有载开关测试仪结构及面板说明:整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、重庆同城防电磁干扰特性。仪器的操作面板如图1所示1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、重庆同城测量结果、重庆同城参数设置、重庆同城故障指示、重庆同城波形曲线等。3．键盘:仪器设功能键9个，即打印、重庆同城测试、重庆同城处理、重庆同城设置、重庆同城确认、重庆同城上移、重庆同城下移、重庆同城退出、重庆同城相序选择。还有四组光标移动键。四、重庆同城操作指南：（一）接线1、重庆同城带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图 吊芯测量接线图将仪器内附的4根（红、重庆同城绿、重庆同城黄、重庆同城黑）大线夹取出来，用大线夹夹住变压器高压端子的A、重庆同城B、重庆同城C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、重庆同城B、重庆同城C、重庆同城O插孔。用小夹子将变压器低压侧的a、重庆同城b、重庆同城c、重庆同城O端子短路接地即可。2、重庆同城吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、重庆同城绿、重庆同城黄、重庆同城黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。
重庆变压器有载开关测试仪调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R＝2/3 R’。6.2开机界面接好线路，打开电源进入开机界面（如图4）按“↑、重庆↓、重庆←、重庆→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、重庆↓、重庆←、重庆→”键可以改变当前选项。按下确认键选中当前选项，按“↑、重庆↓、重庆←、重庆→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、重庆↓、重庆←、重庆→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?
