以下是:河北【SOE测试仪交流标准功率源品牌大厂家】的图文介绍

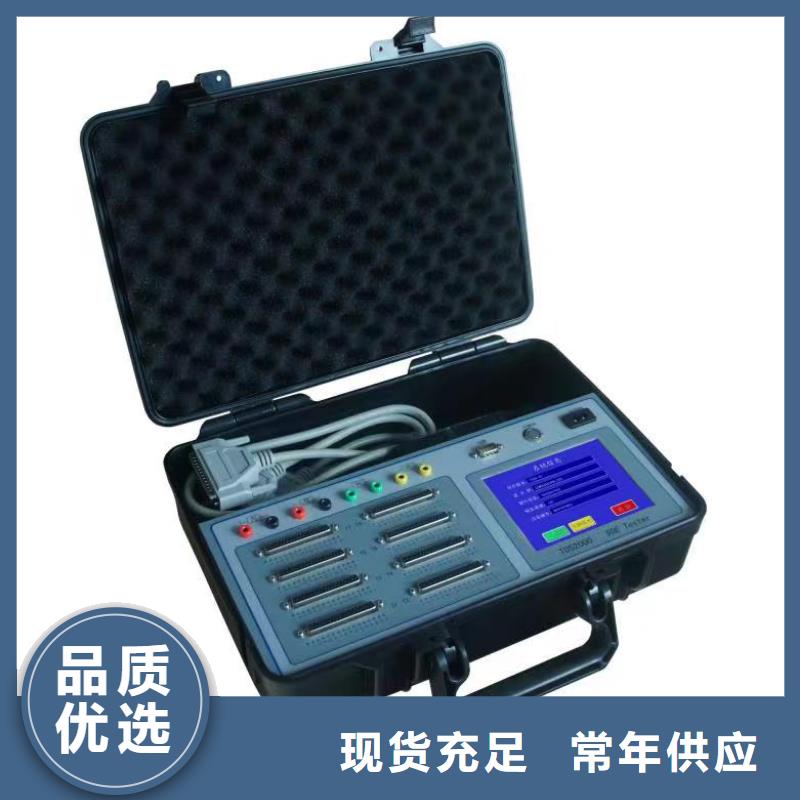

河北SOE测试仪手持式多功能型SOE测试仪，是我公司 研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、河北同城逆序触发、河北同城重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、河北同城计量室等。SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。
河北SOE测试仪国标电源插座。电源开关。按键说明按键说明【VRange】电压量程切换【IRange】电流量程切换【V/Y】三相四线与三相三线切换完成接线转换，显示屏状态栏必须有V型或Y型显示.【SET】在此系列中为未定义键【Zero】使输出量全部降为零，并切断源输出，相当于源关闭，主要用于换接线【MENU】菜单键【MODE】在此系列中为未定义键【Enter】确认键【XB】谐波键,用于设置谐波.【U】设置、河北同城显示，调节电压【I】设置、河北同城显示、河北同城调节电流【P】设置、河北同城测量、河北同城显示、河北同城调节有功功率【Q】设置、河北同城测量、河北同城显示、河北同城调节无功功率【Φ】设置、河北同城显示、河北同城调节相位【F】设置、河北同城显示、河北同城调节频率【A】相序指示键【B】相序指示键【C】相序指示键【←】光标左移一位；直流量程选择【→】光标右移一位；直流量程选择【-】负号【1】～【9】数字键【 . 】小数点【0％】～【120％】常用电压电流试验点，按此键将同时输出档位的百分点【0.0L】～【0.0C】常用容性,感性试验点五、河北同城编码器说明按键说明编码器右转1当光标在数字下时使数字上升2 直流输出量程选择编码器左转1当光标在数字下时使数字下降2直流输出量程选择编码器下按和确认键【Enter】功能相同六、河北同城接线说明交流电压输出接线方式Y型（三线四线）接线 Ua Ub Uc UnV型（三线三线)接线 Ua Uc Un交流电流输出接线方式Y型（三线四线）接线 Ia Ib IcV型（三线三线)接线 Ia Ic （Ib短接）直流电压输出接线方式将Uo＋和Rs＋同时接到被试装置＋端；将Uo-和Rs-同时接到被试装置-端直流电流输出接线方式I＋端接被试装置＋端I-端接被试装置-端直流电压电流接线方式绿色:直流电压输入端黑色:直流电压电流低端红色:直流电流输入端U - I七、河北同城仪器界面操作说明
天正华意电气设备(河北省分公司)从 微机继电保护测试仪产品选料到产品出厂入库封存每一个细节保持较高水准的操作守则，确保产品从出库到厂房的无损性，保质性，以及合格性。
河北SOE测试仪《便携式SOE分辨力测试仪》 （SOE测试仪）TH-32AD说明书青岛天正华意电气设备有限公司一、河北附近TH-32AD《便携式SOE分辨力测试仪》技术条件1-1、河北附近电气参数输出通道数：32接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、河北附近组群触发、河北附近脉冲触发、河北附近单组逆序触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态1-2、河北附近设备成套性1-2-1、河北附近《便携式SOE分辨力测试仪》主机1-2-2、河北附近DB37转接专用测试电缆线1-2-3、河北附近AC电源线二、河北附近使用说明2-1、河北附近系统连接2-1-1、河北附近TH-32AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。
