以下是:河北【二次压降负载测试仪,三相交直流指示仪表检定装置库存丰富】的图文介绍

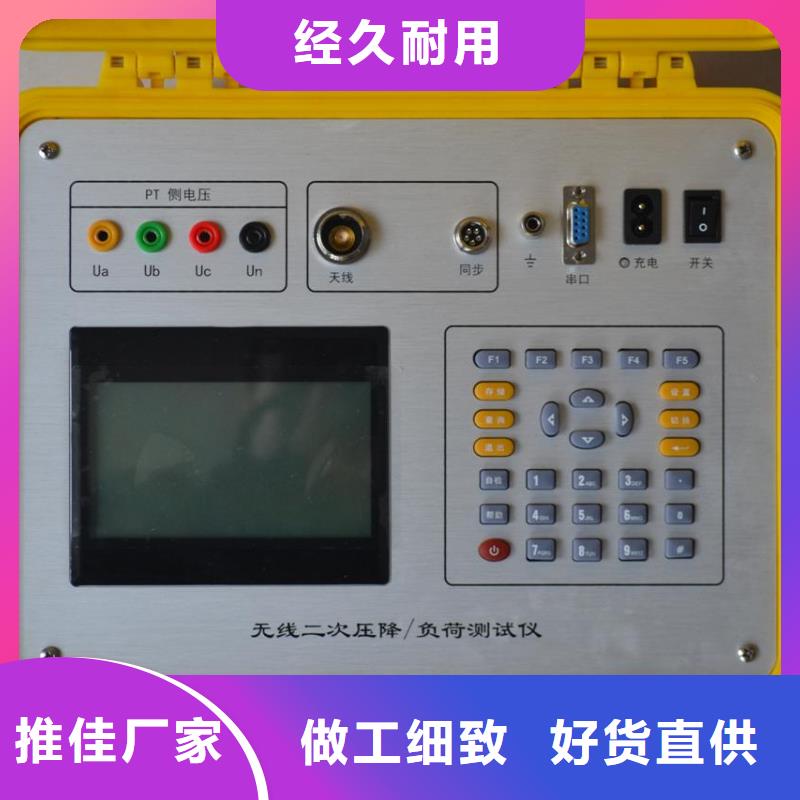

河北二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。

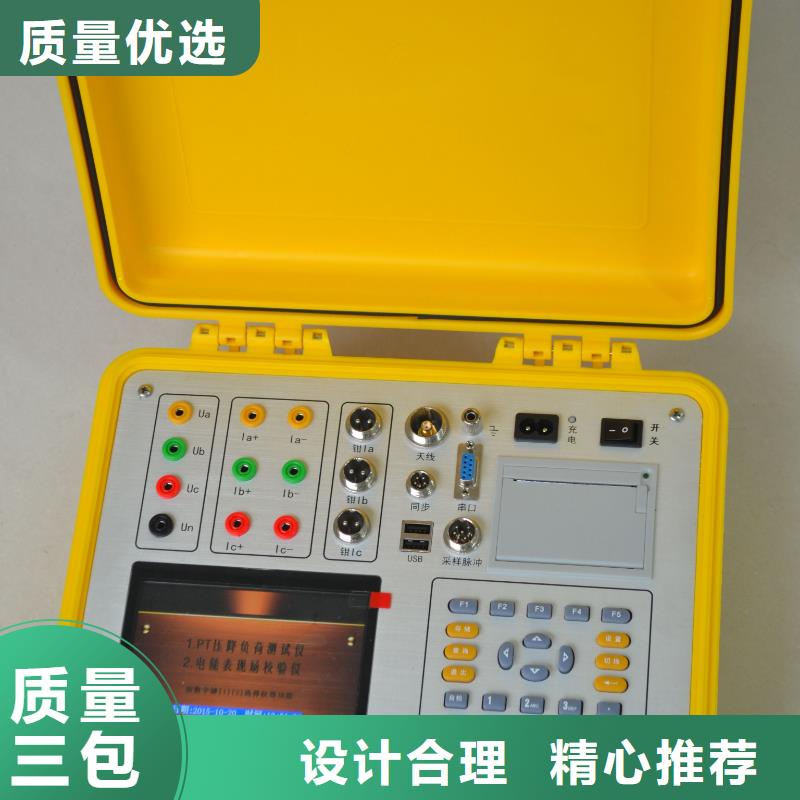

河北二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相,II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

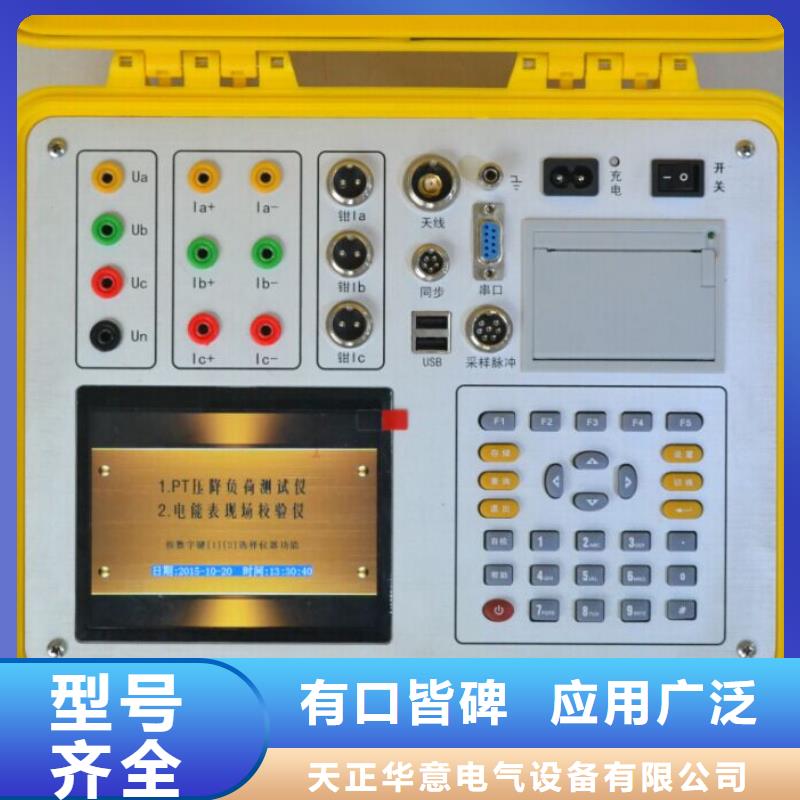

河北二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

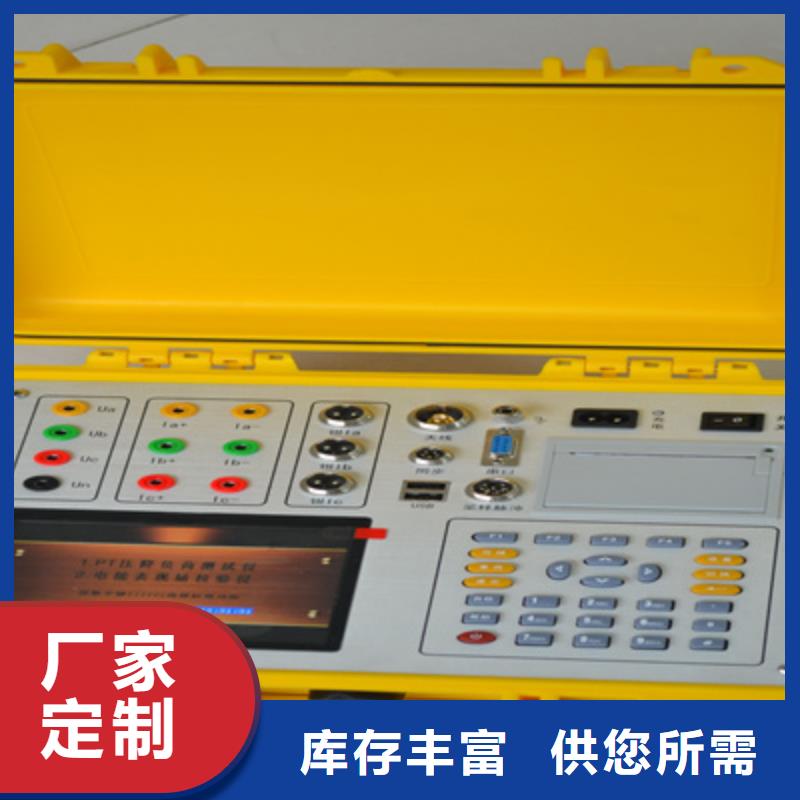

河北二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；
天正华意电气设备(河北省分公司)主要生产： 微机继电保护测试仪。公司本着“客户至上”的理念，全力为 微机继电保护测试仪行业提供更优质的产品，更贴心的服务。公司不断从客户的切身利益出发，站在客户的角度，设身处地的为客户考虑，并结合以自身的专业知识，为客户设计出更合理的工艺品。同时，我们拥有实践经验丰富、高素质的设计、制造、安装队伍，能按客户所需，结合客户的实际情况，制造生产客户需要的产品。精心的设计、精湛的制造、精细的施工、的服务以及牧阳长期秉持的“让我们共同前进”的理念让本公司赢得了用户的长期认可和良好的社会信誉。

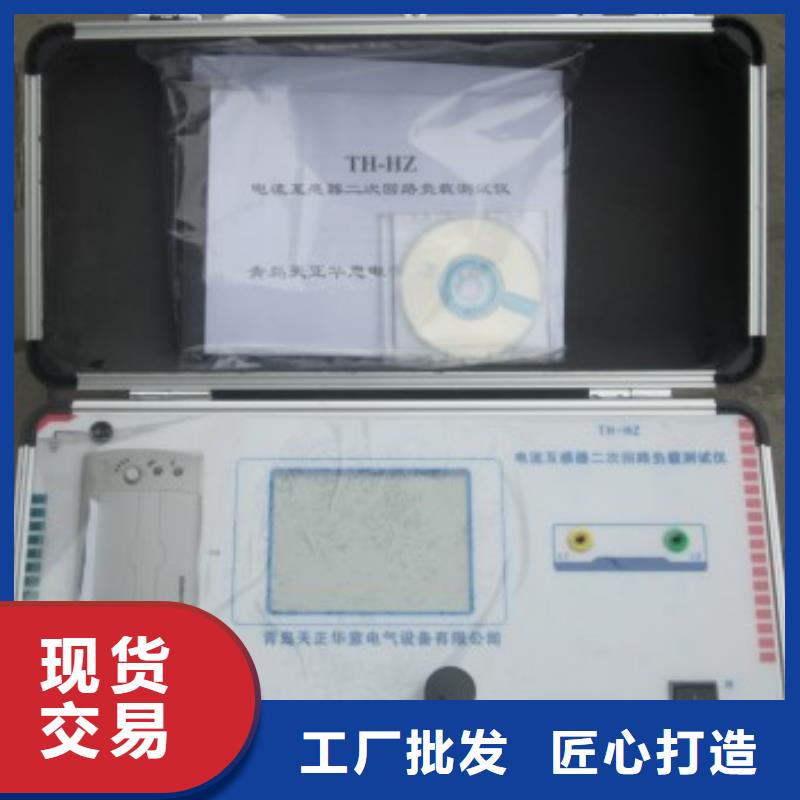

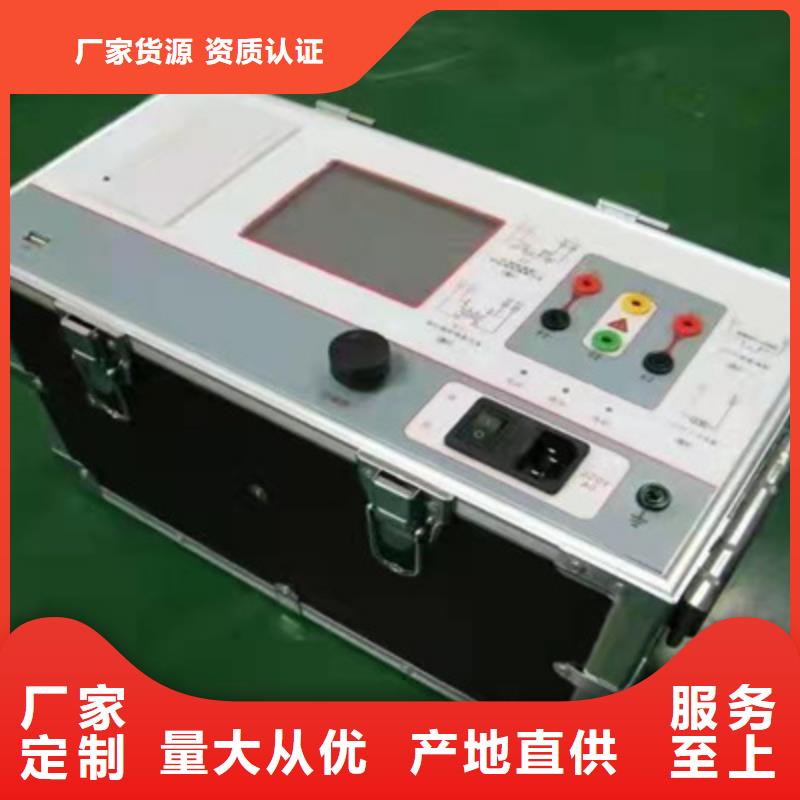

河北二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。
