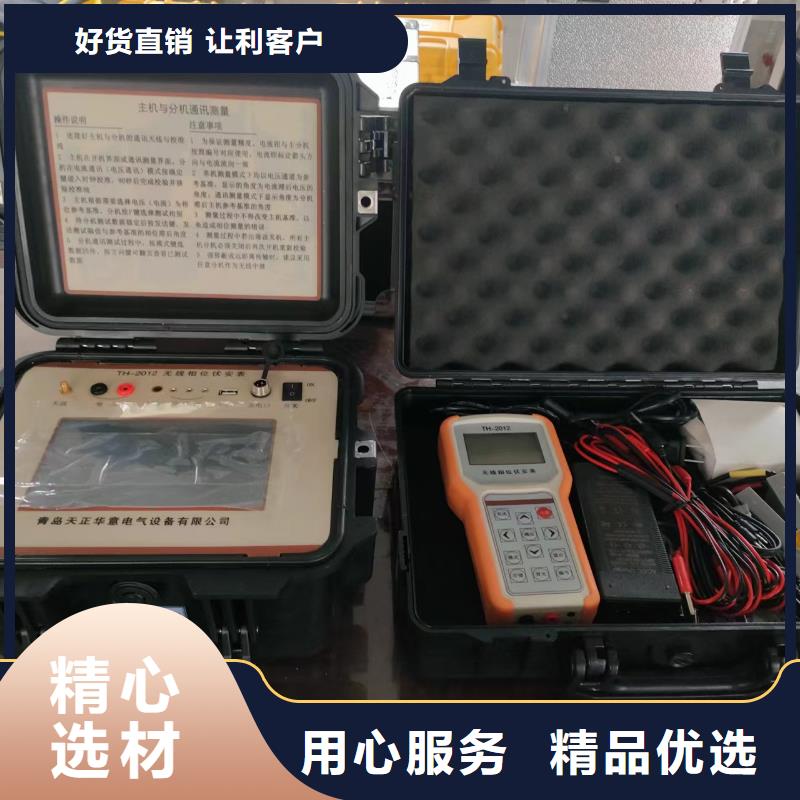

四川一次通流加压模拟带负荷向量试验装置功　　能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源 3.7V锂充电电池功　　耗 250mA显示模式 LCD彩屏显示，72×55mm仪表尺寸 长宽厚：187*119*48mm钳口尺寸 Φ8mm电压量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS电流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)无功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)视在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因数量程 -1～+1 分辨率：0.001 精度：±0.03电流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率 约2秒/次数据保持 测试中按HOLD键保持数据，“HOLD”符号显示数据存储 500组硅胶防护套 有USB接口 USB接口，所存数据上传电脑，便于分析管理数据自动关机 仪表无操作约15分钟后关机背光功能 有，适合昏暗场所及夜间使用电压检测 当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量 主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度 1.5m电流钳线长 2m工作温湿度 -10℃～40℃；80%Rh以下存放温湿度 -10℃～60℃；70%Rh以下输入阻抗 测试电压输入阻抗为：1MΩ耐　　压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘 仪表线路与外壳之间≥100MΩ结　　构 外壳绝缘适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 三相通流加压模拟负荷校验装置 模拟负荷向量试验装置 电位差相位伏安表 模拟一次负荷法继电保护相位检验装置 母差保护线路保护 钩式验电器2 继电保护向量检查和动作逻辑校验测试装置 电位差双钳相位伏安表 三相微机继电保护综合校验仪

四川一次通流加压模拟带负荷向量试验装置变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。 2018版- 电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。

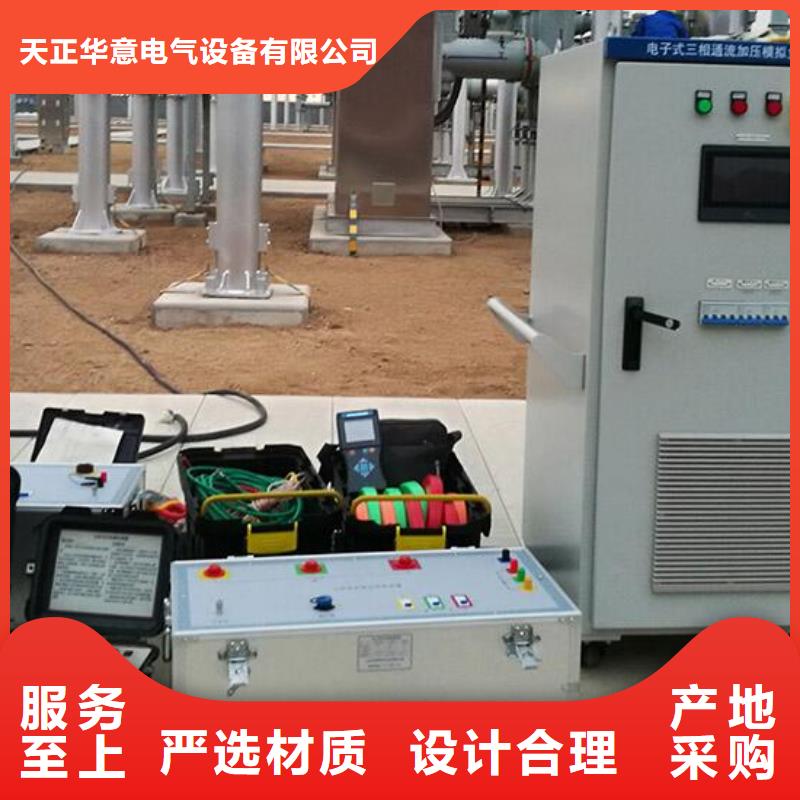

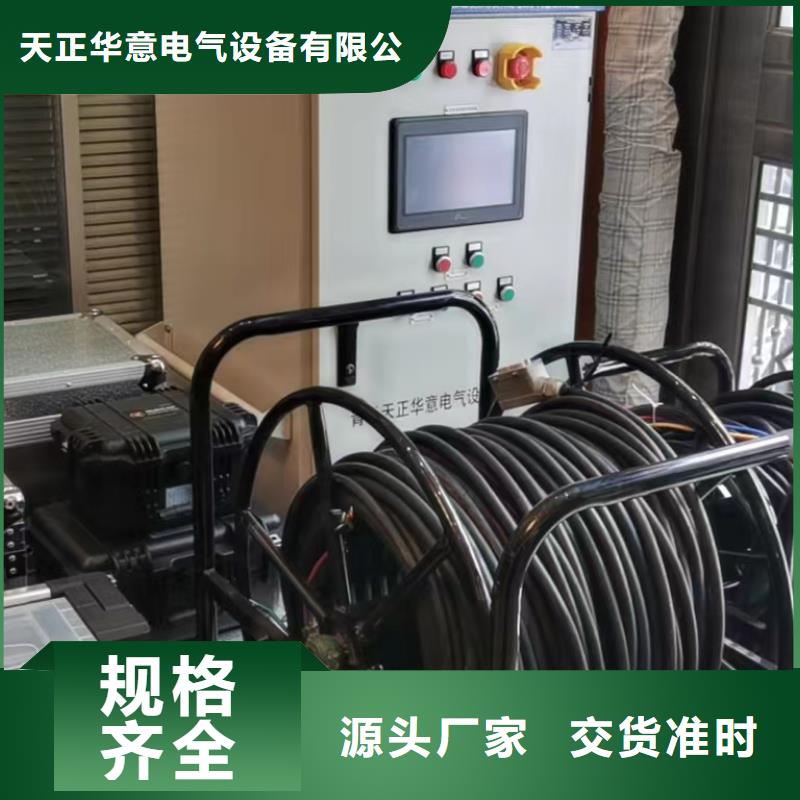

四川一次通流加压模拟带负荷向量试验装置本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《 电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地,装置急停按钮功能有效、可靠。4.4 测试前所有电流互感器二次回路应不开路、接地可靠、正确；所有电压互感器二次回路应不短路、接地可靠、正确。4.5 测试前应确保试验接线正确、规范，正确使用绝缘工器具。4.6 测试期间，禁止试验设备电流输出回路开路、电压输出回路短路，禁止触摸试验设备输出端子及接线。4.7 接、拆试验线前，应对试验装置及被试验设备进行放电。 模拟一次负荷法继电保护相位检验装置 模拟带负荷继电保护向量检测装置 高压核相电流相位表 变电站投运前继电保护回路向量检查 母差保护线路保护 变压器差动保护装置 钩式验电器 模拟带负荷测试装置
